USB 驱动安装指导_Rev1.0
1 修订记录
版本 |
日期 |
作者 |
审核 |
修订内容 |
|---|---|---|---|---|
1.0 |
2026-04-17 |
sxx |
zlc |
创建文档 |
2 简介
本文旨在帮助使用 Lierda LTE-EC71x 系列模组的用户快速完成 USB 驱动安装，以及熟悉 LTE-EC71x 系列模组 USB 口所支持的所有功能。
3 USB 驱动安装操作步骤

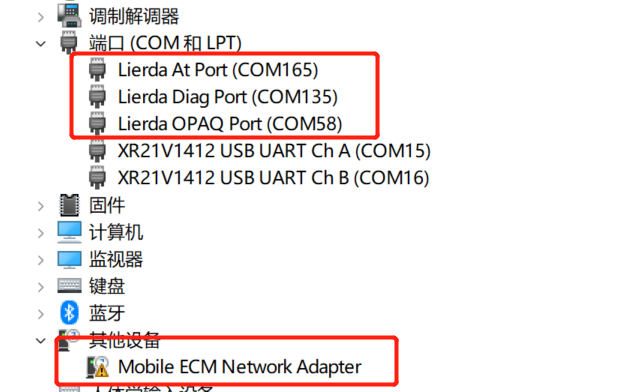

3.1 Windows 下枚举口介绍

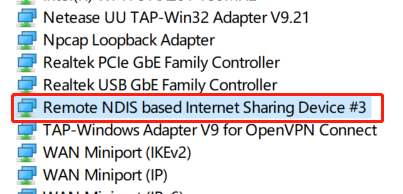

如上图所示，USB 驱动会加载四个功能口：AT、Diag、OPAQ 和 ECM(或 RNDIS)。
Lierda At Port: 用于发送 AT 指令和模组通信（MI_03）
Lierda Diag Port: 用于配合 EPAT 工具，抓取模组运行日志（MI_02）
Lierda OPAQ Port: 是模组枚举出的普通串口功能的端口，用于串口数据收发（MI_04）
Mobile ECM Network Adapter: ECM 网络适配器，用于 ECM 上网，在 Windows 下无驱动不能支持上网（MI_00）
Remote NDIS Based Internet Sharing Device: RNDIS 网络适配器，用于 RNDIS 上网，驱动由 Windows 自带，不需要主动安装（MI_00）
注意： RNDIS 和 ECM 只能同时存在一个上网。MI 号是固定的，对应 bInterfaceProtocol 字段。

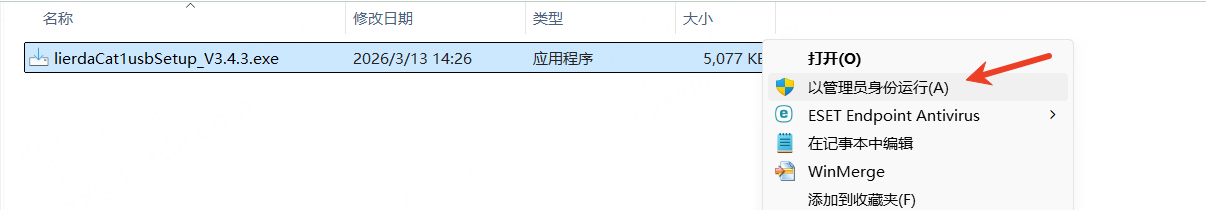

3.2 双击运行 lierdaCat1usbSetup_V3.4.3.exe 安装程序，以管理员权限运行

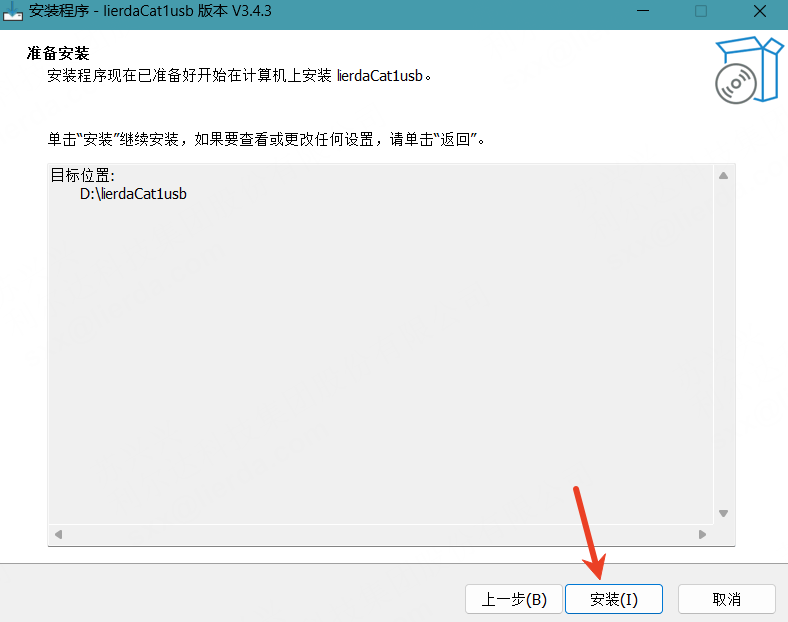

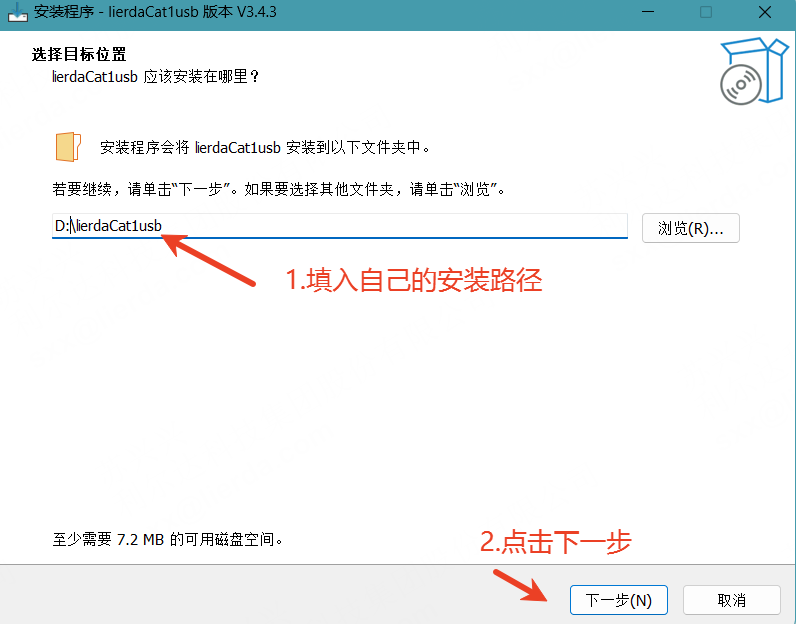

3.3 点击安装进入下一步

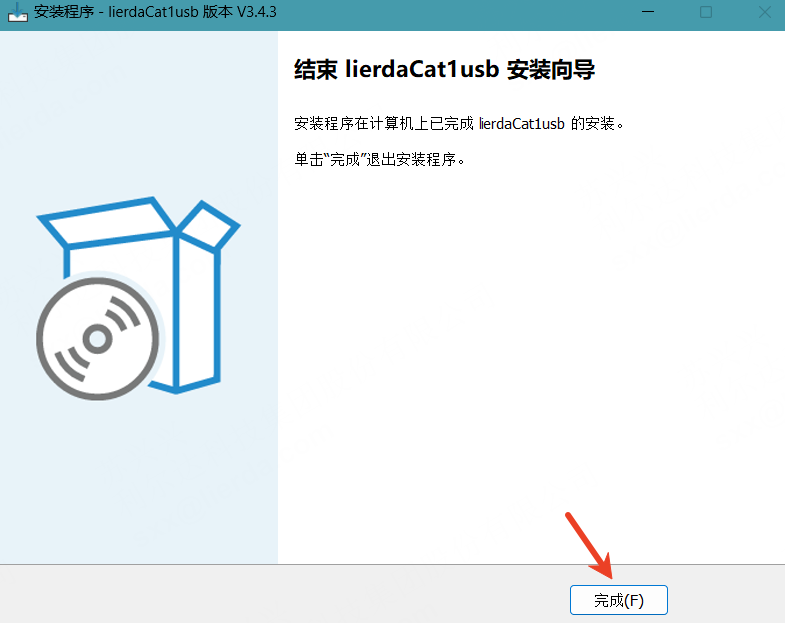

3.4 完成安装
4 Linux 环境下驱动安装
LTE-EC71X 系列模组在 Linux 环境下使用 usb_serial.ko 驱动，需要在内核配置项中打开 CONFIG_USB_SERIAL 宏控。
使能的内核选项：
USB_SERIAL=y
USB_SERIAL_WWAN=y
USB_SERIAL_OPTION=y
4.1 修改 option.c 文件
在表中添加 PID VID 号

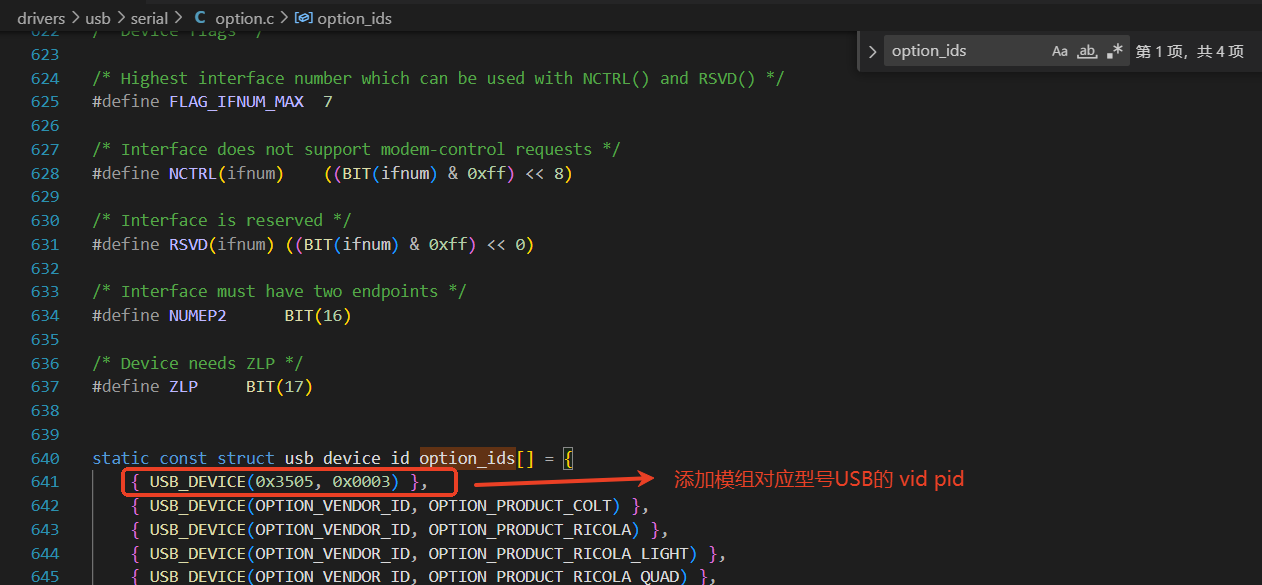

方法一： USB serial 驱动通过 option_ids[] 数组匹配插入的 USB 设备。LTE-EC71X 系列模组 USB 的 VID 和 PID 号为 3505/0003，将其添加到表中，如图所示：
方法二： 或者可选择通过命令行方式添加 PID 和 VID：
Linux#> sudo /sbin/modprobe option
Linux#> sudo chmod 666 /sys/bus/usb-serial/drivers/option1/new_id
Linux#> echo 3505 0003 > /sys/bus/usb-serial/drivers/option1/new_id
过滤对网卡类型驱动枚举

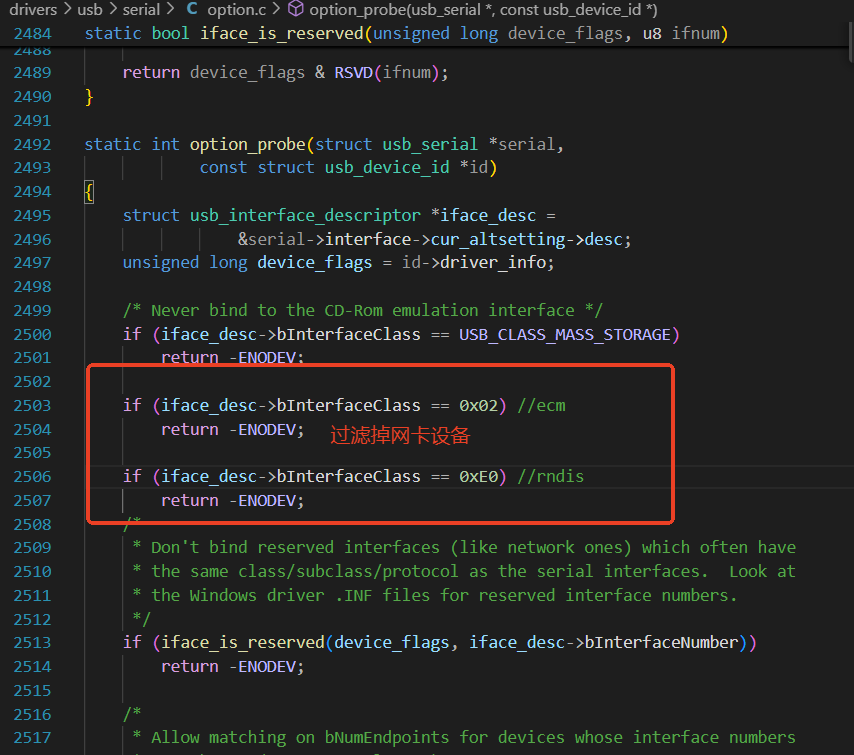

在 drivers/usb/serial/option.c 文件 option_probe 中添加对网卡枚举设备的屏蔽代码：
4.2 Linux 下枚举口介绍
ttyUSB0: 对应 Windows 下 Lierda Diag Port，日志口。
ttyUSB1: 对应 Windows 下 Lierda At Port，发送 AT 指令。
ttyUSB2: OpenSDK 下对应 Windows 下 Lierda OPAQ Port。标准固件下对应 Windows 下 Lierda USB Modem（PPP 拨号接口）。
ECM 和 RNDIS 会直接加载到 eth0。
注意： RNDIS 和 ECM 只能同时存在一个上网。MI 号是固定的，对应 bInterfaceProtocol 字段。

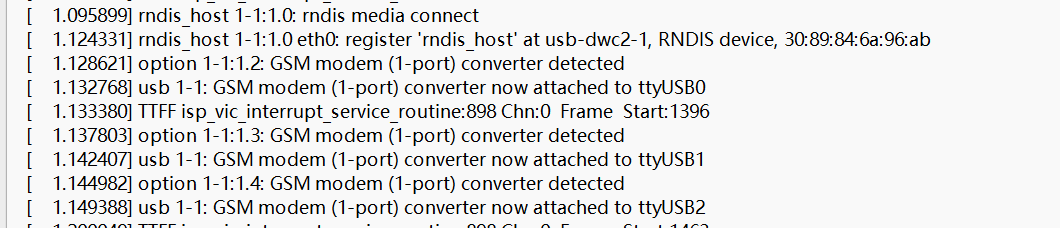

可使用命令：sudo dmesg | grep -i usb 查看。
5 常见问题

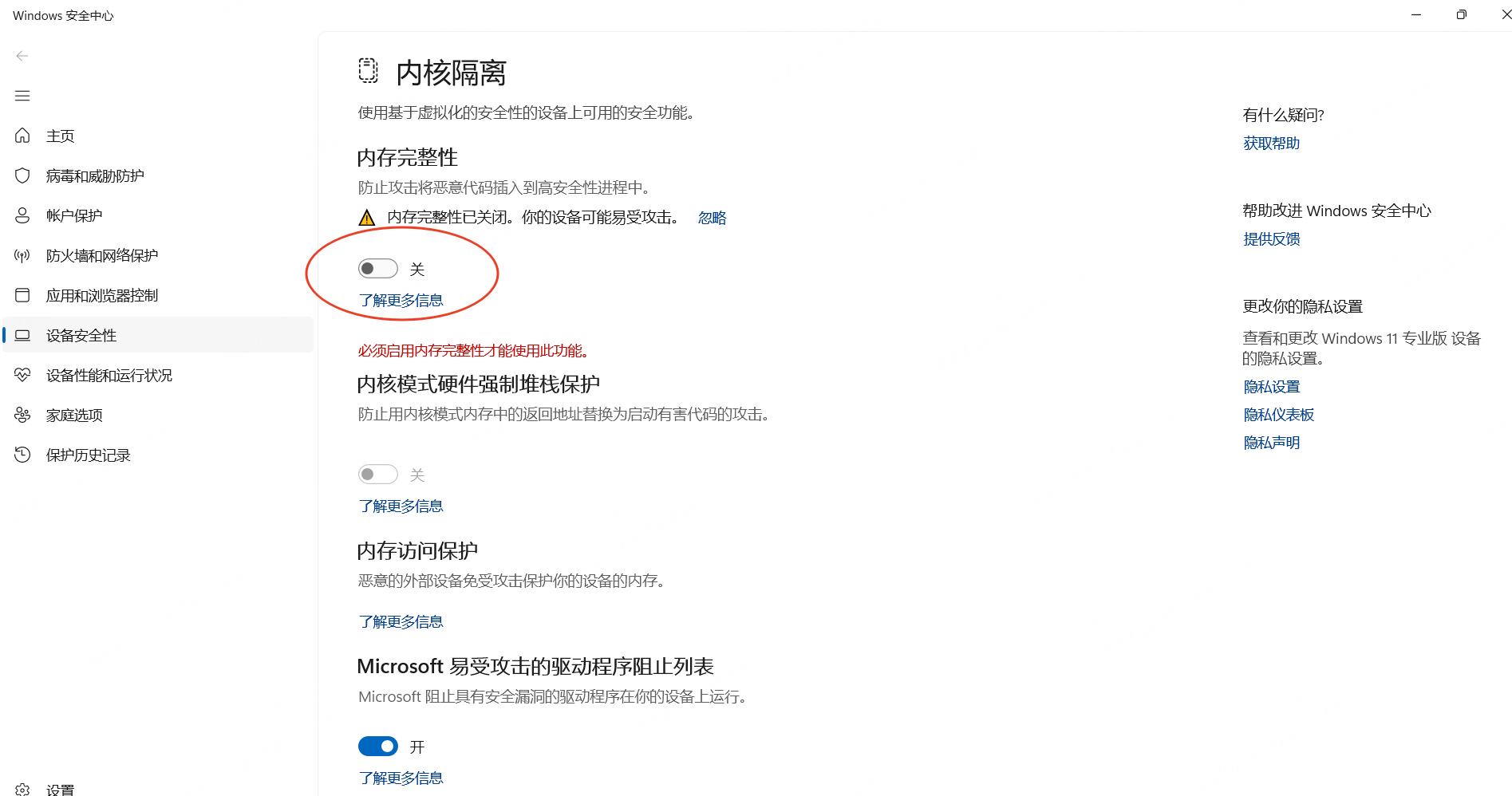

5.1 如果在 Windows 上安装驱动失败，请关闭内存完整性
按 Windows + R 快捷键打开「运行」对话框，执行
windowsdefender:（有冒号）打开「Windows 安全中心」。进入「设备安全性」>「内核隔离详细信息」。
根据你的实际使用情况和场景，打开或关闭「内存完整性」开关。
重启电脑让配置生效。
