Dump抓取与分析指南

修订记录

版本	日期	作者	修订内容
Rev1.0	2026-04-25	ljz	创建文档

1 引言

本文主要介绍在Lierda 71X系列模组采用"底包+应用分离"架构（OPENSDK模式）下，系统异常时的Dump抓取方法及初步分析流程。并对常见系统异常的现象与原因，指导客户对系统异常问题进行初步分析。

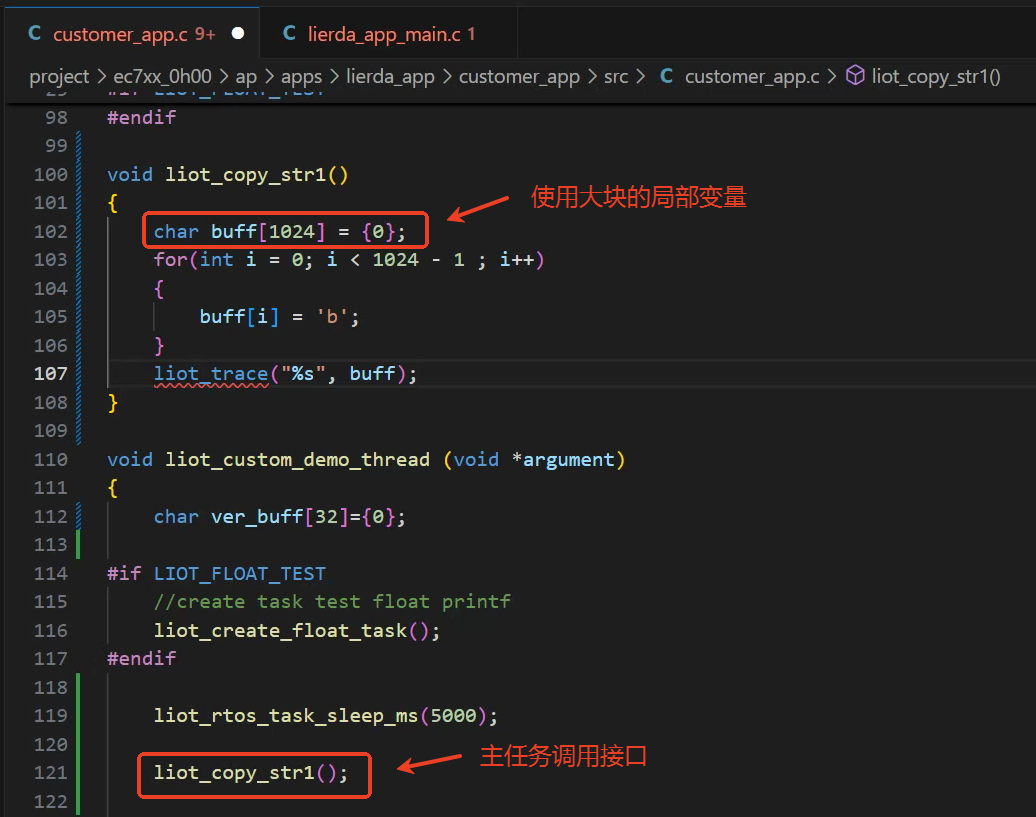

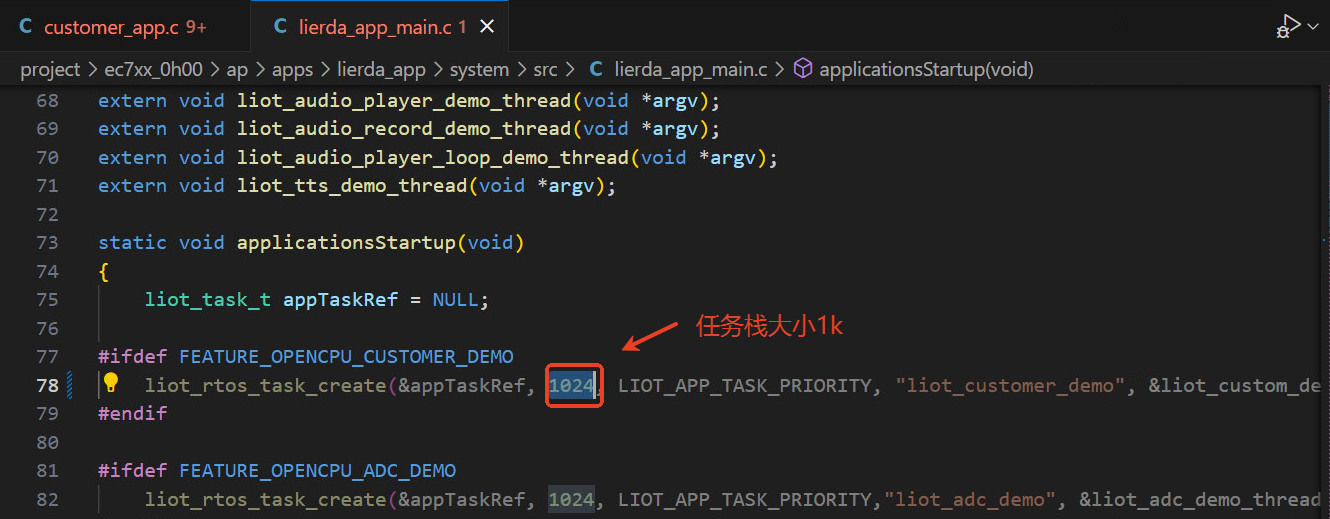

在实际应用代码编码过程中，应用任务数量过多、任务栈空间配置不合理、野指针访问、多任务并发操作全局变量、内存泄漏导致系统资源不足等问题，均会引发系统异常。在编码时应合理管理内存与指针的使用，优化任务栈空间，可以有效的降低系统发生异常问题。

2 分析dump需要准备的资料

EPAT工具：请至钉钉文档查看附件《EPAT log工具》，无需安装，解压后直接使用。
TRACE32：请至钉钉文档查看附件《TRACE32》，无需安装，解压后即可使用，Lauterbach 强大的分析工具
- 调用栈、任务列表、内存转储、全局变量、核心寄存器，更多详情介绍见：请至钉钉文档查看附件《ide_user.pdf》
编译生成的解析dump相关文件

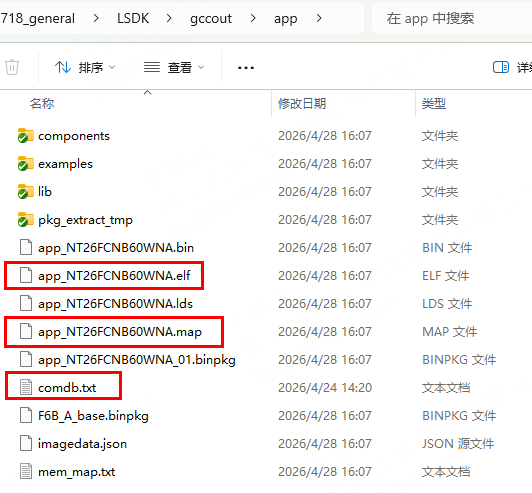

- comdb.txt文件：与可以复现系统异常问题匹配的log数据库文件，用于解析log。
- elf文件：编译固件时生成的文件，文件名为 ap_lierda_app.elf。
- map文件（可选）：编译固件同时生成的文件，文件名为 ap_lierda_app.map，用于辅助分析，非必选。

备注

为确保兼容性，建议将EPAT与TRACE32工具解压至纯英文路径下，避免包含中文或特殊字符，否则会导致无法解析dump数据。
binpkg与elf、map文件是一一对应的，如果重新编译固件，elf、map文件使用重新生成的文件。

3 系统异常Dump抓取

3.1 Dump抓取配置

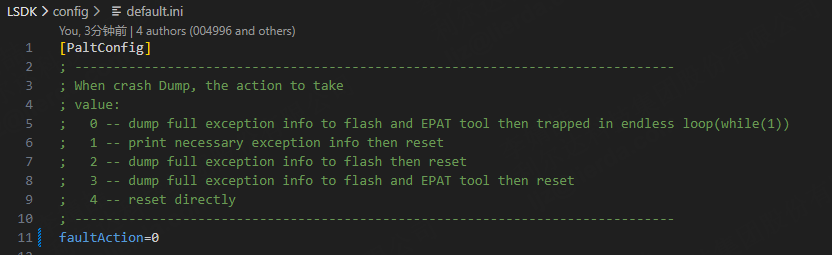

当前SDK中，支持修改系统异常后模组行为的默认值faultAction，修改默认值后，编译固件重新烧录后再复现异常。配置文档在 LSDK->config->default.ini 中。定位系统异常问题时，将faultAction改为 0，正式量产代码该值需要设置 4，保证系统异常后还可以复位正常运行。

备注

0 - 将完整的异常信息转储到闪存（flash）和EPAT工具中，然后进入一个无限循环（while(1)）。这意味着系统会保存错误信息，但不会重启，而是会停止运行，等待调试。
1 - 打印必要的异常信息，然后重置系统。这种方式会输出一些关键的错误信息，然后重启设备，以便它能够尝试恢复或重新运行。
2 - 将完整的异常信息转储到闪存中，然后重置系统。这种方式会保存完整的错误日志，以便后续分析，然后重启设备。
3 - 将完整的异常信息转储到闪存和EPAT工具中，然后重置系统。这种方式提供了最完整的错误信息记录，同时也会重启设备。
4 - 直接重置系统。这种方式不会保存任何错误信息，直接重启设备。

3.2 抓取dump

首先务必保证EPAT工具中的comdb.txt文件导入正确

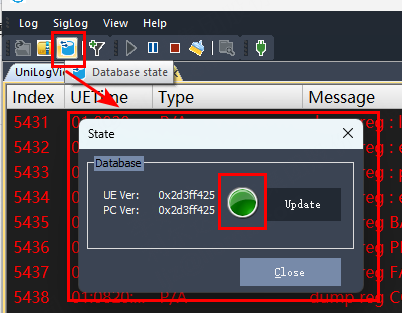

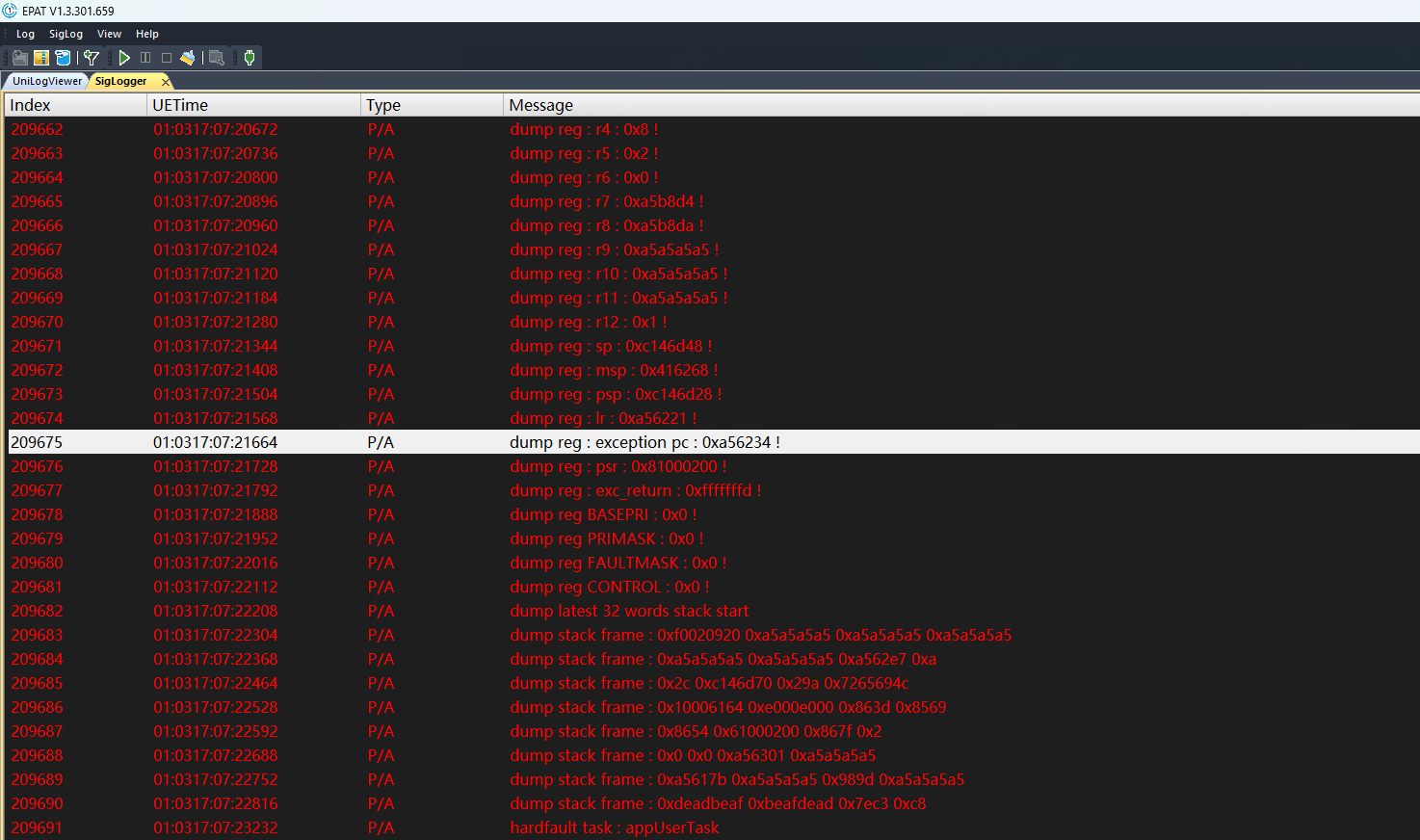

配置设置完之后，即可复现并使用EPAT工具抓取系统异常现场。系统异常触发后，EPAT自动弹出RamDump窗口，dump文件自动保存至指定目录，出现如下界面说明系统异常情况已复现完毕，界面如下：

如果需要立即分析dump，请看第4章，如果需要保存dump稍后分析，请看3.3章

3.3 保存dump分析所需文件

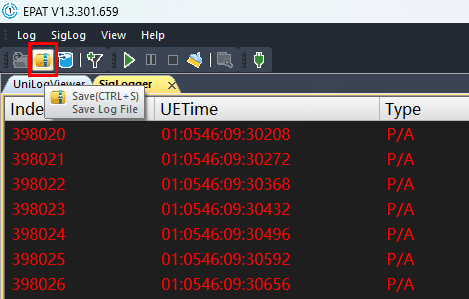

点击EPAT工具栏中的Save，保存log。

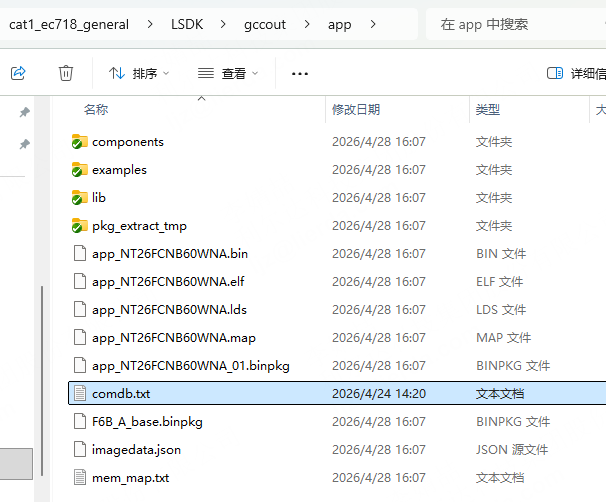

保存comdb文件：LSDK\gccout\[工程名称]\comdb.txt。

dump文件默认保存在工具如下目录中：EPAT_V1.3.301.659\Bin\RamDump，请保存最新的bin文件，示例如下：

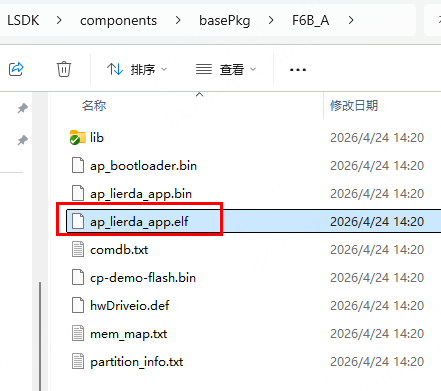

保存系统异常固件对应底包中的elf文件：LSDK\components\basePkg\[底包模组型号]\ap_lierda_app.elf。

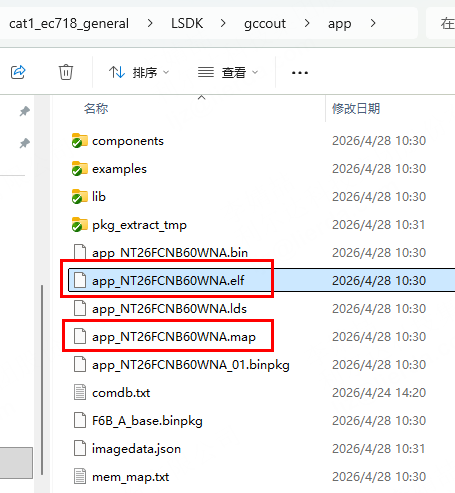

保存系统异常固件中的elf和map文件：LSDK\gccout\[工程名称]\[工程名称]_[模组型号].elf 和 LSDK\gccout\[工程名称]\[工程名称]_[模组型号].map

4 分析系统异常dump

4.1 TRACE32文件导入

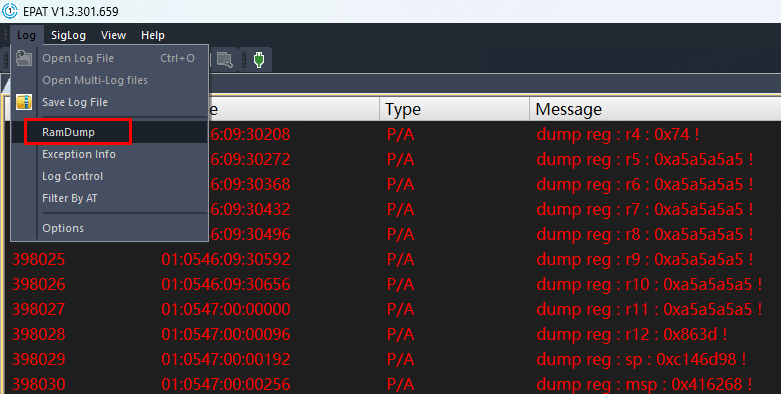

如果是重新打开的系统异常log，没有RamDump界面，则通过菜单栏中的 Log->RamDump，重新打开解析界面。

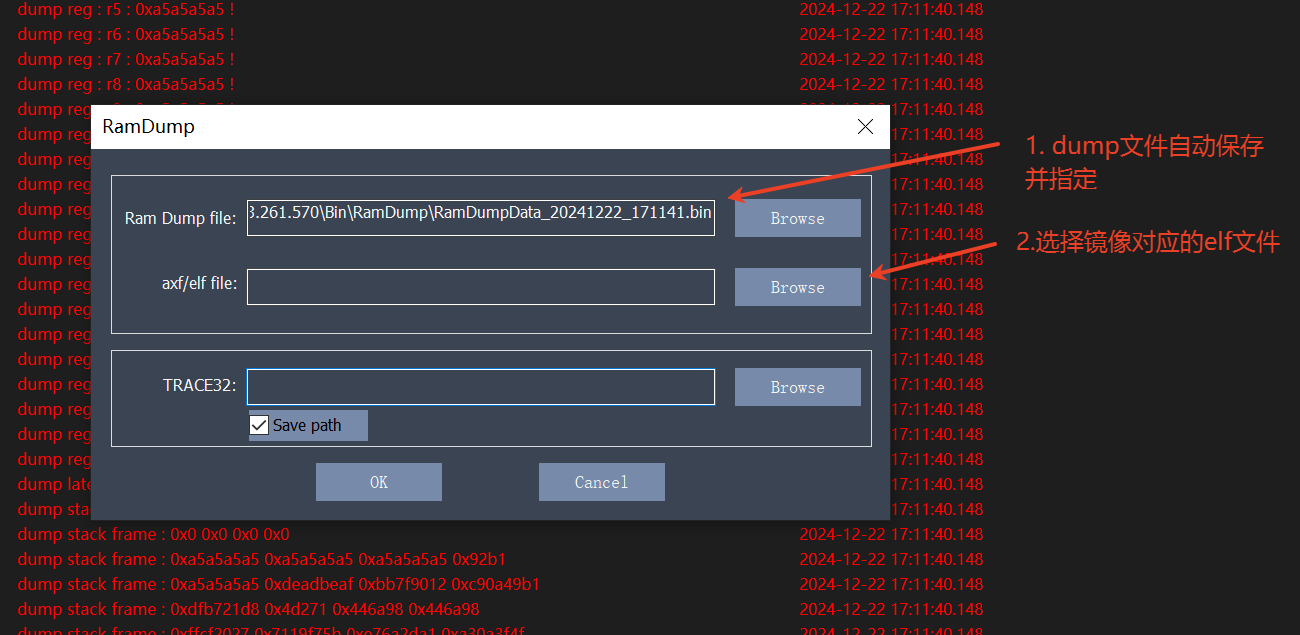

分别选择三个文件：

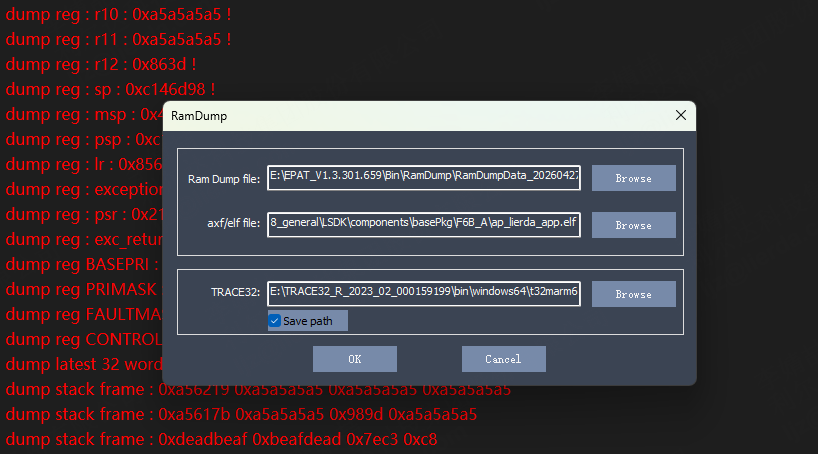

Ram Dump file： 选择 EPAT_V1.3.301.659\Bin\RamDump 中对应的bin文件
axf/elf file： 选择底包的 ap_lierda_app.elf 文件（位于 LSDK\components\basePkg\[底包模组型号]\ 中）
TRACE32： trace32可执行文件 t32marm64.exe（位于 TRACE32_R_2023_02_000159199\bin\windows64\ 中）

勾选Save patch，后续会自动加载trace32路径。

点击 OK 后会自动打开trace32解析dump。

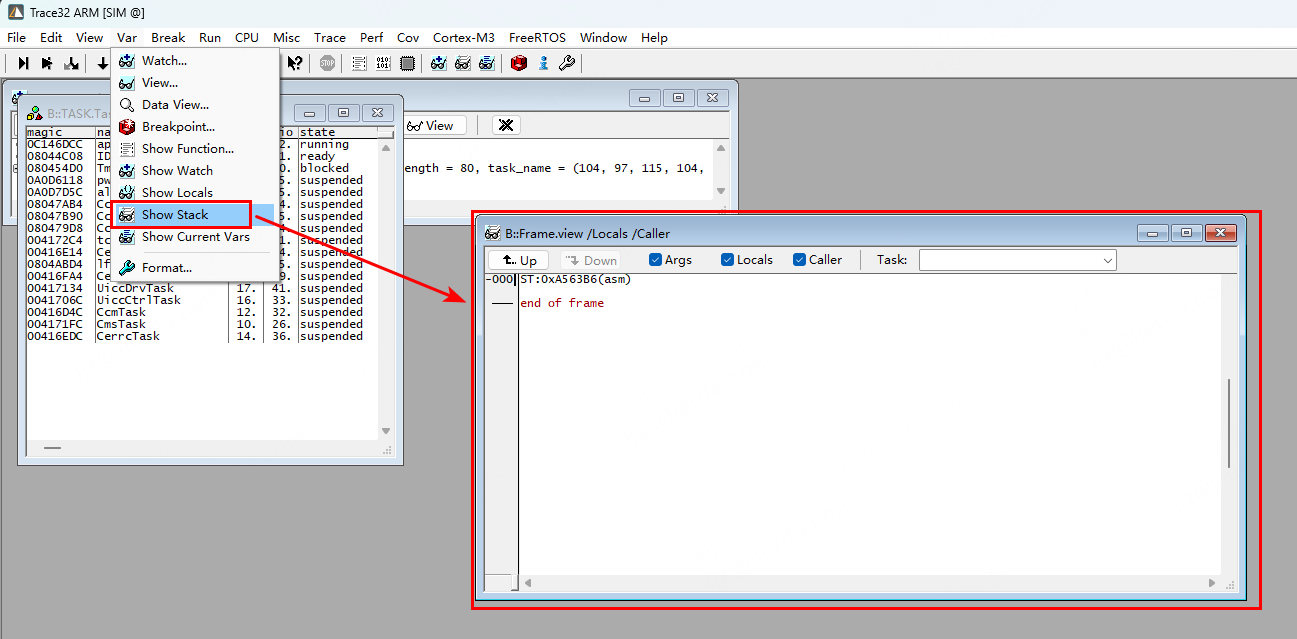

查看系统异常调用的任务栈信息。若系统异常发生在中断或HardFault处理期间，任务栈可能已被破坏，此时调用栈信息可能不完整。

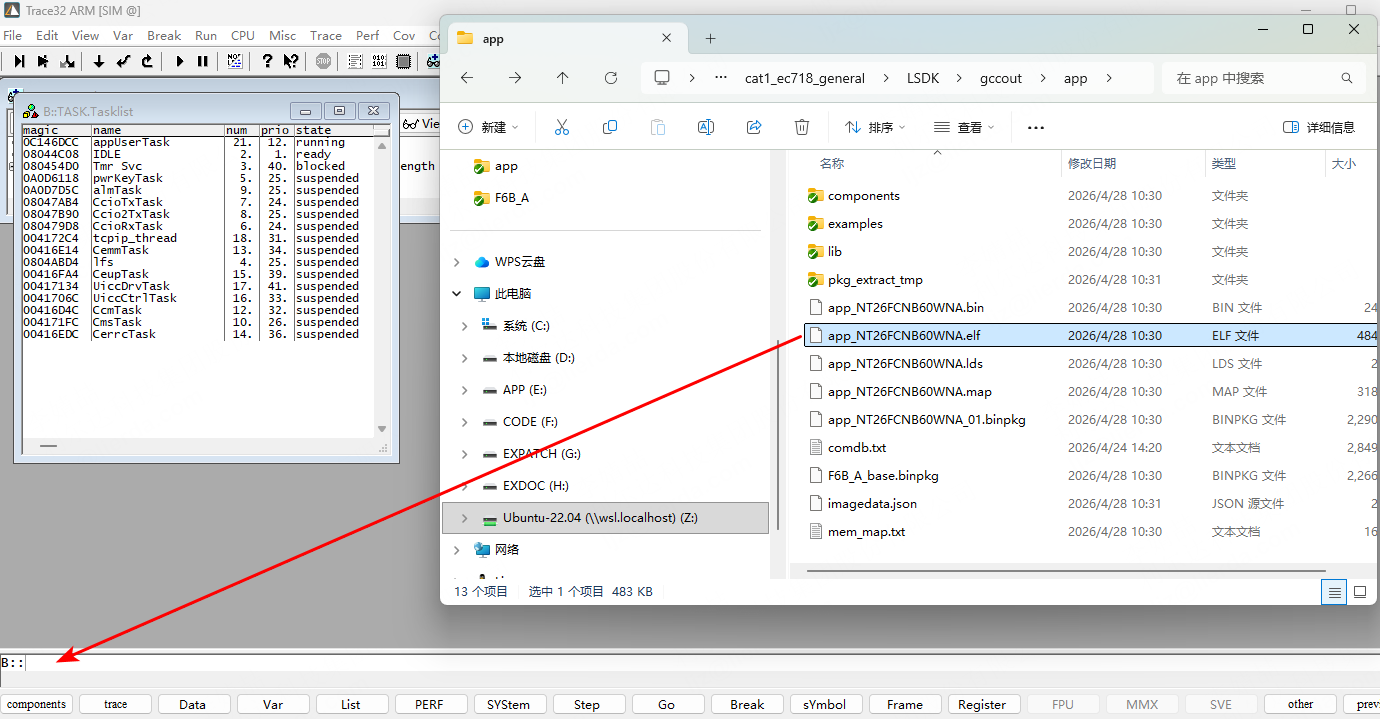

再导入APP中的elf文件：将APP中编译出来的elf拖到TRACE32的指令框中

在后面加上 /nocode /noclear

回车后显示elf文件导入成功

4.2 解析dump

4.2.1 普通dump解析

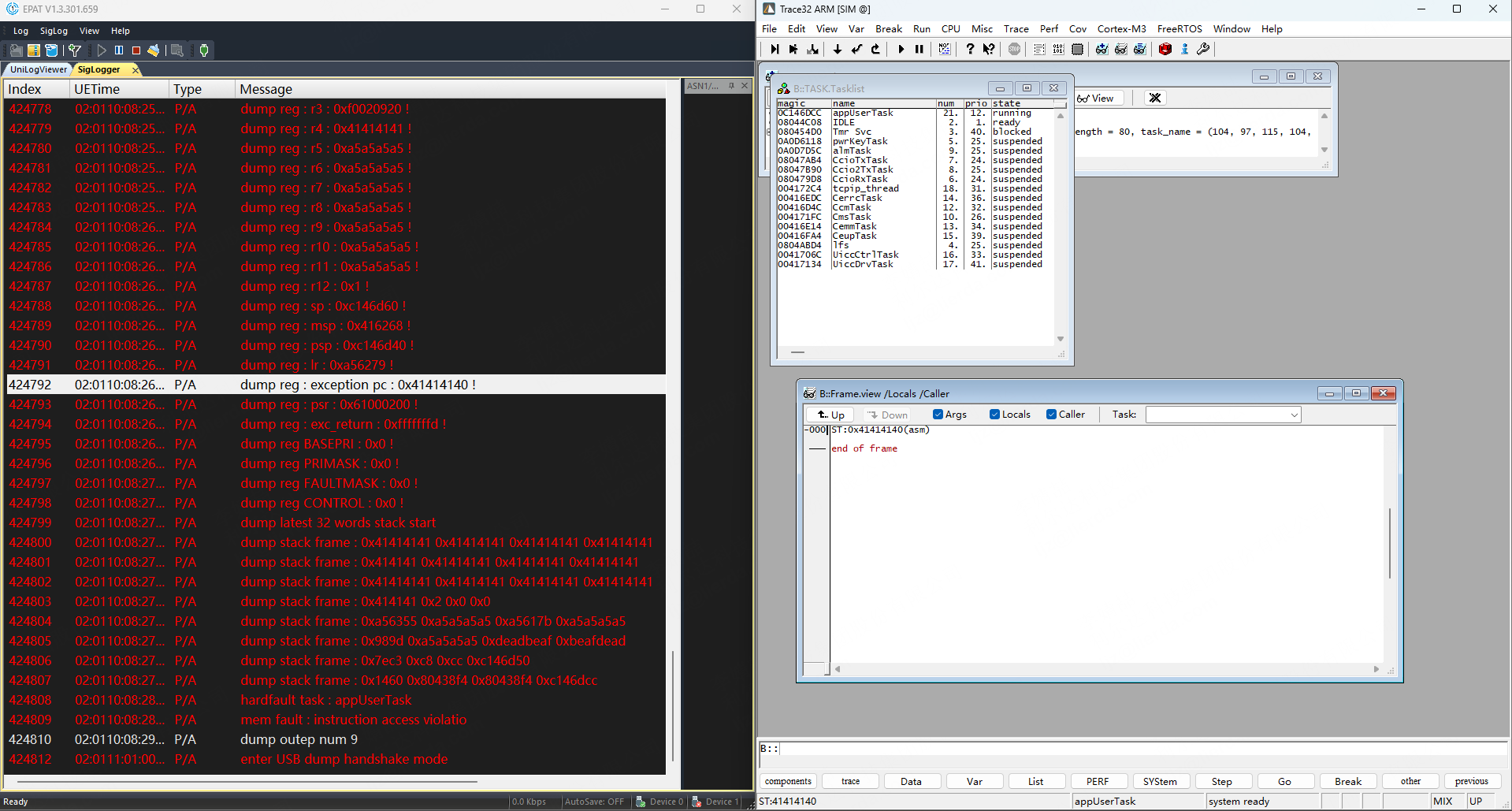

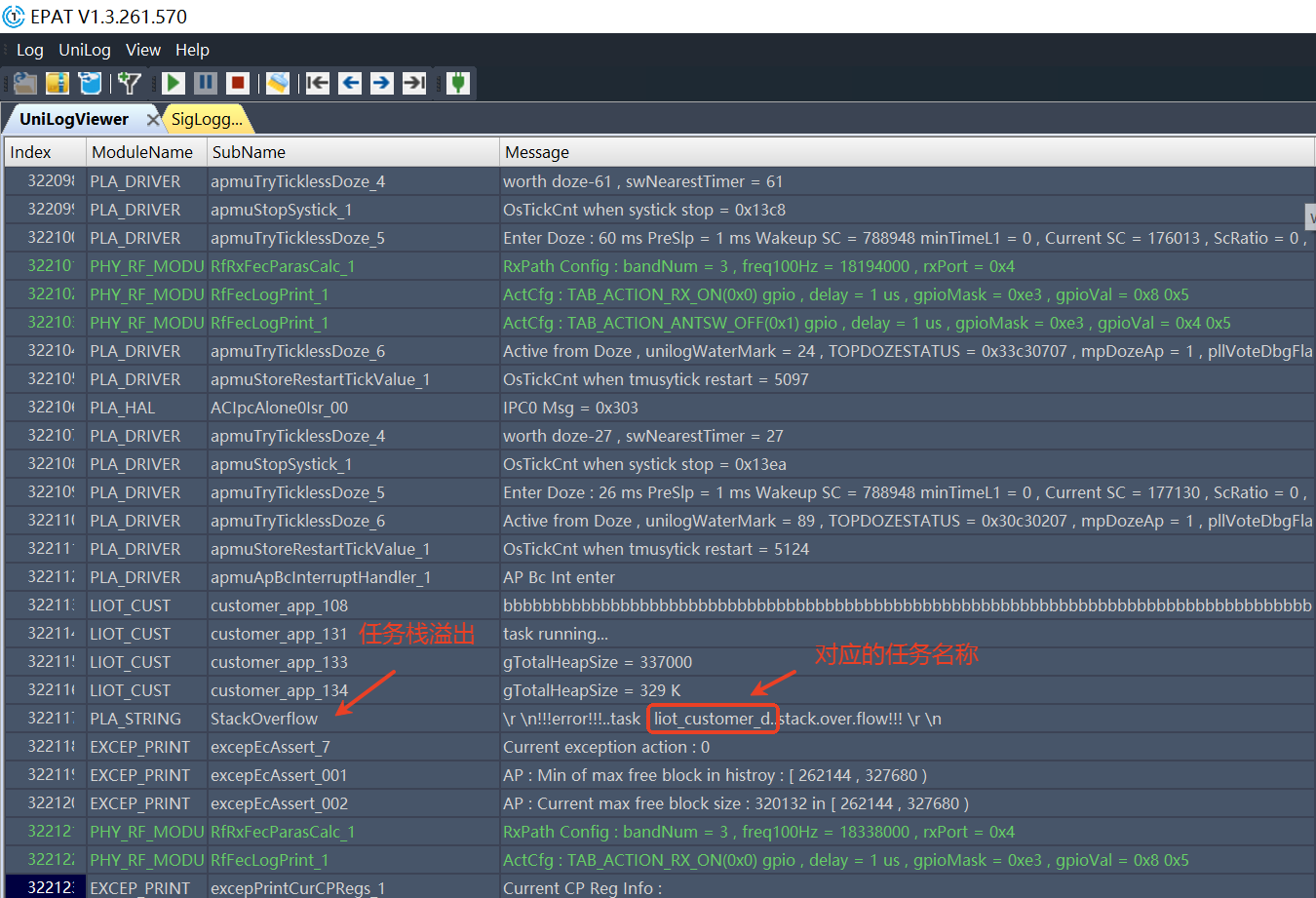

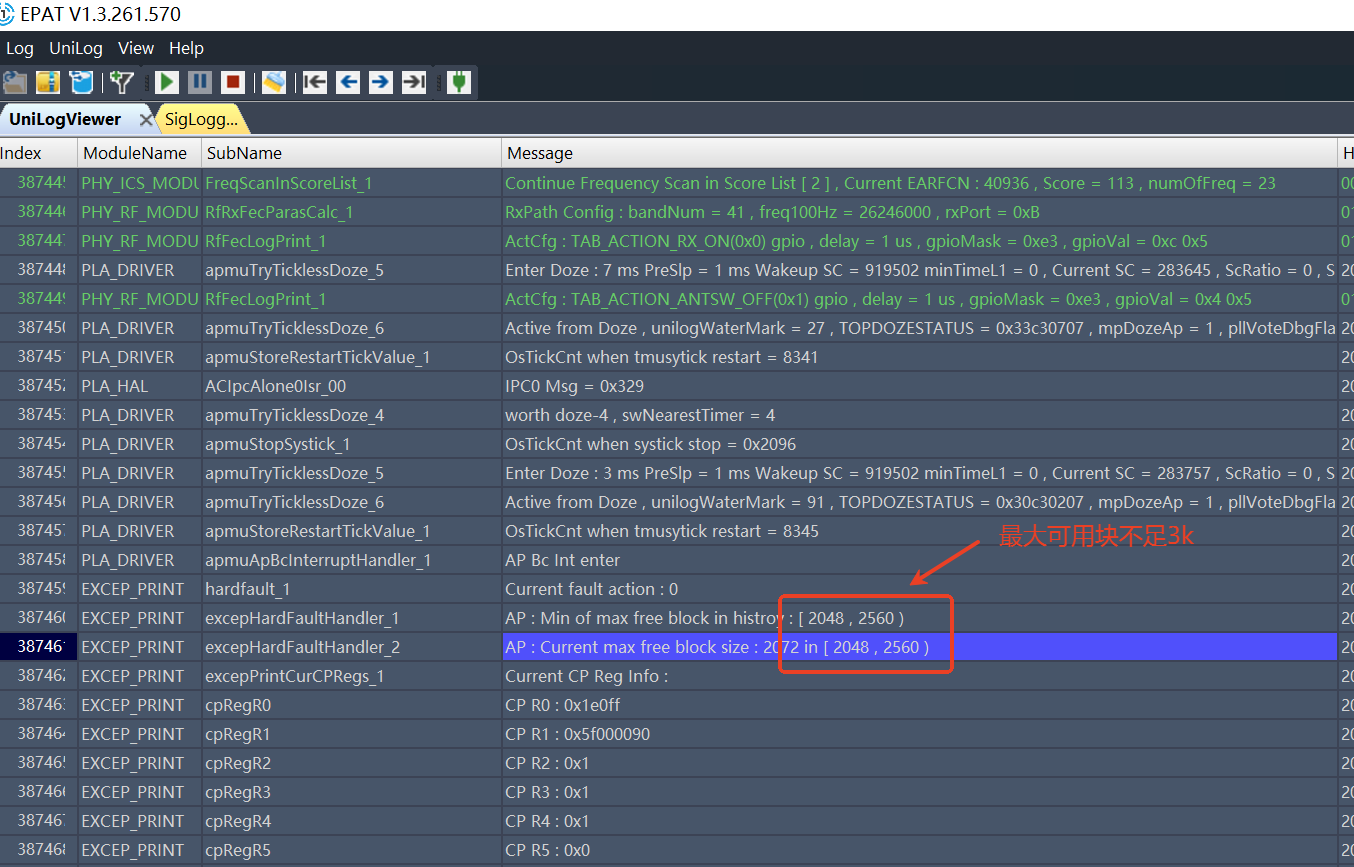

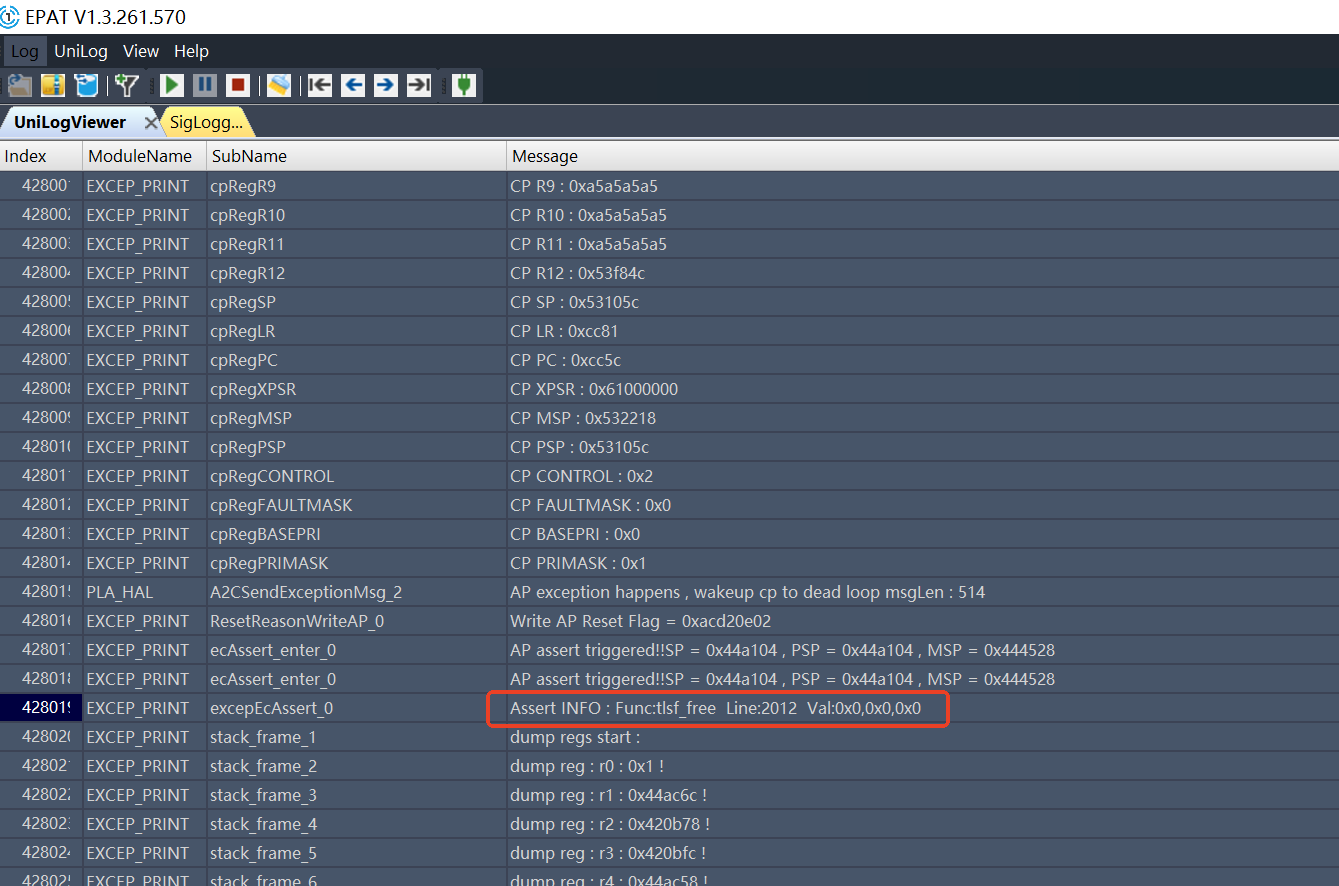

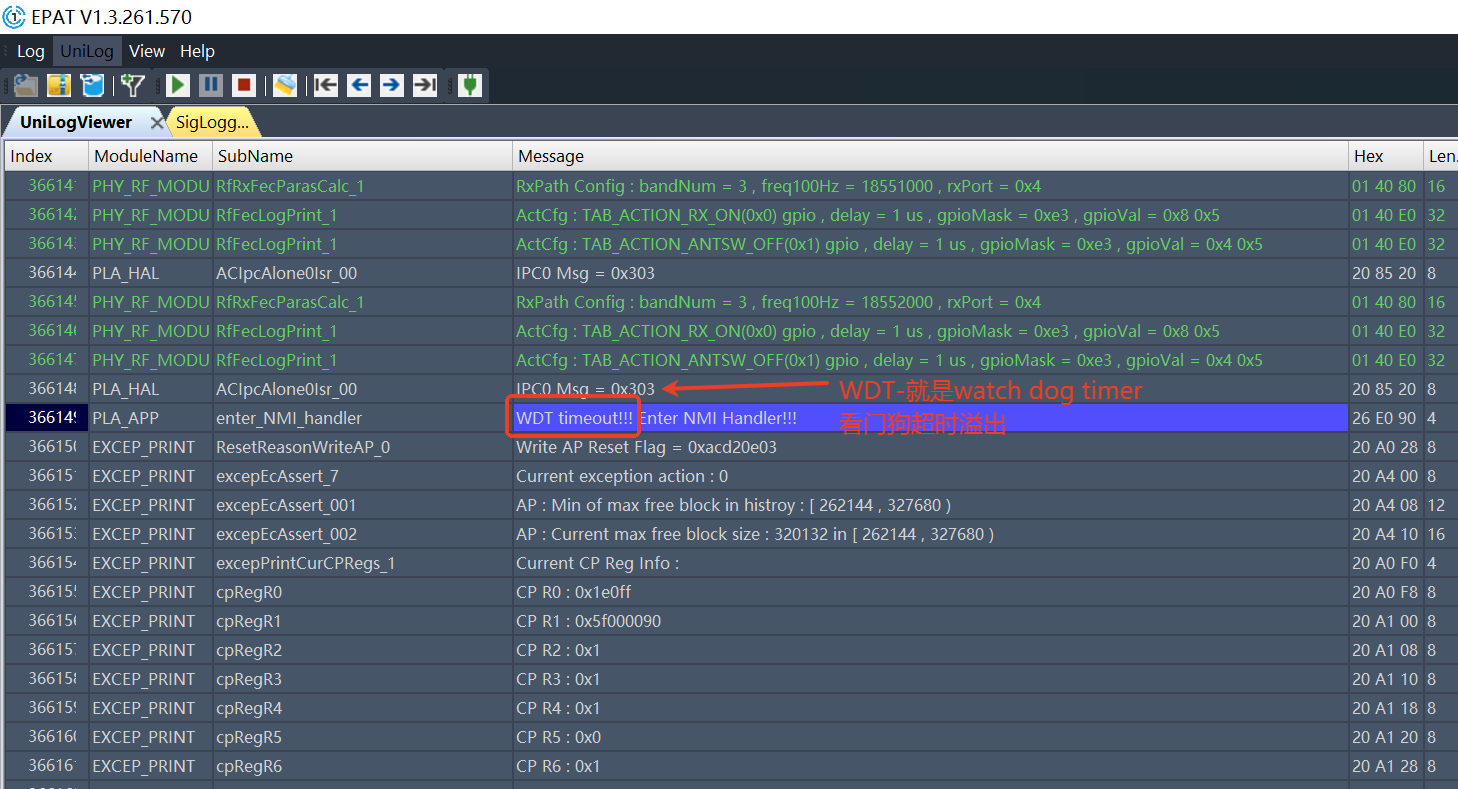

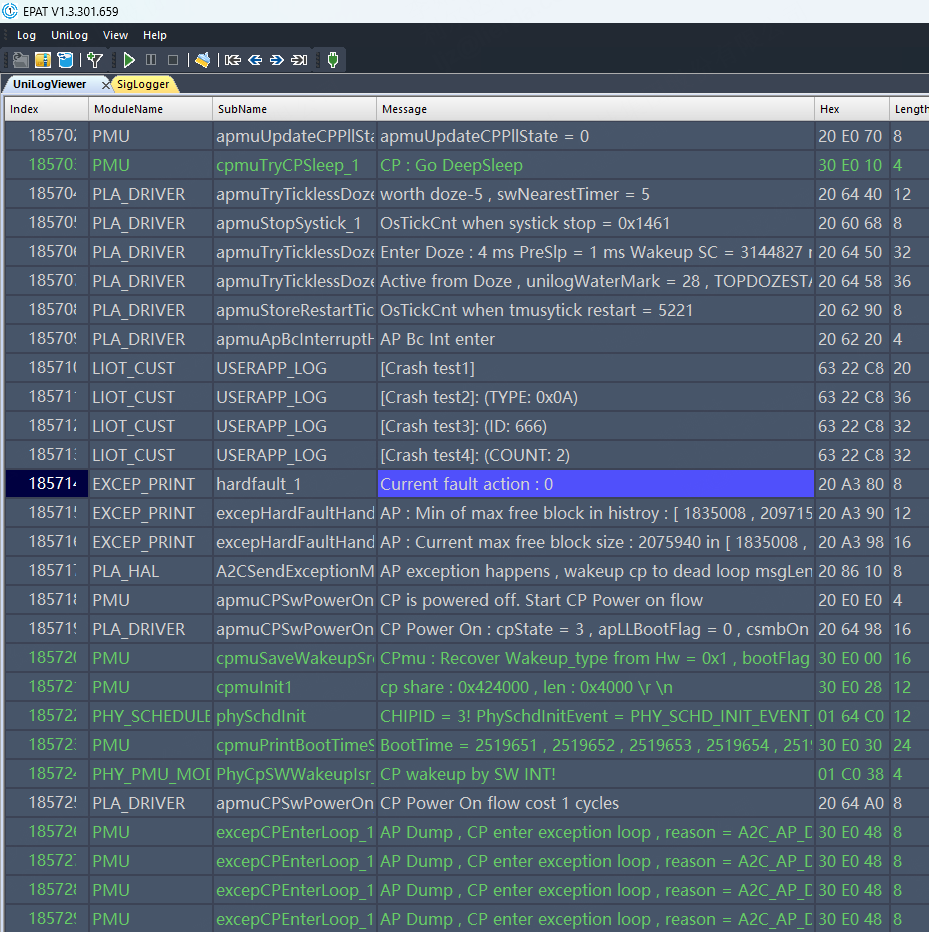

可以先查看UniLog，确认系统异常前代码大致跑到哪里了，从 Current fault action : 0 往上面搜索一下自己增加的log。

确认任务运行情况

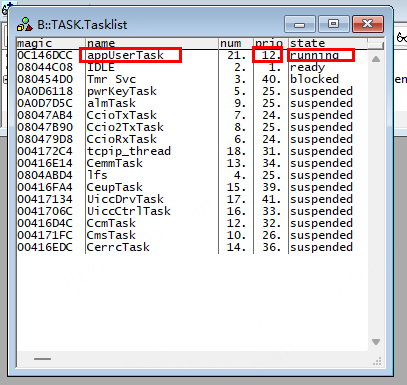

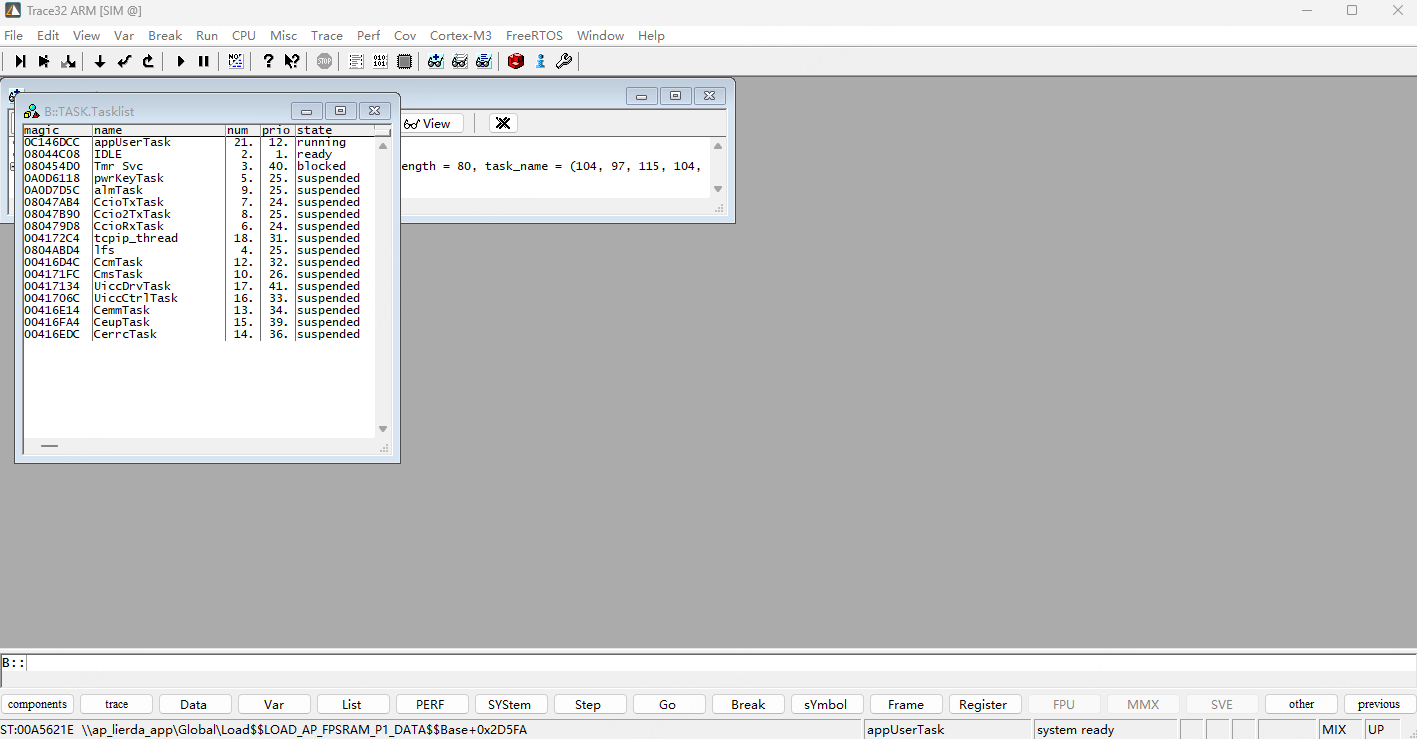

由任务列表可知，系统异常发生于优先级为12的appUserTask任务。

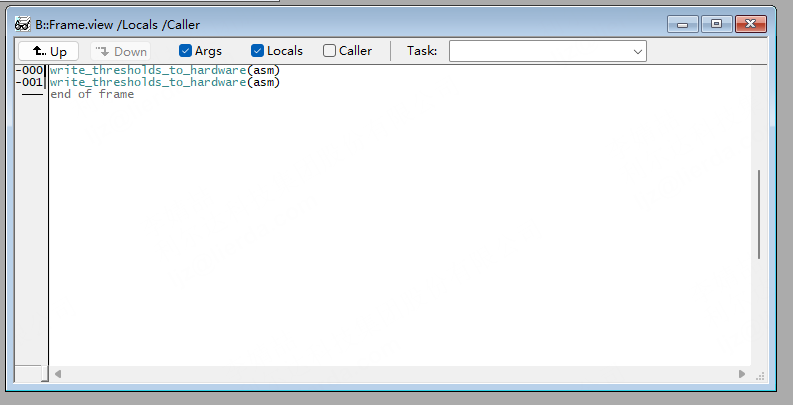

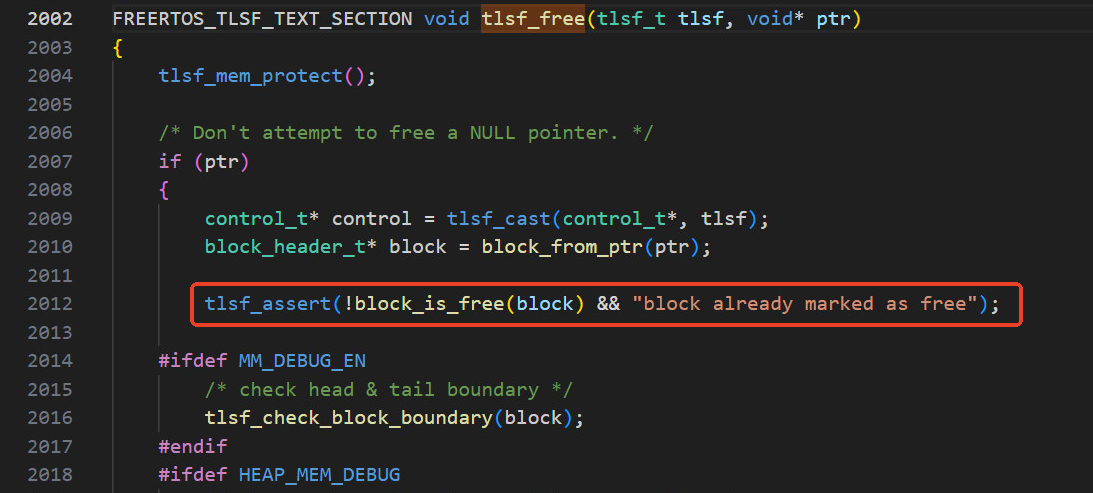

在任务栈中确认系统异常发生的函数

系统异常日志可以看到系统异常发出时PC指针地址

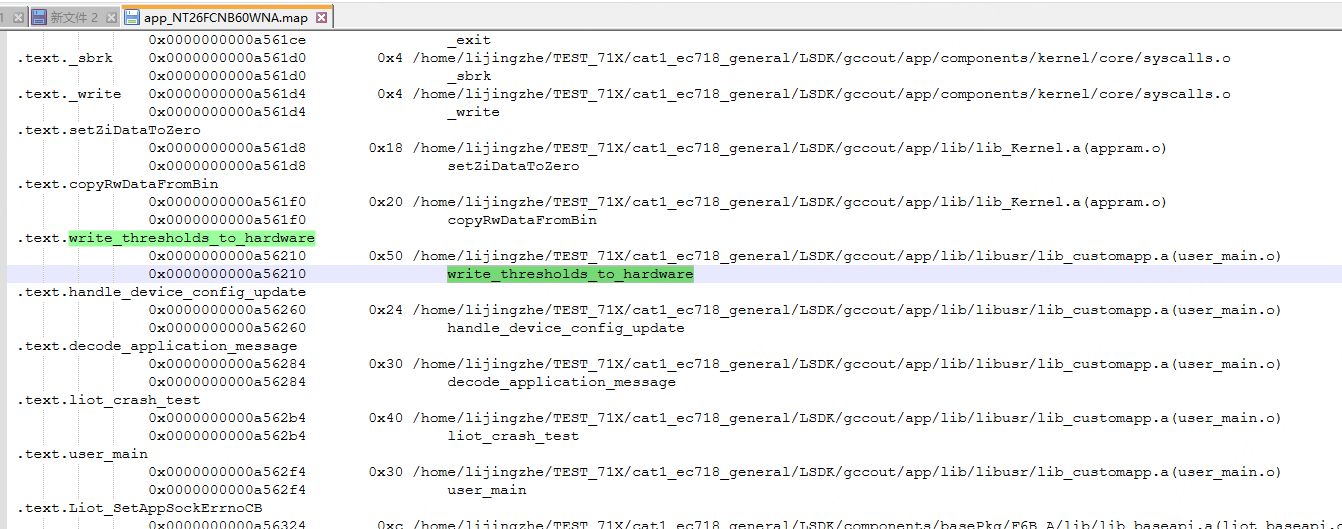

打开map文件，路径是：LSDK\gccout\[工程名称]\[工程名称]_[模组型号].map，也可以看出是在该函数中发生了系统异常。

4.2.2 任务栈无法确定系统异常函数的dump解析

我们也会遇到一种情况：当前任务栈中，只能看到PC内容，但是无法查看任务栈执行的位置

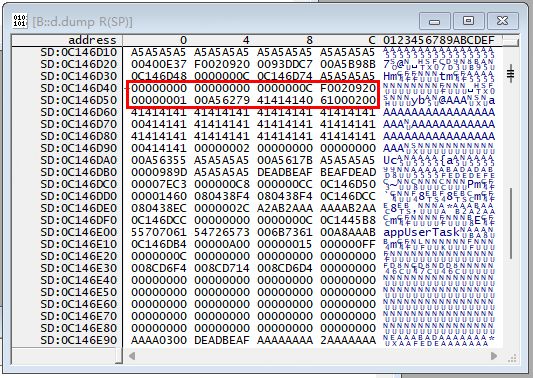

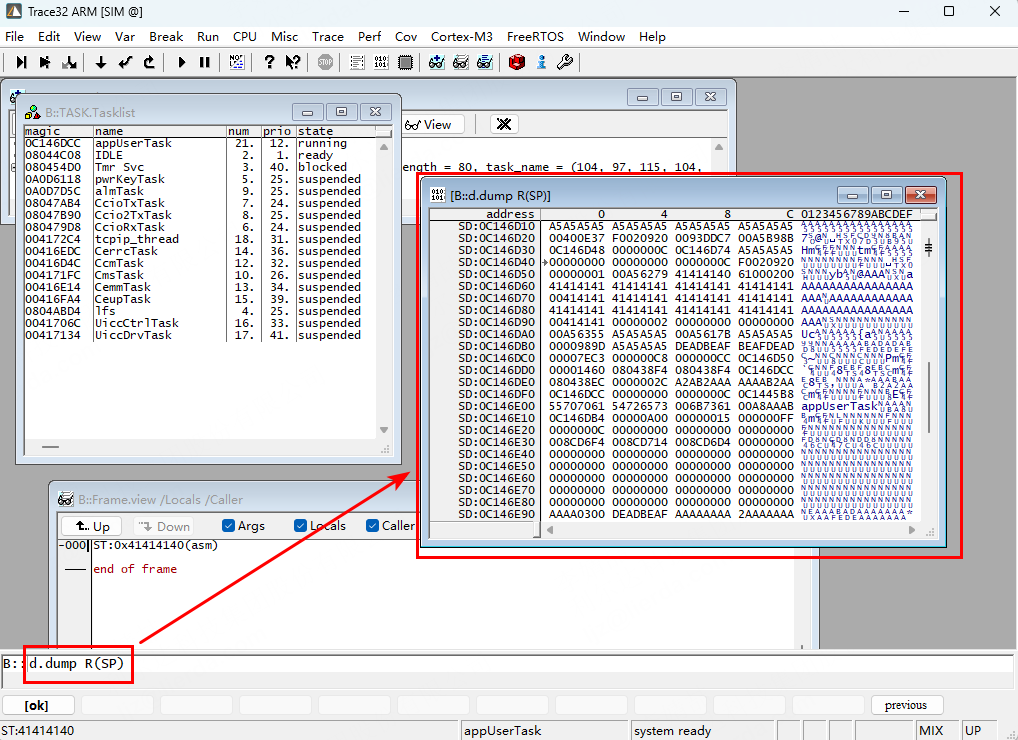

我们可以在TRACE32工具中进行手动回溯：命令行中输入：d.dump R(SP)，然后回车，SP是栈指针

弹出的窗口中指针指向的地方，就是栈指针的信息

系统异常发生后，CPU 从非法地址 0x41414140 取指，触发硬件级别的 HardFault 异常。此时ARM 硬件会强制触发一个"紧急备份机制"：CPU 会自动将当前的 8 个核心寄存器（R0, R1, R2, R3, R12, LR, PC, xPSR）压入栈中，以保存系统异常现场！

0C146D5C：61000200 (状态寄存器 xPSR)
0C146D58：41414140 (该地址为触发异常的 PC 值！)
0C146D54：00A56279 (LR 连接寄存器)
0C146D50：00000001 (R12)
0C146D4C：F0020920 (R3)
0C146D48：0000000C (R2)
0C146D44：00000000 (R1)
0C146D40：00000000 (R0)

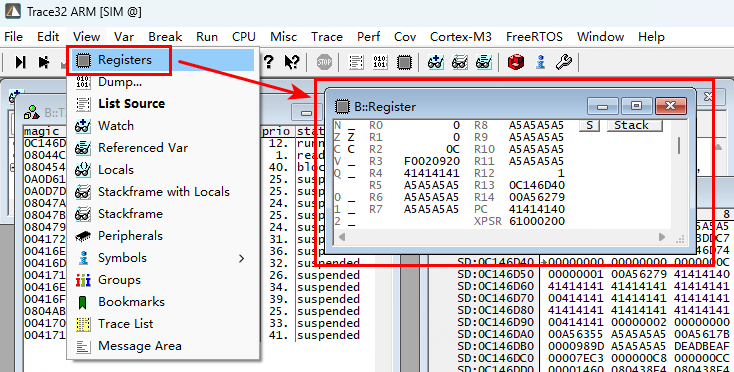

我们也可以在工具中查看到相关寄存器信息 View->Registers

可以通过查看**LR寄存器（Link Register，返回地址）**来定位问题

原理：LR 寄存器存放的是"当前函数执行完后，应该回到哪一行代码"。既然系统异常发生在函数内部，这个地址通常指向调用这个受损函数的上一级函数。

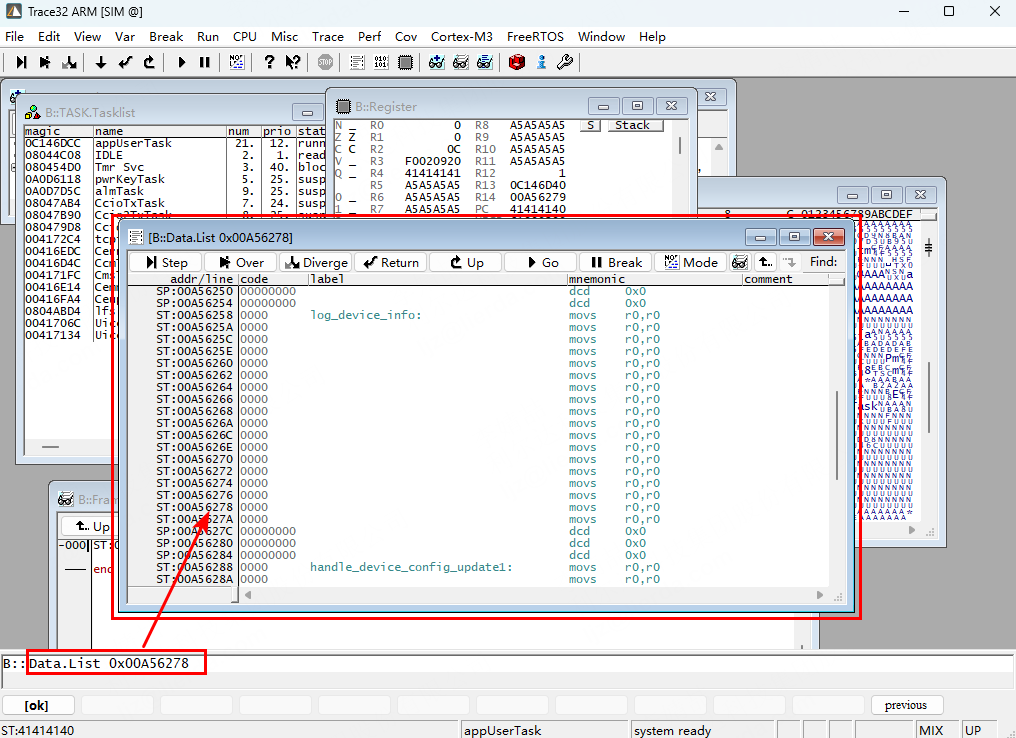

前面已经确认LR寄存器中的值是 00A56278，那在Trace32中输入命令 Data.List 0x00A56278
