Lierda 蜂窝固件烧录工具使用指导_Rev1.1
文件修订历史
文档版本 |
变更日期 |
修订人 |
审核人 |
变更内容 |
|---|---|---|---|---|
V1.0 |
25-12-10 |
CFT |
YMX |
初始版本 |
V1.1 |
26-03-31 |
CFT |
项目管理、日志、文件系统读写功能增加 |
1. 工具简介
Lierda 蜂窝固件烧录工具是一款功能强大、操作便捷的专业工具，专为 Lierda 蜂窝通信模组设计，支持固件编译、应用下载、全量烧录等核心功能，同时集成了项目管理、文件系统读写、模组信息展示、运行日志监控等特性。工具采用 PySide6（Qt for Python） 构建直观友好的图形界面，结合 C++ 核心模块提供高性能操作，适用于 Windows 系统下的固件开发、调试与烧录场景，为开发者提供一站式的固件管理解决方案。
主要功能特性
模组信息展示：支持模组的基本信息、系统状态、网络和信号信息展示。
多模式烧录：支持应用下载、全量下载。
项目管理：支持多个应用APP包管理，支持直接在项目管理页面选中应用APP包进行编译烧录。
文件系统读写：支持对设备文件系统的读写操作。
实时进度监控：显示操作进度与状态信息。
日志记录：支持编译、烧录日志与模组运行日志，便于问题定位与调试分析。
日志管理：支持日志保存开关、保存路径、大小限制等配置。
自动化设备检测：单设备场景下能够自动识别串口；多设备场景需断开其余设备进行烧录，无需手动选择烧录口。
绿色免安装：无需依赖 Python 环境，开箱即用。
2. 系统要求与安装
系统要求
操作系统： Windows10、11操作系统
硬件需求：USB 2.0 接口，支持串口通信的设备
其他依赖：无需额外安装 Python 或运行库
安装与部署
获取工具：从 Lierda 官方渠道下载最新版本压缩包。
解压文件：将压缩包解压至任意目录（建议路径不含中文或空格）。
启动工具：双击解压后的可执行程序即可启动。
3. 工具界面说明
本工具整体围绕模组调试、固件烧录、项目管理核心业务搭建，层级清晰、功能模块化；涵盖USB/串口连接配置、设备状态监控、日志实时查看、固件编译下载、多应用项目全生命周期管理等全套能力，操作流程连贯，可一站式完成模组日常调试、版本迭代与产品维护工作。

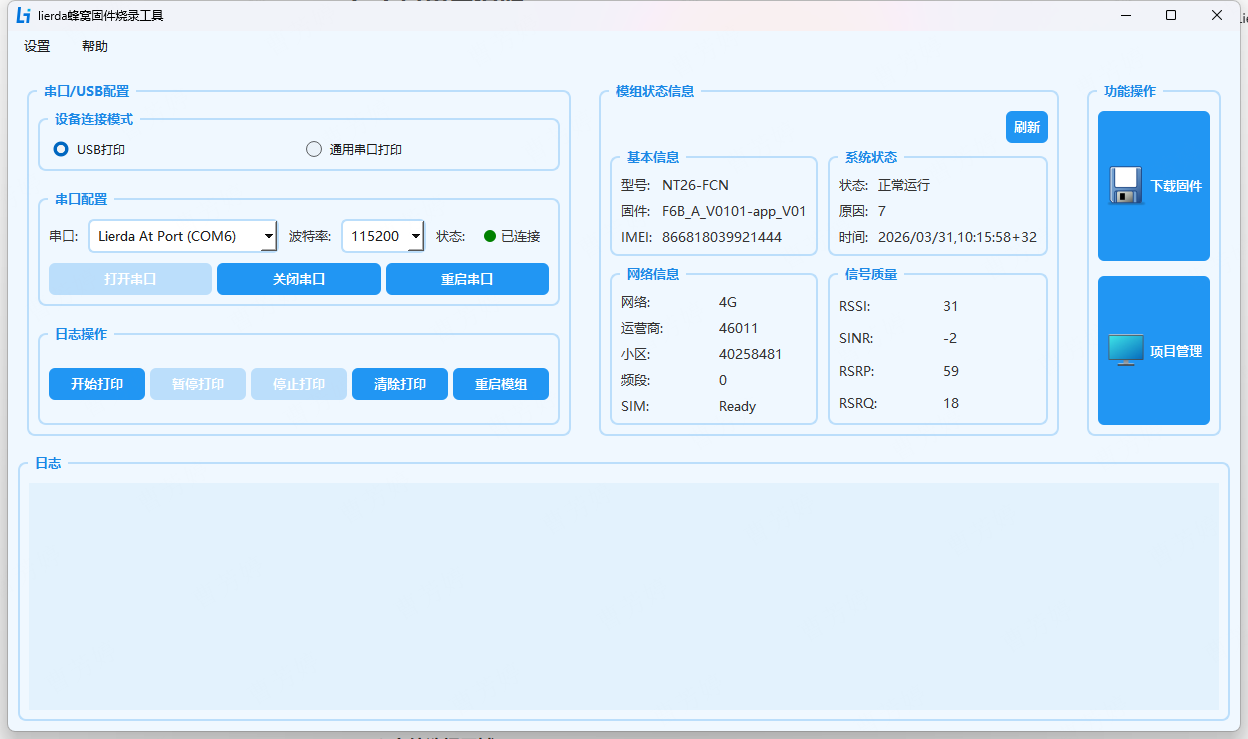

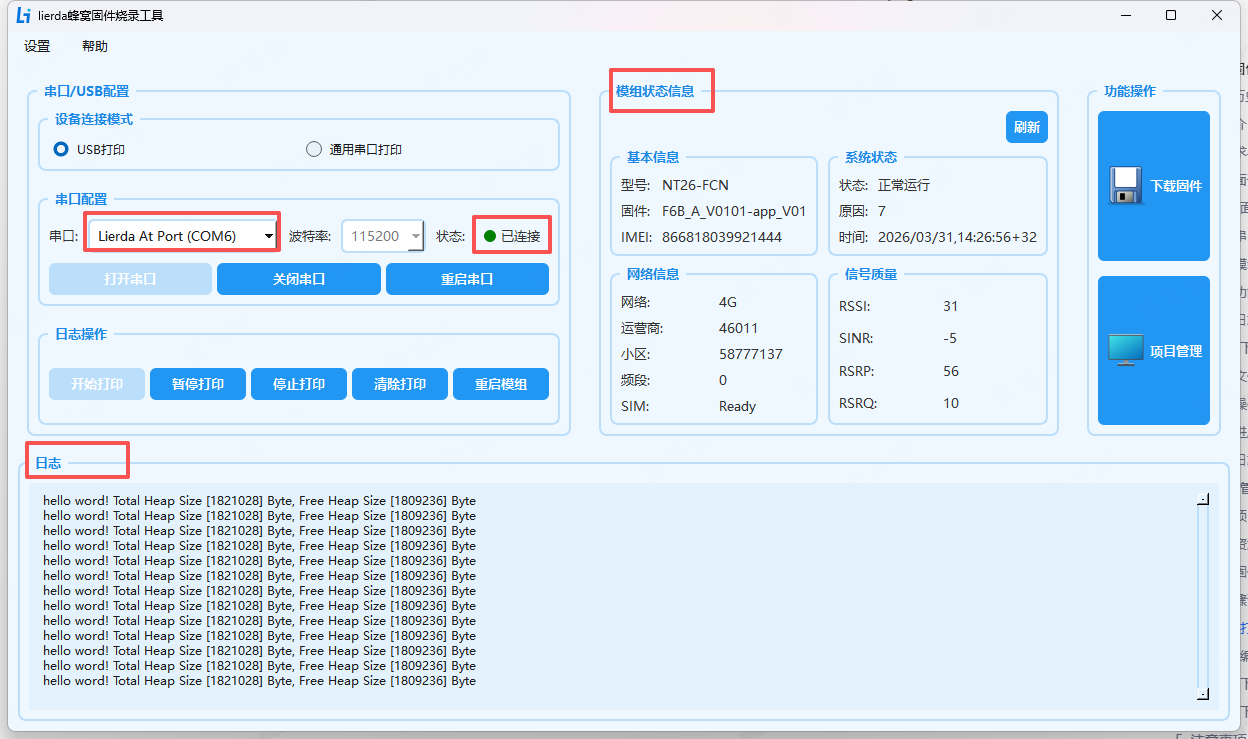

3.1 主界面
本工具主界面分为4 大核心功能区域，依次为：「串口 / USB配置 /日志操作区」、「模组状态信息区」、「功能操作区」、「日志展示区」。工具各功能区域既独立分工又联动协同，实现模组的USB/串口连接、状态信息监控运行、日志查看、固件烧录及项目管理全流程操作，满足了模组的调试与项目维护需求。
3.1.1 菜单栏
主要功能为日志及项目管理的配置。

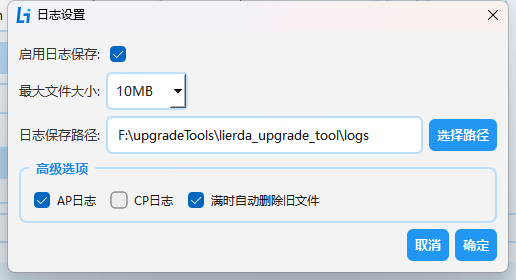

日志配置：
启用日志保存：是否保存日志到日志文件，默认启用
日志保存路径：设置日志文件的保存位置，默认在logs路径下。
日志文件大小限制：设置单个日志文件的最大大小，默认10MB。
日志高级选项：当前只支持AP日志，默认满时自动删除旧文件，若去勾选则日志文件全部保存。
点击"确定"保存配置。

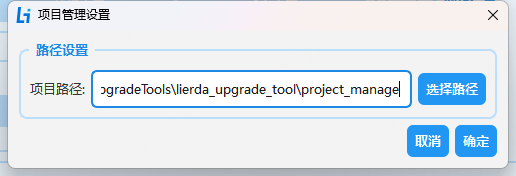

项目管理配置：
项目管理路径配置，默认为工具的project_manage路径。
3.1.2 串口 / USB 配置区
本区域用于完成模组的通信连接配置，是日志展示、模组信息展示、重启操作的基础。
子模块 |
功能说明 |
|---|---|
设备连接模式 |
提供两种连接方式，切换连接模式需先关闭串口再切换： |
串口配置 |
核心通信参数设置： |
日志操作 |
模组日志打印与模组控制功能： |
3.1.3 模组状态信息区
本区域实时展示模组的硬件、网络、运行状态，用于故障排查与状态监控，右上角「刷新」按钮可手动更新所有状态数据。
子模块 |
功能说明 |
|---|---|
基本信息 |
模组核心身份信息**（通过****AT+LGETSTATUS?****指令获取）**： |
系统状态 |
模组运行状态**（通过AT+LGETSTATUS?指令获取）**： |
网络信息 |
4G 网络连接详情**（通过AT+LGETSTATUS?指令获取）**： |
信号质量 |
4G 信号强度关键指标**（通过AT+LGETSTATUS?指令获取）**： |
3.1.4 功能操作区
本区域为下载固件、项目管理功能入口，包含两个核心操作按钮：
按钮 |
功能说明 |
|---|---|
下载固件 |
固件烧录核心功能：点击后进入下载固件界面，完成固件的编译、下载工作，支持编译、下载的日志及进度展示。 |
项目管理 |
项目级配置管理功能：用于管理不同APP应用包，包含项目的创建、导入、导出等功能，同时支持多APP应用包之间切换的快速编译、烧录及文件系统烧录 |
3.1.5 日志展示区
本区域为日志实时输出窗口，展示模组运行日志，用于故障定位与操作追溯。

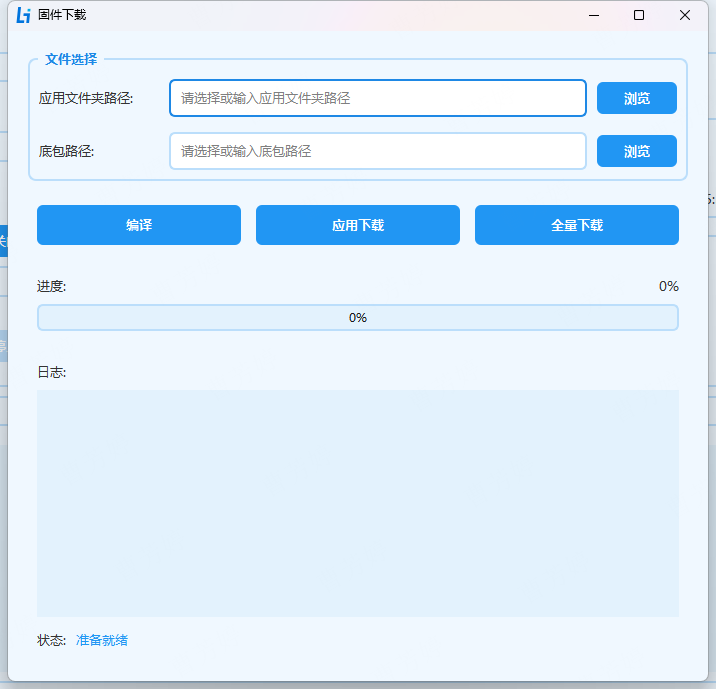

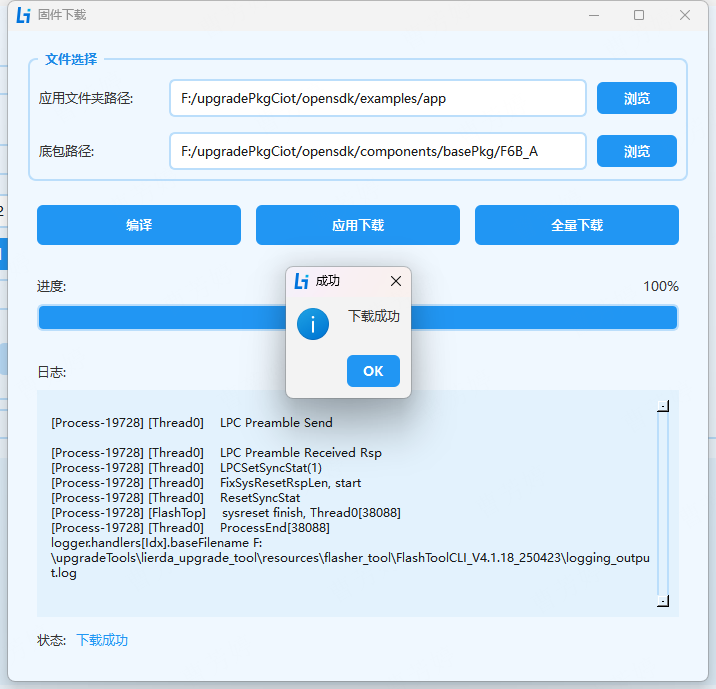

3.2 固件下载
固件下载界面包含以下区域：
文件选择区域：用于选择应用文件夹和底包路径。
操作按钮区域：包含编译、应用下载、全量下载等按钮。
进度显示区域：显示操作进度和状态信息。
日志信息区域：显示操作日志和模组运行日志。
3.2.1 文件选择区域
组件 |
功能说明 |
|---|---|
应用文件夹路径 |
选择SDK应用包文件夹（例如：SDK/examples/app）。 |
底包路径 |
选择SDK包底包文件夹（例如：SDK/components/basePkg/F6B_A）。 |
3.2.2 操作按钮区域
按钮 |
功能说明 |
操作原理 |
|---|---|---|
编译 |
将代码编译为可烧录的固件文件。 |
拷贝工具链到SDK包的tools路径下并解压；执行SDK根路径下的build.bat脚本完成编译动作 |
应用下载 |
仅烧录应用固件到设备，局部 Flash 擦写（不影响底包配置）。 |
通过内置flasher_tool工具里的app_down load.bat脚本配置参数并调用FlashToolCLI.exe命令进行下载 |
全量下载 |
烧录应用和底包固件到设备，全 Flash 格式化重写。 |
通过内置flasher_tool工具里的full_download.bat脚本配置参数并调用FlashToolCLI.exe命令进行下载 |
3.2.3 进度显示区域
进度条：显示当前操作进度百分比。
状态栏：提示当前操作阶段（如"固件编译中…"）。
3.2.4 日志信息区域
实时输出操作日志，包含编译、烧录操作的日志输出。

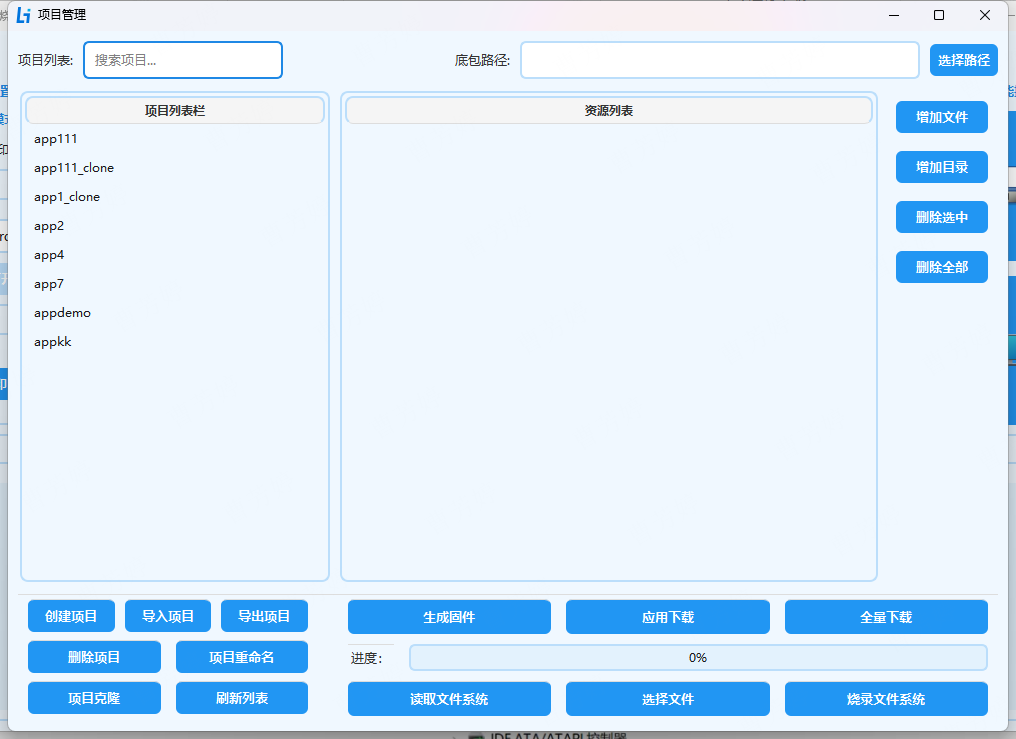

3.3 项目管理界面
本页面为应用包管理与固件的编译、烧录、文件系统操作界面，支持项目创建、资源管理、固件生成、烧录下载等全流程操作，可实现多应用包管理、编译及烧录，适配不同产品 / 场景的应用维护需求。
支持多应用包管理，可针对不同产品、不同场景创建独立应用包，避免配置混淆
实现项目的快速克隆、导入导出，大幅提升应用包管理效率
整合资源管理、固件生成、烧录执行全流程，无需切换界面即可完成项目维护
3.3.1 项目列表区
本区域用于应用包的检索、展示与基础管理，是项目操作的入口。
子项 / 按钮 |
功能说明 |
|---|---|
搜索项目输入框 |
支持按项目名称关键词快速检索目标项目，提升多应用包场景下的查找效率 |
项目列表栏 |
展示当前已创建的所有项目，选中项目后可在右侧资源列表查看其对应配置资源 |
创建项目 |
新建空白项目，用于新的项目 |
导入项目 |
导入外部已有的项目，快速复用历史项目代码 |
导出项目 |
将当前选中项目导出，用于项目备份 |
删除项目 |
删除选中的项目，释放项目列表空间 |
项目重命名 |
修改选中项目的名称，适配项目分类、版本迭代的命名需求 |
项目克隆 |
复制选中项目的完整代码，生成新的克隆项目，用于基于现有项目快速创建相似项目 |
刷新列表 |
刷新项目列表，同步最新的项目创建 / 修改状态 |
3.3.2 资源配置区
本区域用于项目的资源文件管理与烧录配置，是项目的核心配置载体。
子项 / 按钮 |
功能说明 |
|---|---|
底包路径输入框 |
配置项目对应的底包文件路径 |
选择路径按钮 |
点击后打开文件浏览器，快速选择底包所在路径 |
资源列表栏 |
展示当前选中项目的所有资源文件 / 目录，用于管理项目的文件、配置文件等 |
增加文件 |
向当前项目的资源列表中添加单个文件 |
增加目录 |
向当前项目的资源列表中添加整个目录，批量导入资源 |
删除选中 |
删除资源列表中选中的文件 / 目录 |
删除全部 |
清空当前项目的所有资源列表内容 |
3.3.3 固件生成与烧录操作区
本区域为项目的核心业务操作入口，用于固件生成与模组烧录执行。
按钮 |
功能说明 |
|---|---|
生成固件 |
基于当前项目的配置与资源，打包生成可烧录的完整固件包 |
应用下载 |
仅烧录应用固件到设备，局部 Flash 擦写（不影响底包配置）。 |
全量下载 |
烧录应用和底包固件到设备，全 Flash 格式化重写。 |
进度条 |
实时展示烧录 / 生成固件的操作进度，直观反馈操作状态。 |
读取文件系统 |
读取模组当前的文件系统内容。（通过内置flasher_tool工具里的fs_read.bat脚本配置参数并调用FlashToolCLI.exe命令进行读取） |
选择文件 |
选择待烧录的目标文件，用于针对性文件烧录 |
烧录文件系统 |
将选中的文件烧录到模组，完成模组文件系统更新。（通过内置flasher_tool工具里的fs_fileadd_and_fs_flashqrite.bat脚本配置参数并调用FlashToolCLI.exe命令进行烧录） |
4. 操作步骤详解
第一步：准备工作
设备连接：
使用 USB 线连接目标模组与电脑，模组开机。

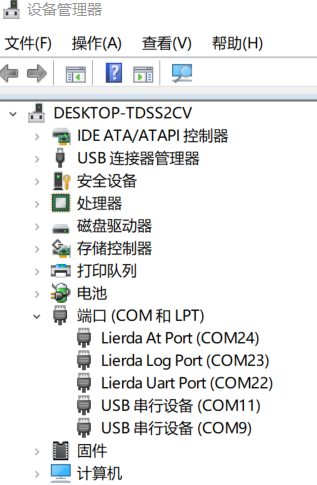

确保模组对应的驱动已安装，设备管理器端口识别如下表示驱动安装成功。
SDK包准备：
确认 SDK 包完整，包含应用代码文件夹、build.bat 编译脚本、底包文件（.binpkg 格式），且文件未被杀毒软件隔离或修改。
4.1 日志打印及模组信息展示
SDK默认通过USB口输出日志，选择Lierda At Port口并打开串口，待设备连接状态为已连接，工具自动通过AT+LGETSTATUS?指令获取模组信息并更新至界面；重启模组直接操作按钮即可；日志默认存工具的logs路径下，界面选择开始打印后，界面展示模组运行日志如下：
4.2 固件编译及烧录
编译前，请确保已按照《新手开发指南》安装好Python环境。
第一步：编译文件选择
应用文件夹：
点击"浏览"按钮，选择/SDK/examples路径下目标应用包。
底包文件：

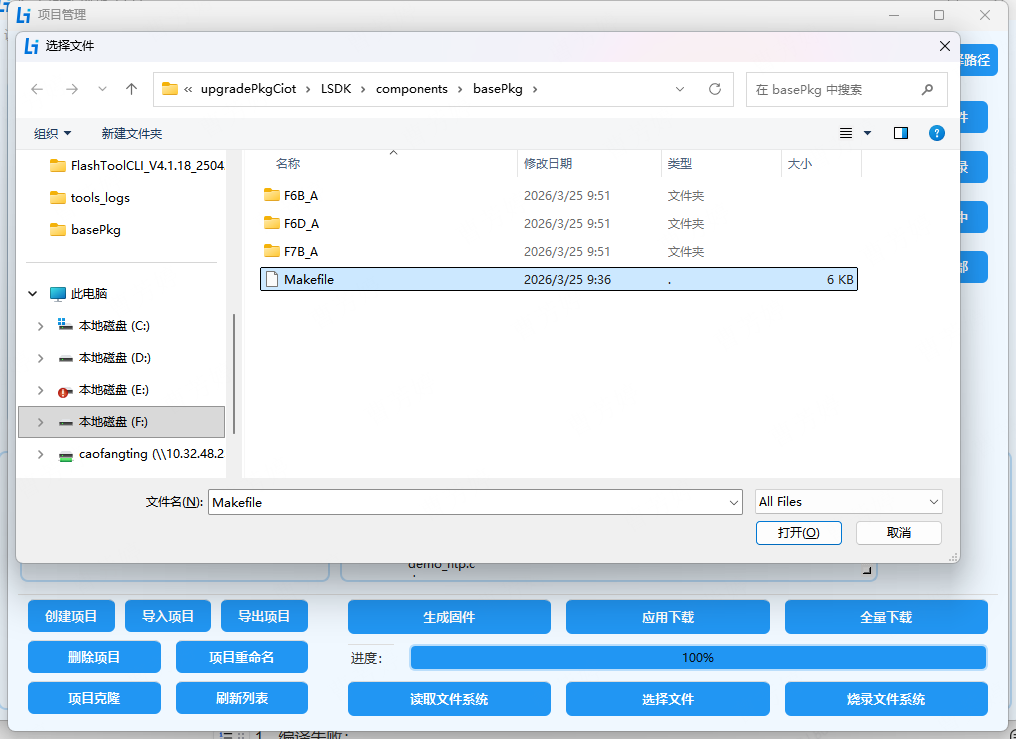

点击"浏览"按钮，选择SDK/components/basePkg路径下目标底包）。
第二步：执行操作
点击"编译"按钮，工具将执行以下操作：
调用
build.bat all PROJECT=app MODEMPKG=F6B_A命令编译固件,PROJECT为所选应用包名称，MODEMPKG为底包名称。编译成功后

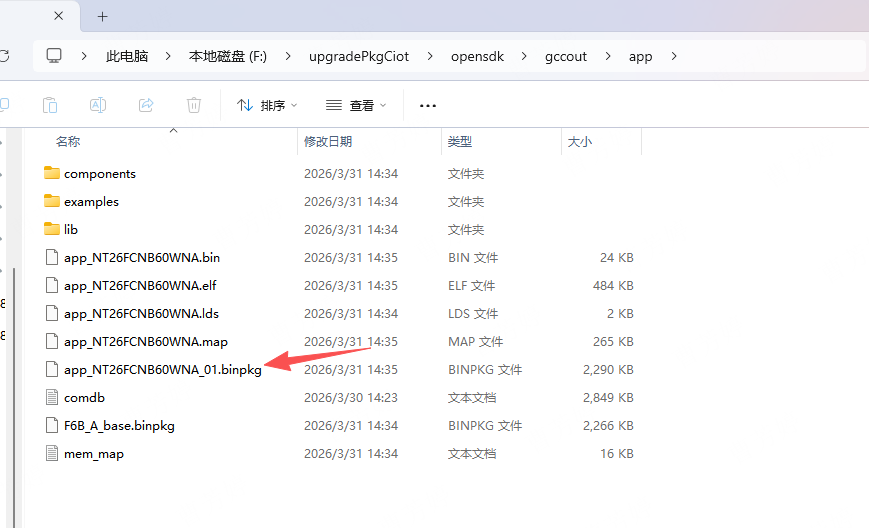

SDK/gccout/{app应用包}路径下生成的{app应用包}开头的.binpkg后缀的目标文件。

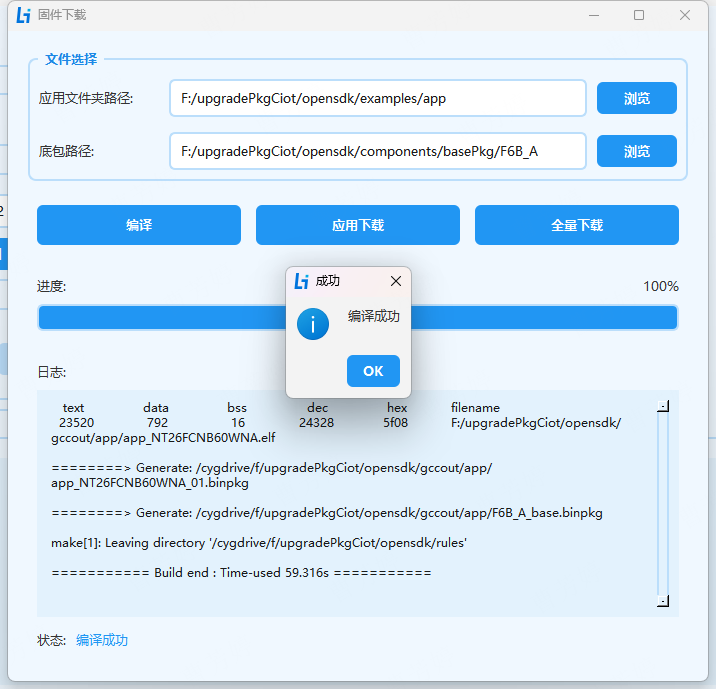

结果提示：
编译成功：日志显示"固件编译成功"。
编译失败：检查代码结构或依赖环境，参考日志及工具状态提示定位错误。
第三步：执行应用下载
确保设备已进入下载模式或点击下载后立即切到下载模式。 切下载模式：设备上电后拉高 BOOT 引脚并复位模组。Lierda QDLoader Port端口即为下载口。
点击"应用下载"按钮，工具将：
自动根据PID、VID检测下载口。
调用
FlashToolCLI工具烧录应用固件。下载完成后自动重启设备。

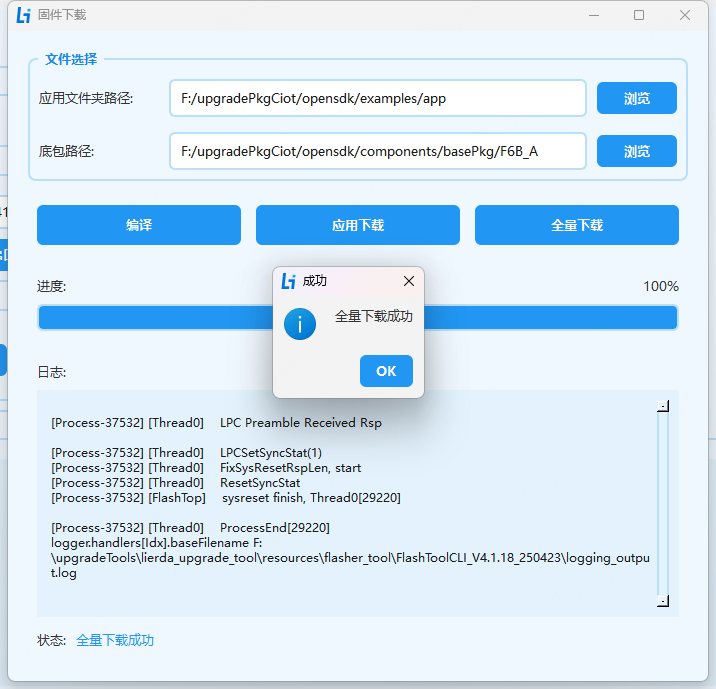

第四步：执行全量下载
确保设备已进入下载模式或点击下载后立即切到下载模式。
点击"全量下载"按钮，工具将：
自动根据PID、VID检测下载口。
调用
FlashToolCLI工具烧录应用固件。下载完成后自动重启设备。
4.3 项目管理

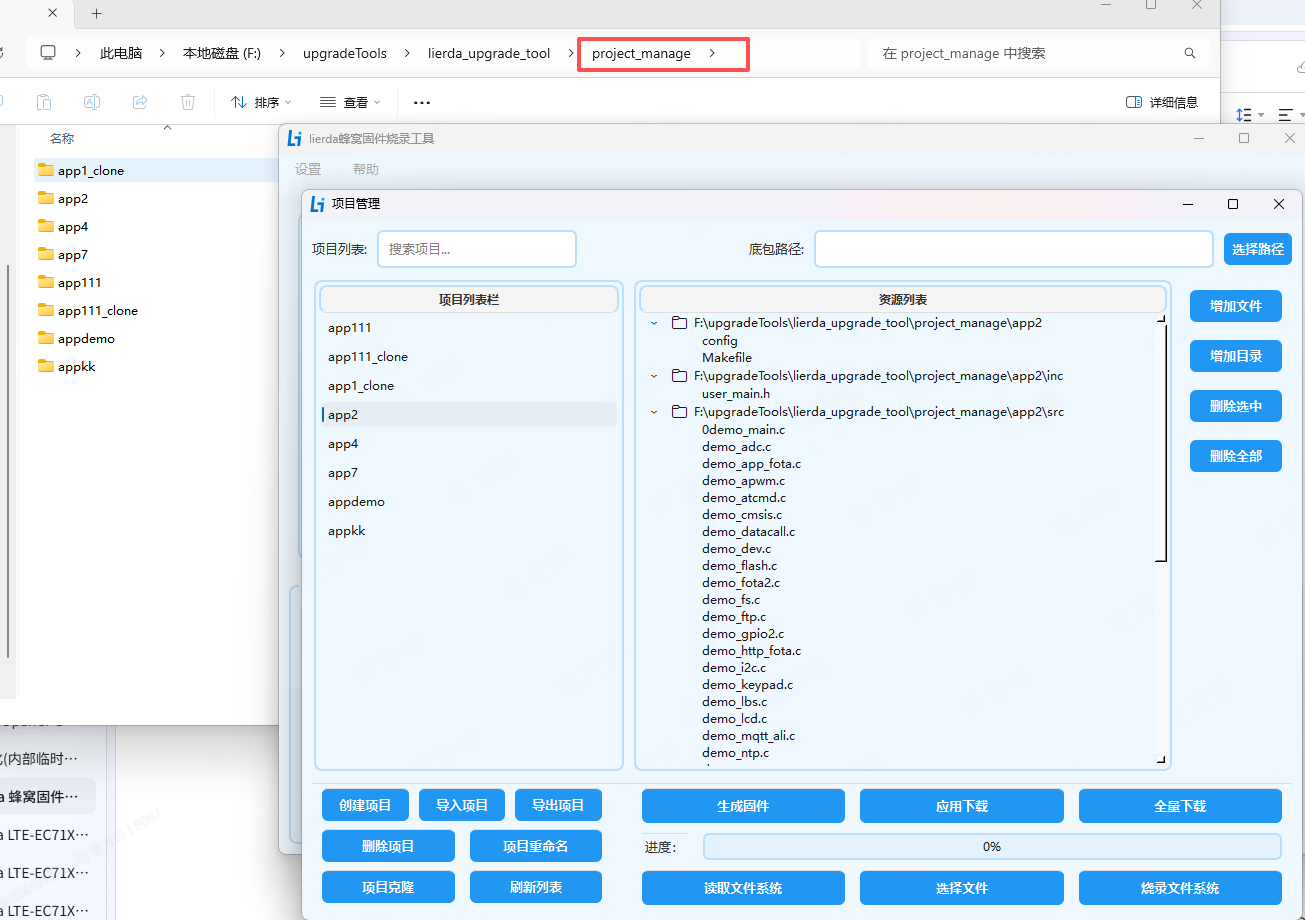

项目管理默认路径为工具根路径下的project_manage,可以在菜单栏项目管理配置页修改默认路径。
4.3.1 项目管理

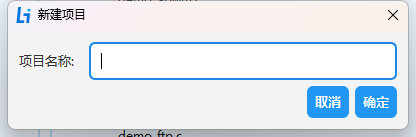

创建项目：
点击"创建项目"按钮。
输入项目名称，通过右侧按钮为项目增加文件、目录。

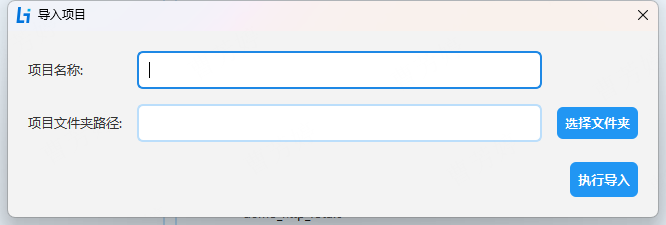

导入项目：
填写项目名称。
选择项目文件夹路径完成导入。
导出项目：

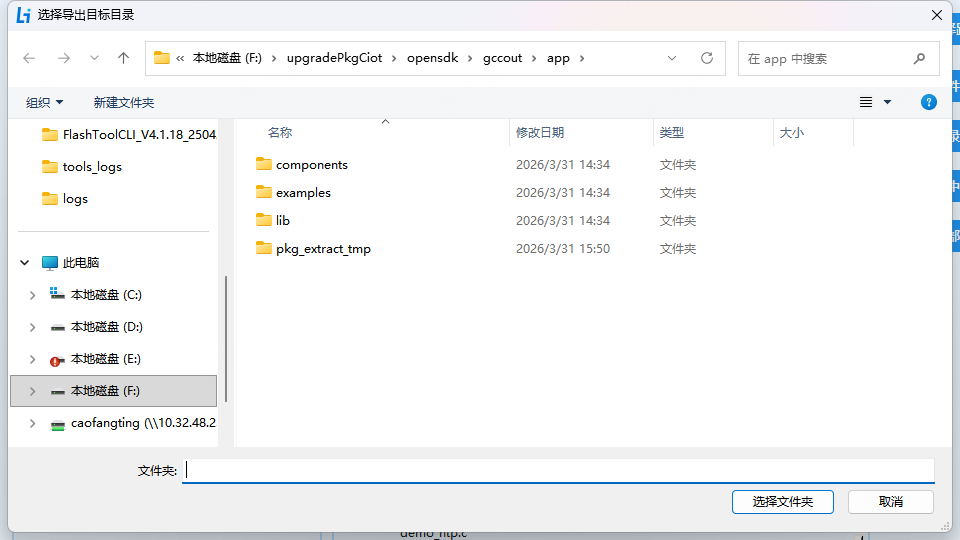

选择项目文件夹导出路径完成导出。

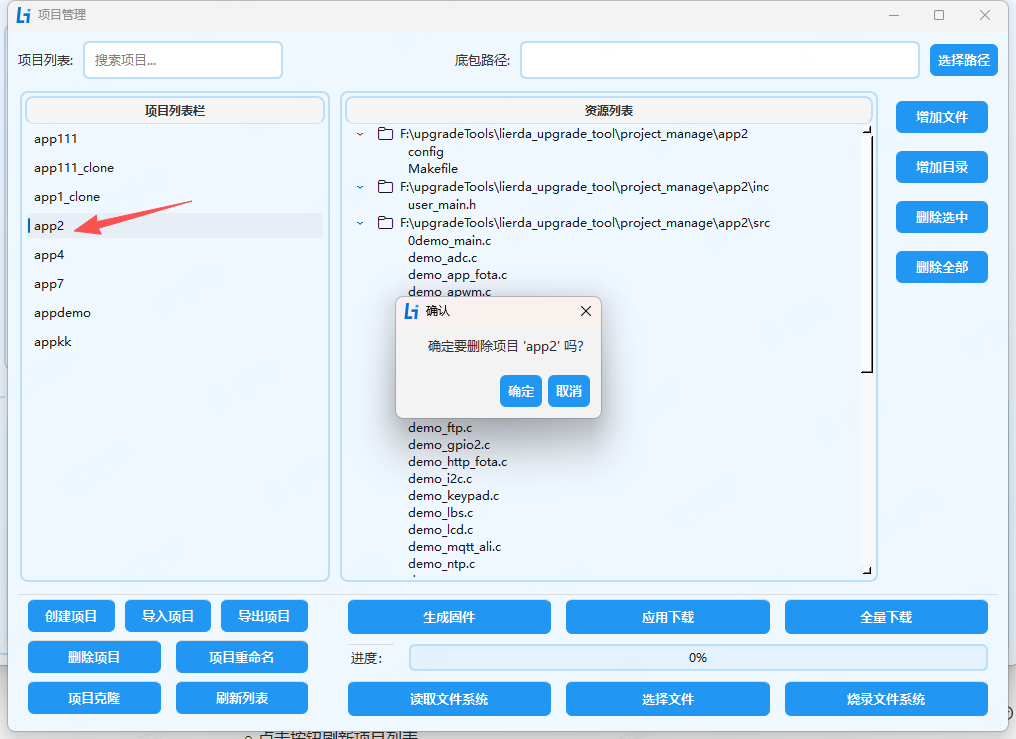

删除项目：
选中要删除的项目。
点击"删除项目"按钮完成删除操作。

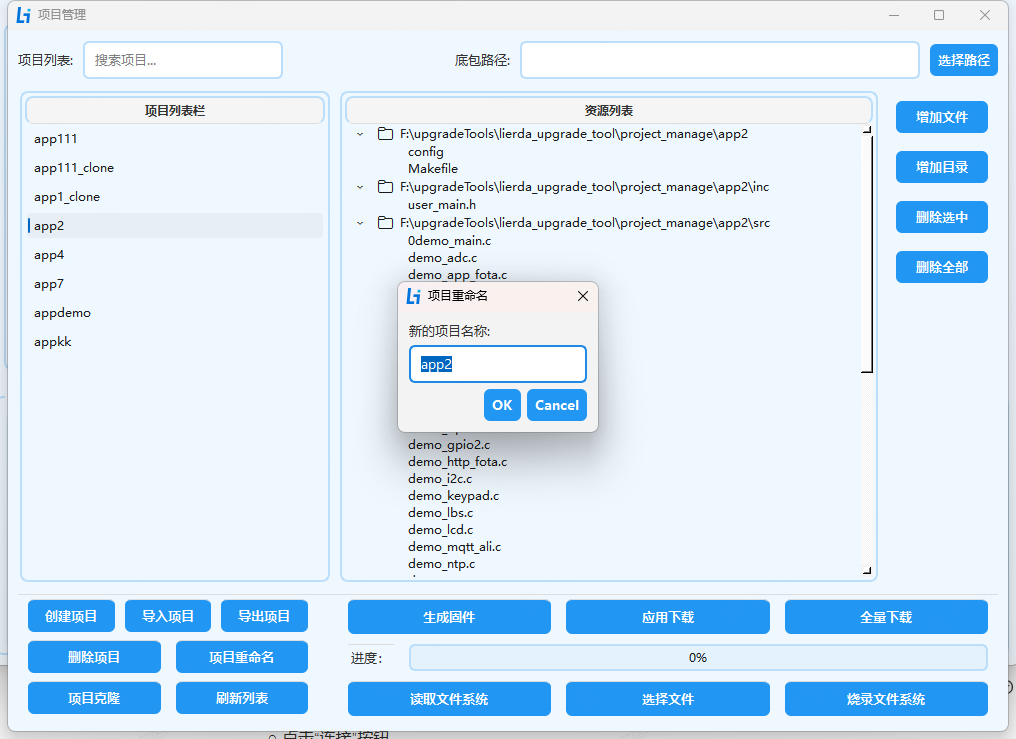

项目重命名：
选中要重命名的项目。
填写新的项目名称即可完成项目重命名。

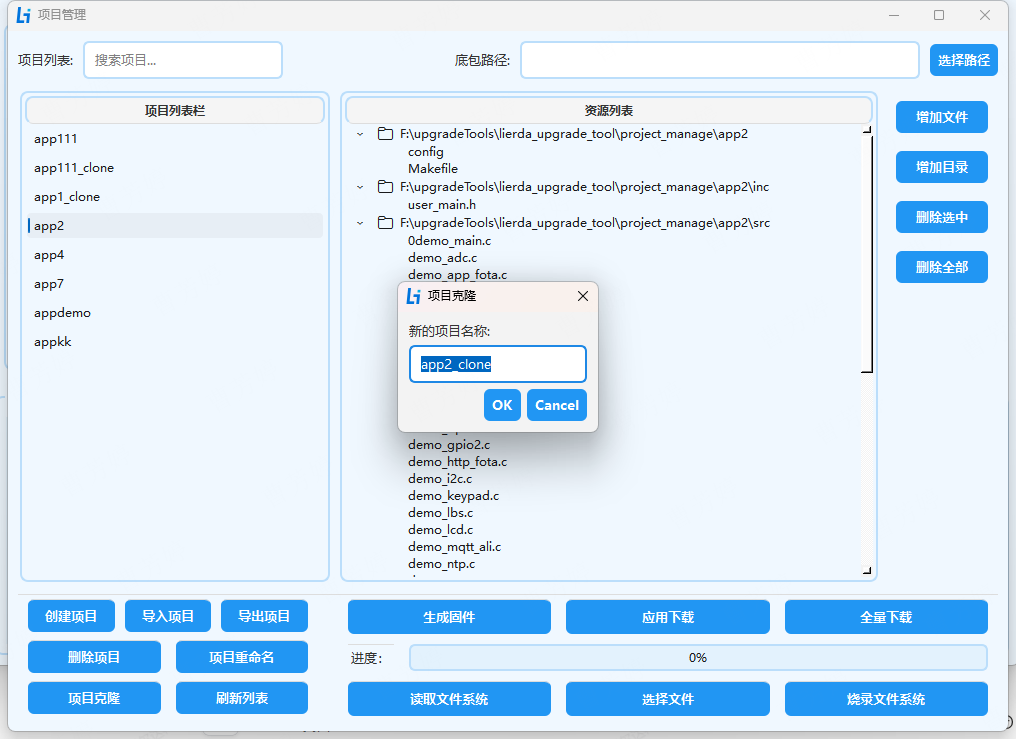

项目克隆：
选中要克隆的项目。
填写克隆的新项目名称完成项目克隆。
刷新列表：
点击按钮刷新项目列表。
4.3.2 项目管理界面固件编译烧录
此页面的编译、固件烧录，需从左侧选中应用包并在右上角选中底包，进行编译、烧录。必须先编译才能执行应用下载、全量下载，因为只有在编译阶段才会拷贝对应的应用包到SDK app包路径中。此页面中的编译烧录操作日志是不显示的，仅有进度及操作结果弹框提示。具体的操作与固件下载页面一致，在此不再重复说明。

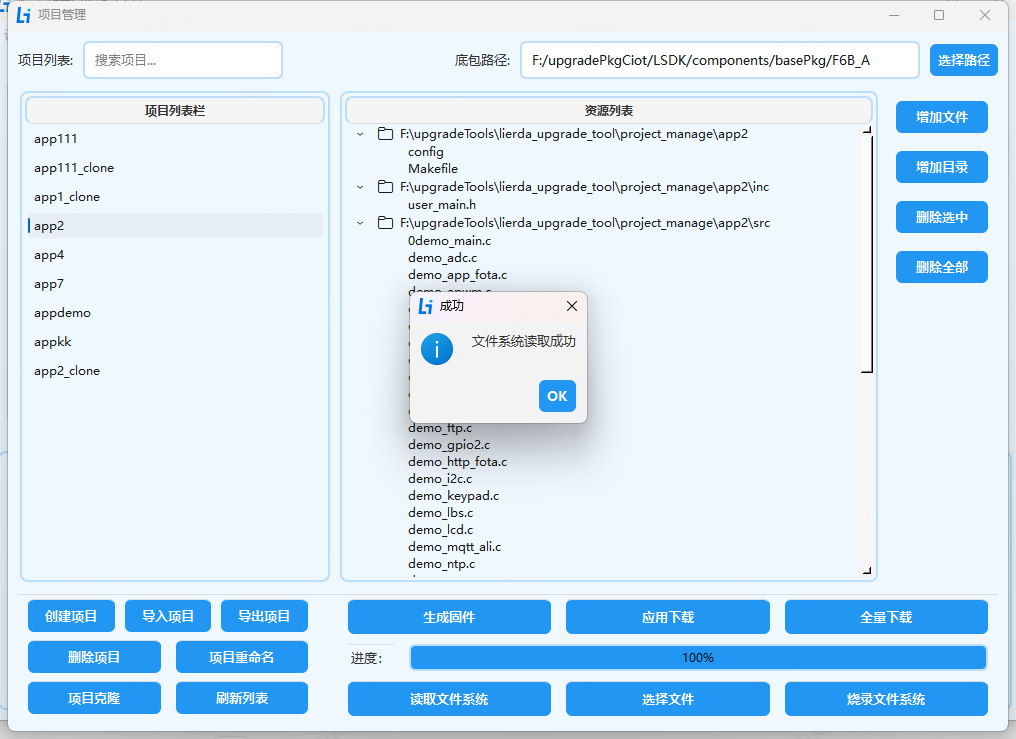

4.3.3 文件系统读写
读写文件系统需要从左侧选中应用包并在右上角选中底包，工具通过应用包名称确认产物所在路径，通过底包路径找到partion_info.txt文件以确认读文件系统的起始地址及长度值。
读写文件系统与烧录流程同样需要切到下载口。切下载口方式见上文，不再赘述。
读文件系统 确保设备进入烧录模式
烧写文件系统 选择需要烧录的文件后点击烧录文件系统按钮，同样确保设备进入烧录模式
5. 注意事项与常见问题
注意事项
文件路径：确保路径不含中文、空格或特殊字符。
设备状态：设备安装驱动后能正常识别，下载前或下载按钮点击之后将设备手动切到下载模式，否则可能导致烧录失败。
烧录过程：严禁在烧录过程中断电或拔出 USB 线，否则可能导致模组固件损坏无法启动。
文件系统操作：文件系统读写操作时确保设备处于烧录模式。
日志配置：日志文件路径确保有写入权限，避免因权限问题导致日志无法保存。
