ADC 开发指导_Rev1.0

English

修订记录

版本

日期

作者

修订内容

Rev1.0

2023-09-11

WTY

创建文档

Rev1.1

2024-03-25

SXX

更改文档名称

Rev1.2

2024-08-28

ZLC

新增参考电压说明

Rev1.3

2024-10-23

YMX

调整文档格式，增加电压、温度范围说明

Rev1.4

2025-02-12

ZLC

增加EC716 liot_adc_resdiv_e 说明

Rev1.4

2025-04-18

ZLC

增加对EC718系列内部与外部分压使用的说明

Rev1.5

2025-04-18

张浩

增加系列常见问题

Rev1.6

2025-08-22

ZLC

修改内外部电压参考说明

Rev1.7

2026-04-23

LJZ

优化文档。修改引言部分，增加电压范围及误差。

1 引言

本文档介绍 NT26 系列 ADC 接口 API 情况，API 接口位于 PLAT\middleware\lierda_open\lierda_api\liot_platform\inc\liot_adc.h 文件声明。

1.1 模组ADC资源总览

  • NT26-KCN（EC716）：4 路 ADC

    • 2 路外部 AIO 电压检测

    • 1 路内部温度传感器

    • 1 路 VBAT 电池电压检测

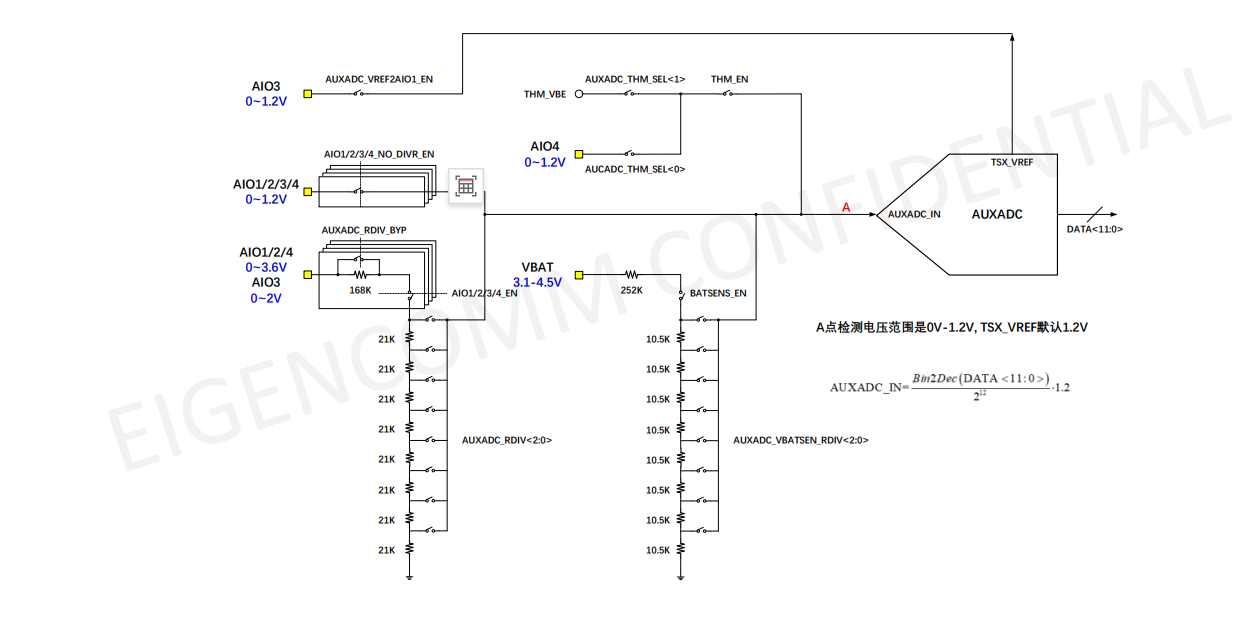

如下是平台716系列内部分压阻值：

_images/ADC开发指导/image_1.png

模组通道

说明

外部可输入电压范围

误差

ADC0~1

信号不经过分压，直接进AUXADC输入口，适用于外部分压

0V ~ 1.2V

常温下±2mV以内

ADC0~1

经过内部分压，最终AUXADC输入电压仍在0-1.2V

0V ~ 3.6V

常温下±20mV以内

VBAT 通道

VBAT电压经过分压电路到达AUXADC输入口

3.1V ~ 4.5V

常温下±20mV以内

温度传感器

芯片内部温度检测

-40°C ~ 85°C

千分之一左右

  • NT26-FCN（EC718）：6 路 ADC

    • 4 路外部 AIO 电压检测

    • 1 路内部温度传感器

    • 1 路 VBAT 电池电压检测

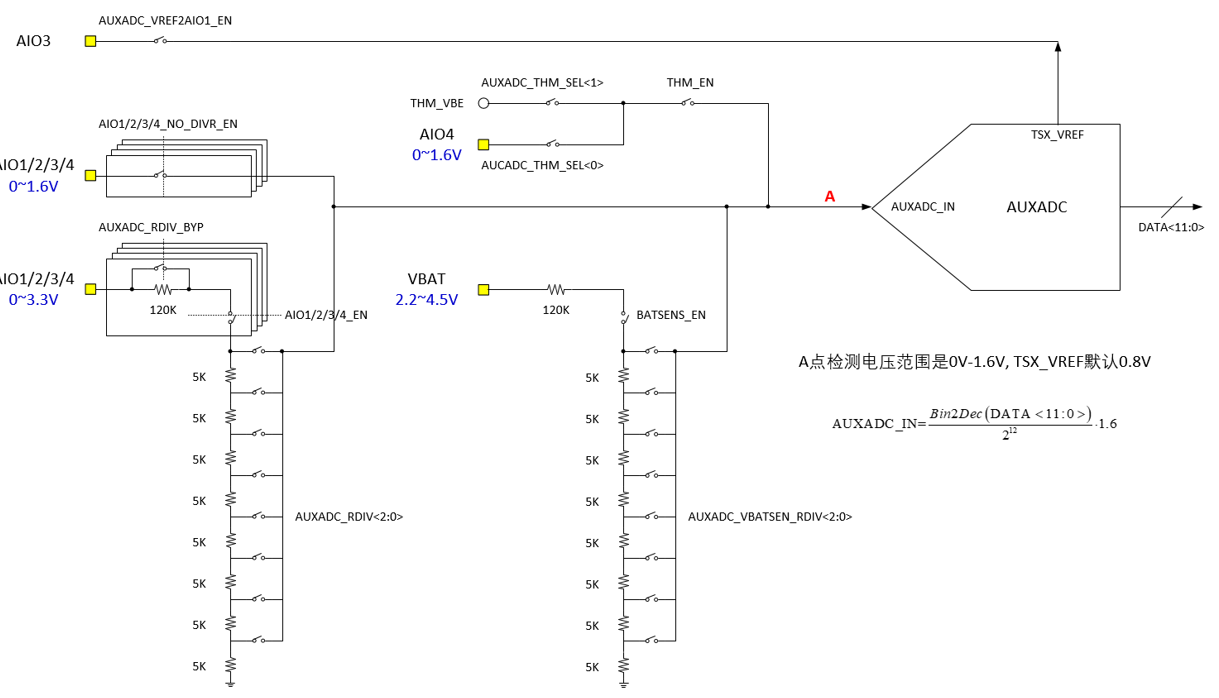

如下是平台718系列内部分压阻值：

_images/ADC开发指导/image_2.png

模组通道

说明

外部可输入电压范围

误差

ADC0~3

信号不经过分压，直接进AUXADC输入口，适用于外部分压

0V ~ 1.6V

常温下±2mV以内

ADC0~3

经过内部分压，最终AUXADC输入电压仍在0-1.6V

0V ~ 3.3V

常温下±20mV以内

VBAT 通道

VBAT电压经过分压电路到达AUXADC输入口，建议选择分压比4/16

2.2V ~ 4.8V

常温下±20mV以内

温度传感器

芯片内部温度检测

-40°C ~ 85°C

千分之一左右

超压警告：超出电压范围会导致采样失真、精度失效，严重会烧毁 ADC 与模拟电路，无法修复。

2 API 函数概览

函数

说明

liot_adc_get_volt()

读取 ADC 通道中的模拟电压值

liot_adc_get_volt_raw()

读取 ADC 通道中的模拟电压值源数据

3 类型说明

3.1 liot_adc_errcode_e

ADC API 执行结果错误码。

声明：

typedef enum
{
    LIOT_ADC_SUCCESS             = 0,
    LIOT_ADC_INVALID_PARAM_ERR   = 10 | (LIOT_COMPONENT_BSP_ADC << 16),
    LIOT_ADC_GET_VALUE_ERROR     = 50 | (LIOT_COMPONENT_BSP_ADC << 16),
    LIOT_ADC_MEM_ADDR_NULL_ERROR = 60 | (LIOT_COMPONENT_BSP_ADC << 16),
    LIOT_ADC_TASK_ERROR,
} liot_adc_errcode_e;

参数：

  • LIOT_ADC_SUCCESS：读取成功。

  • LIOT_ADC_INVALID_PARAM_ERR：无效参数。

  • LIOT_ADC_GET_VALUE_ERROR：读取失败。

  • LIOT_ADC_MEM_ADDR_NULL_ERROR：指针地址为空。

  • LIOT_ADC_TASK_ERROR：ADC任务错误。

3.2 liot_adc_chan_id_e

ADC转换通道选择。

声明：

typedef enum
{
    LIOT_ADC0_CHANNEL,
    LIOT_ADC1_CHANNEL,
    LIOT_ADC2_CHANNEL,
    LIOT_ADC3_CHANNEL,
    LIOT_ADC_THERMAL_CHANNEL,
    LIOT_ADC_VBAT_CHANNEL,
    LIOT_ADC_CHANNEL_MAX,
} liot_adc_chan_id_e;

参数：

  • LIOT_ADC0_CHANNEL：ADC0通道

  • LIOT_ADC1_CHANNEL：ADC1通道

  • LIOT_ADC2_CHANNEL：ADC2通道

  • LIOT_ADC3_CHANNEL：ADC3通道

  • LIOT_ADC_THERMAL_CHANNEL：内部温度传感器通道

  • LIOT_ADC_VBAT_CHANNEL：电源电压通道

  • LIOT_ADC_CHANNEL_MAX：ADC通道数量（该参数不可用）

3.3 liot_adc_resdiv_e

ADC 分压选择。

注意事项：

  • 温度传感器没有分压。

  • VBAT检测内部分压 6/32，暂不支持修改。

  • ADC 0~3 的718系列与716系列分压不同，详情见下方枚举值。

  • LIOT_ADC_AIO_RESDIV_BYPASS 为外部分压方式，其余为内部分压方式。

  • EC718 非 PM 系列，内部分压时 LIOT_ADC_AIO_RESDIV_RATIO_1OVER32 ~ LIOT_ADC_AIO_RESDIV_RATIO_8OVER32 可以使用，LIOT_ADC_AIO_RESDIV_RATIO_12OVER32 ~ LIOT_ADC_AIO_RESDIV_RATIO_28OVER32 不可以使用，会导致芯片内部超压。

声明：

// EC718
typedef enum
{
    LIOT_ADC_AIO_RESDIV_RATIO_1        = 0U,  /**< ADC AIO RESDIV select as VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_28OVER32 = 1U,  /**< ADC AIO RESDIV select as 28/32 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_24OVER32 = 2U,  /**< ADC AIO RESDIV select as 24/32 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_20OVER32 = 3U,  /**< ADC AIO RESDIV select as 20/32 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_16OVER32 = 4U,  /**< ADC AIO RESDIV select as 16/32 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_12OVER32 = 5U,  /**< ADC AIO RESDIV select as 12/32 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_8OVER32  = 6U,  /**< ADC AIO RESDIV select as 8/32 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_7OVER32  = 7U,  /**< ADC AIO RESDIV select as 7/32 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_6OVER32  = 8U,  /**< ADC AIO RESDIV select as 6/32 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_5OVER32  = 9U,  /**< ADC AIO RESDIV select as 5/32 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_4OVER32  = 10U, /**< ADC AIO RESDIV select as 4/32 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_3OVER32  = 11U, /**< ADC AIO RESDIV select as 3/32 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_2OVER32  = 12U, /**< ADC AIO RESDIV select as 2/32 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_1OVER32  = 13U, /**< ADC AIO RESDIV select as 1/32 VIN */
    LIOT_ADC_AIO_RESDIV_BYPASS         = 14U, /**< BYPASS the whole ADC AIO RESDIV network(direct input) */
} liot_adc_resdiv_e;

// EC716
typedef enum
{
    LIOT_ADC_AIO_RESDIV_RATIO_1          = 0U,  /**< ADC AIO RESDIV select as VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_14OVER16   = 1U,  /**< ADC AIO RESDIV select as 14/16 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_12OVER16   = 2U,  /**< ADC AIO RESDIV select as 12/16 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_10OVER16   = 3U,  /**< ADC AIO RESDIV select as 10/16 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_8OVER16    = 4U,  /**< ADC AIO RESDIV select as 8/16 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_7OVER16    = 5U,  /**< ADC AIO RESDIV select as 7/16 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_6OVER16    = 6U,  /**< ADC AIO RESDIV select as 6/16 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_5OVER16    = 7U,  /**< ADC AIO RESDIV select as 5/16 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_4OVER16    = 8U,  /**< ADC AIO RESDIV select as 4/16 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_3OVER16    = 9U,  /**< ADC AIO RESDIV select as 3/16 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_2OVER16    = 10U, /**< ADC AIO RESDIV select as 2/16 VIN */
    LIOT_ADC_AIO_RESDIV_RATIO_1OVER16    = 11U, /**< ADC AIO RESDIV select as 1/16 VIN */
    LIOT_ADC_AIO_RESDIV_BYPASS           = 12U, /**< BYPASS the whole ADC AIO RESDIV network(direct input) */
} liot_adc_resdiv_e;

参数：

  • LIOT_ADC_AIO_RESDIV_RATIO_1：AIO 分压选择输入电压

  • LIOT_ADC_AIO_RESDIV_RATIO_28OVER32：AIO 分压选择28/32输入电压

  • LIOT_ADC_AIO_RESDIV_RATIO_24OVER32：AIO 分压选择24/32输入电压

  • LIOT_ADC_AIO_RESDIV_RATIO_20OVER32：AIO 分压选择20/32输入电压

  • LIOT_ADC_AIO_RESDIV_RATIO_16OVER32：AIO 分压选择16/32输入电压

  • LIOT_ADC_AIO_RESDIV_RATIO_12OVER32：AIO 分压选择12/32输入电压

  • LIOT_ADC_AIO_RESDIV_RATIO_8OVER32：AIO 分压选择8/32输入电压

  • LIOT_ADC_AIO_RESDIV_RATIO_7OVER32：AIO 分压选择7/32输入电压

  • LIOT_ADC_AIO_RESDIV_RATIO_6OVER32：AIO 分压选择6/32输入电压

  • LIOT_ADC_AIO_RESDIV_RATIO_5OVER32：AIO 分压选择5/32输入电压

  • LIOT_ADC_AIO_RESDIV_RATIO_4OVER32：AIO 分压选择4/32输入电压

  • LIOT_ADC_AIO_RESDIV_RATIO_3OVER32：AIO 分压选择3/32输入电压

  • LIOT_ADC_AIO_RESDIV_RATIO_2OVER32：AIO 分压选择2/32输入电压

  • LIOT_ADC_AIO_RESDIV_RATIO_1OVER32：AIO 分压选择1/32输入电压

  • LIOT_ADC_AIO_RESDIV_BYPASS：AIO 分压跳过内部分压网络

4 API 函数详解

4.1 liot_adc_get_volt

该函数用于读取 ADC 通道中未经过内部分压的电压值模拟电压值。

声明：

liot_adc_errcode_e liot_adc_get_volt(liot_adc_chan_id_e liot_adc_channel_id, int *adc_value);

参数：

  • liot_adc_channel_id：[in] 指定 ADC 通道。该 ADC 通道与实际 ADC 物理通道的对应关系详见 3.2 节说明；

  • adc_value：[out] 量取的电压值。单位：mV。

温度检测返回值为真实值，如检测值33，实际温度33℃，温度检测范围：-40~85℃；

电压检测返回值/1000，如检测值3811，实际电压3.811V，检测范围：模组工作电压范围都可检测。

返回值：

liot_adc_errcode_e：执行结果码，请参考 3.1 节说明。

注意： 温度检测功能SDK版本需 ≥ V4.01

4.2 liot_adc_get_volt_raw

该函数用于读取 ADC 通道中经过内部分压后的模拟电压值源数据。

声明：

liot_adc_errcode_e liot_adc_get_volt_raw(liot_adc_chan_id_e liot_adc_channel_id, liot_adc_resdiv_e liot_adc_div, int *adc_value);

参数：

  • liot_adc_channel_id：[in] 指定 ADC 通道。该 ADC 通道与实际 ADC 物理通道的对应关系详见 3.2 节说明；

  • liot_adc_div：[in] ADC 内部分压选择。详见 3.3 节说明；

  • adc_value：[out] 量取经过内部分压后的电压值。单位：mV。

返回值：

liot_adc_errcode_e：执行结果码，请参考 3.1 节说明。

5 代码示例

示例代码参考 PLAT\project\ec7xx_0h00\ap\apps\lierda_app\lierda_examples\liot_adc_demo.c 文件。

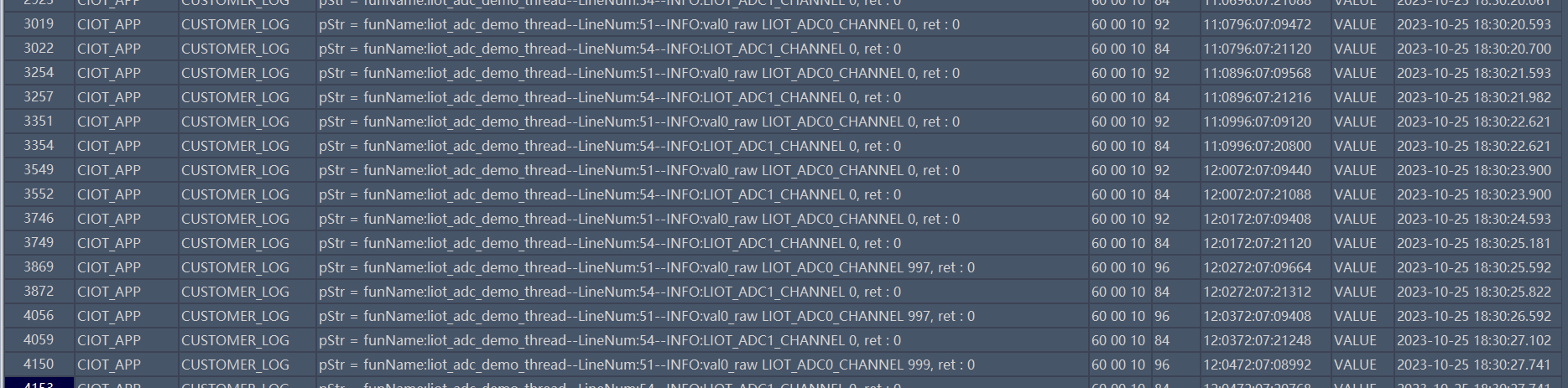

运行结果：

_images/ADC开发指导/image_3.png

6 常见问题

6.1 ADC 精度是多少？

详见模组ADC资源总览章节。

6.2 ADC 管脚浮空也能采样吗？

ADC 管脚浮空：

  1. 如果不选择内部分压，则 ADC 内部是高阻态，输入电压不定，在无外部输入 ADC 信号的情况下有可能会检测到 100mv+ 的电压。

  2. 选择内部分压，则 ADC 分压通路是低阻路径，ADC 浮空的情况下采样到的电压接近 0mv。
