Lierda Cat.1 NT26FxDx OpenKit Lite版_快速上手指南_Rev1.0

文件修订历史

版本	日期	作者	审核	修订内容
Rev1.0	2026-05-20	zxq	zlc	创建文档

1 简介

本文介绍了01_V04硬件的基本情况，介绍如何上手使用，安装驱动，固件下载以及软件上如何跑通一个demo，以帮助客户快速熟悉软硬件环境。

1.1 准备工作

硬件清单

项目	说明
开发板	NT26FxDx OpenKit Lite版开发板
SIM卡	已激活的4G SIM卡，联网功能需要，点亮RGB灯不需要
USB数据线	Type-C数据线，用于连接PC和开发板
PC	Windows 10/11

软件清单

项目	说明
SDK源码	GitHub仓库 / Gitee仓库
代码编辑器	Visual Studio Code或任意文本编辑器，用于查看和修改源码
USB驱动	下载 lierdaCat1usbSetup_V3.4.4.exe，安装后设备管理器会出现Lierda端口，安装方法参考《USB驱动安装指导》
Lierda Tools烧录工具	下载 lierda_upgrade_tool_latest.zip，集编译和烧录于一体，使用方法参考《Lierda 蜂窝固件烧录工具使用指导_Rev1.0》

提示： 使用Lierda Tools编译时不需要单独安装GCC或配置编译环境，工具已内置完整编译链。

2 初识开发板

2.1 开发板硬件功能介绍

在开始之前，了解一些产品的基本参数非常重要。下表提供了NT26-EC718PM AI开发板的特性信息。

请参考《NT26FxDx OpenKit 应用指导_Rev0.1》

3 PC驱动安装

usb驱动是连接PC以及开发板之间的桥梁，在开发过程中，需要烧录固件，AT命令发送以及Log信息的获取，都需要通过USB，因此安装usb驱动是开发工作的必要前提。

安装驱动可以参考文档《Lierda LTE-EC71x OpenCPU USB驱动安装应用指导》，驱动正确安装之后，开发板开机之后，会出现下面三个COM口。

常用下面两个COM口：

Lierda At Port，这是发送AT命令的端口，固件下载和发送AT都会用到这个口；

Lierda Log Port，这是获取Log的端口，如果使用EPAT工具抓log，会用到这个口。

4 烧录工具和Log工具的使用

4.1 烧录工具

《Lierda 蜂窝固件烧录工具使用指导_Rev1.0》

4.2 Log工具

《Windows Log抓取指南_V1.0》

5 如何开机

1、一般插入usb可以直接开机，如果没有开机，看不到com口，可以用PWRKEY。

2、PWRKEY开机(短按500ms开机，长按650ms关机)。

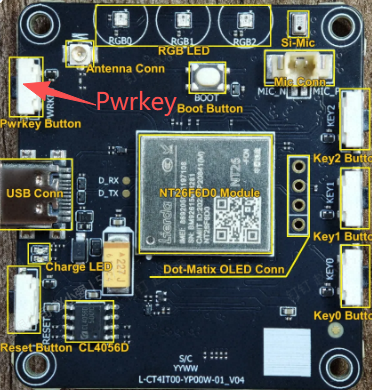

PWRKEY在板子A面，如下图：

6 SDK获取

获取链接如下：

https://github.com/lierda-iot/CAT1.bis_OpenCPU

6.1 Windows下Git安装

在Windows环境下获取SDK，建议先安装Git for Windows，安装完成后可以通过git clone命令拉取SDK源码。

打开Git for Windows官网：https://gitforwindows.org/。
点击Download按钮下载安装包，下载完成后双击安装。
安装过程中如无特殊需求，保持默认选项即可。建议保留Git Bash Here和将Git加入系统环境变量的相关选项，便于后续在命令行中使用Git。
安装完成后，打开Windows命令提示符、PowerShell或Git Bash，输入如下命令确认安装成功：

git --version

若能正常显示Git版本号，说明安装成功。

安装完成后，可以在需要保存SDK的目录下打开Git Bash或命令行，执行如下命令获取SDK：

git clone https://github.com/lierda-iot/CAT1.bis_OpenCPU.git

关于SDK详细介绍，请参考如下文档：

《新手开发指南_Rev1.0》

7 配置并编译RGB灯Demo

7.1 确认模组型号

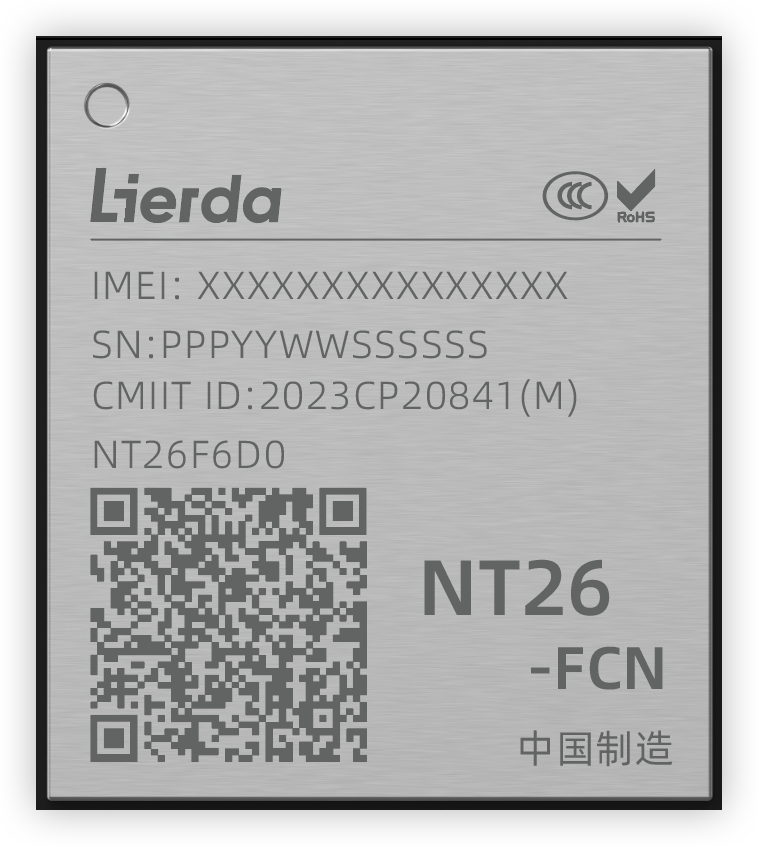

查看模组屏蔽壳上的丝印，确认当前开发板使用的模组型号。

比如丝印上写的是NT26F6D0，则对应底包名称为F6D_A。目前支持的版本和型号如下，最新对应关系可参考SDK中的rules/Makefile.modem文件。

底包名称	芯片型号	适配模组	说明
F6C_A	EC718PM	NT26F6C0	C系列通用版
F6D_A	EC718PM	NT26F6D0, NT26F6D0_EU, NT26F6D0_LA, NT26F6D0_NA	D系列通用版
F6D_GL	EC718PM	NT26F6D0_GL	D系列全球版
K2B_A	EC716E	NT26K2B1, NT26K2B3	B系列，不支持全量OTA
K2E_A	EC716E	NT26K2E0	E系列，不支持全量OTA

后续修改Makefile时需要用到模组型号和底包名称，例如：模组型号为NT26F6D0，底包名称为F6D_A。

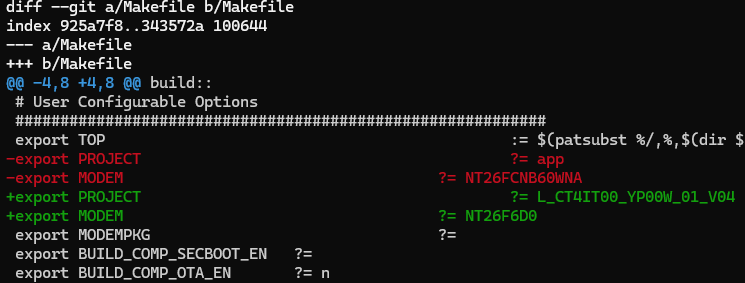

7.2 修改Makefile文件

打开SDK根目录下的Makefile，根据上一步确认的模组型号和底包名称，修改工程、模组和底包配置。

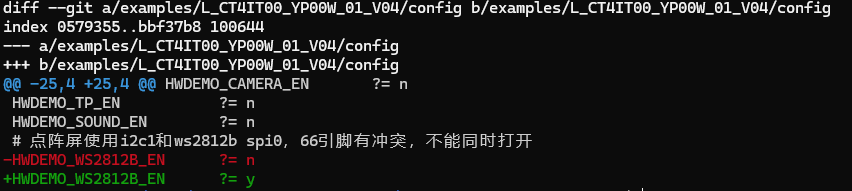

7.3 修改文件examples/L_CT4IT00_YP00W_01_V04/config

此文件控制具体编译哪个demo，比如我们编译RGB灯的demo，也可以选择自己需要的其他demo，可以用宏控选择编译哪个demo。

7.4 编译

方式一：使用Lierda Tools编译（推荐）

打开Lierda Tools工具。
「应用文件夹路径」点击浏览，选择SDK根目录下的examples/L_CT4IT00_YP00W_01_V04文件夹。
「底包路径」点击浏览，选择SDK根目录下的components/basePkg/F6D_A文件夹；如果使用其他模组，请选择与7.1节确认结果一致的底包目录。
点击编译按钮，等待工具提示编译成功。

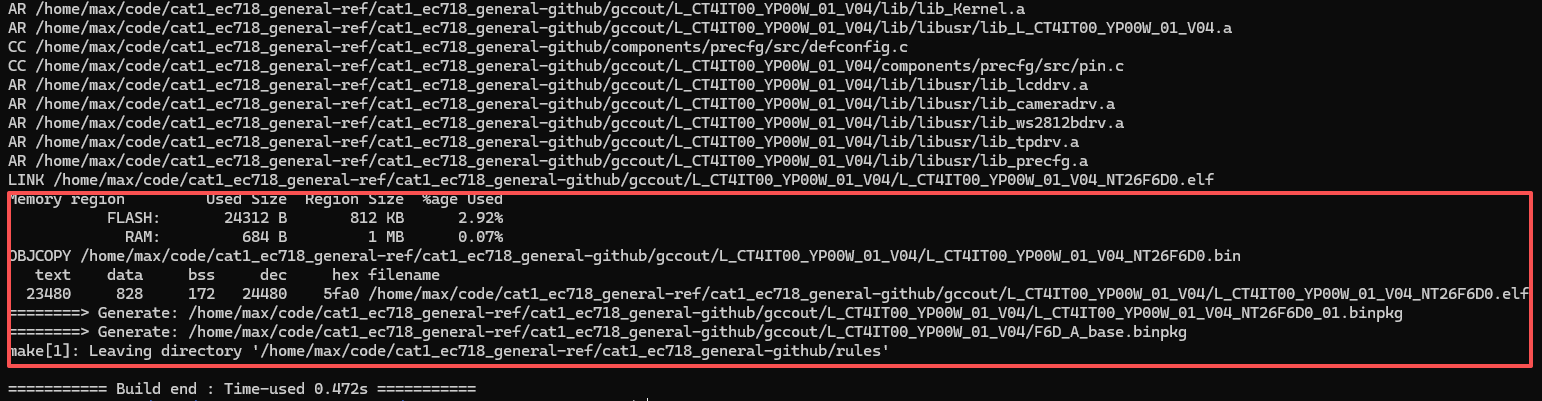

方式二：命令行编译

进入到SDK根目录，然后使用make all命令编译，如果正确编译完，会有如下输出。

8 烧录验证

8.1 进入下载模式

烧录前需要让模组进入下载模式，可使用如下任一方法：

方法一： 按住开发板上的BOOT按键，然后按一下RESET键或重新插拔USB，最后松开BOOT键。
方法二： 在Lierda Tools中点击全量下载后，工具会提示进入下载模式，此时再按上述BOOT和RESET操作即可。

8.2 全量下载

编译完成后，选择烧录固件gccout/L_CT4IT00_YP00W_01_V04/L_CT4IT00_YP00W_01_V04_NT26F6D0_01.binpkg。

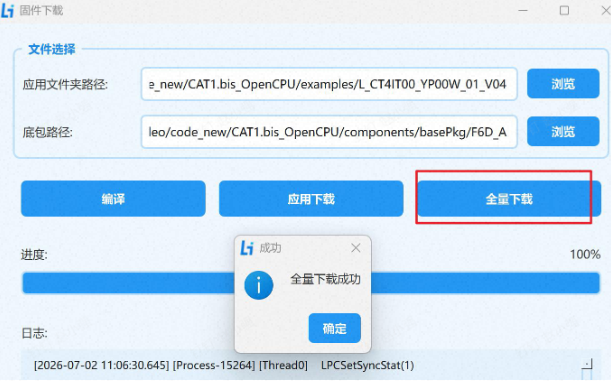

使用下载工具，配置如图所示，注意底包路径和应用文件夹路径的选择。确认设备管理器中能看到Lierda下载端口后，点击全量下载，工具会自动检测端口、烧录固件，并在完成后自动重启设备。

9 查看运行效果

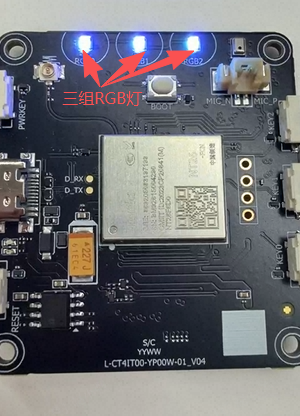

9.1 观察RGB灯

烧录完成后设备自动重启，如果一切正常，RGB灯会不断变化闪烁，表示编译和烧录成功。

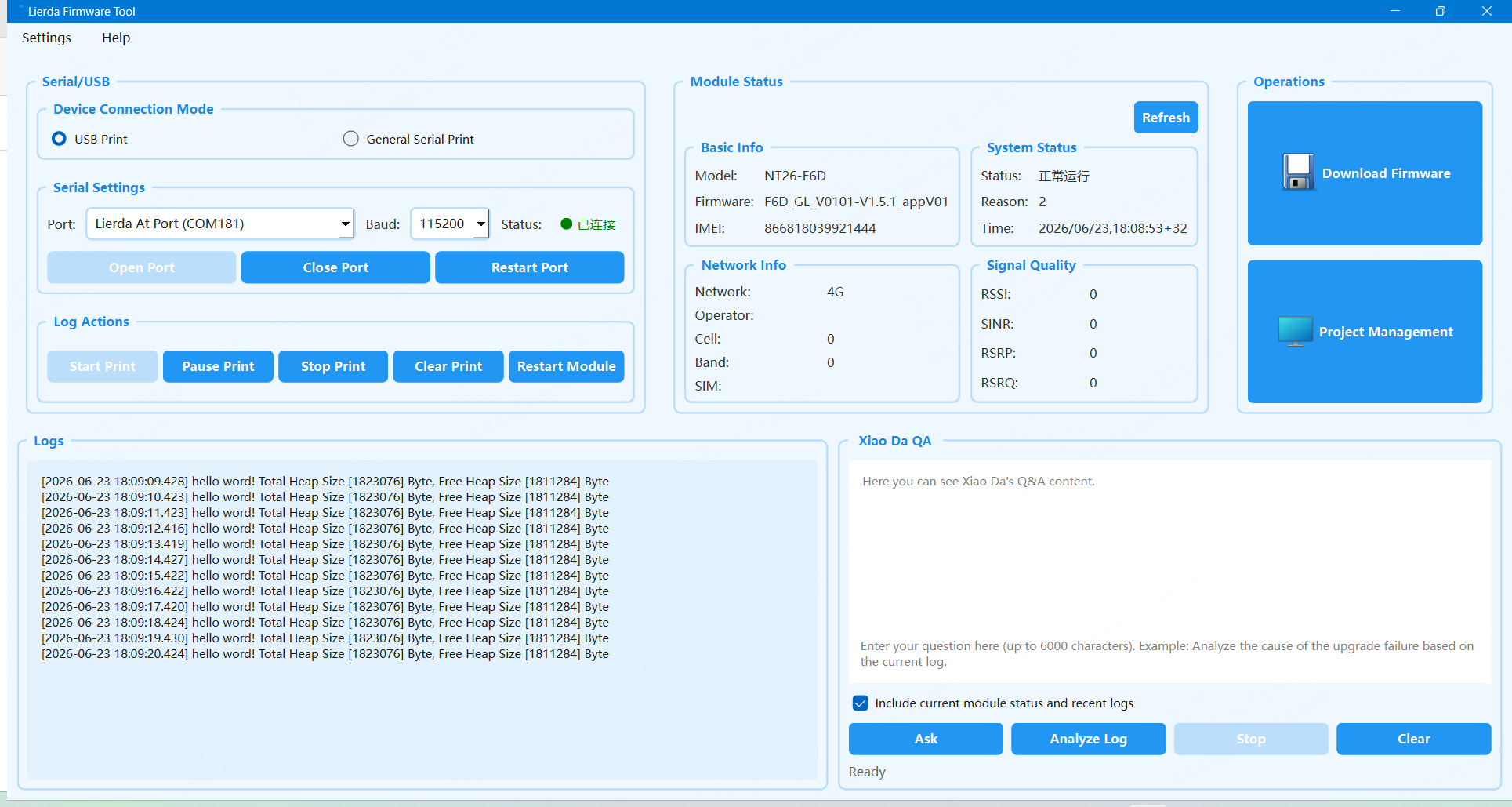

9.2 查看串口日志

如果需要确认程序确实在运行，可以通过串口查看日志输出：

打开Lierda Tools工具。
选择Lierda At Port对应的COM口。
波特率设置为115200。
点击Start Print按钮。

程序启动后，串口会打印类似如下内容，数值会因实际内存情况而变化。

hello word! Total Heap Size [xxxxx] Byte, Free Heap Size [xxxxx] Byte

看到这条日志，说明程序已经成功运行。
