利尔达 LTE Cat.1 bis OpenCPU 产品介绍

本文档用于介绍利尔达 LTE Cat.1 bis OpenCPU 的核心能力、OpenSDK 底包选型、模组能力对比、知识库目录和资料入口。

一、OpenCPU 基本能力

Cat.1 bis OpenCPU 是一种面向蜂窝物联网终端的开放式应用开发方案。开发者可以在通信模组内部运行自己的业务应用，减少外部 MCU 依赖，让终端方案更轻量、更紧凑，也更适合快速迭代。

利尔达 OpenCPU 方案围绕“底包稳定、应用开放、接口标准、工具完整”的思路设计，帮助开发者把主要精力放在业务逻辑、外设适配和产品功能实现上。

核心能力包括：

底包分离：底层系统、通信能力与标准接口稳定维护，用户应用独立开发，降低底层适配风险。
App 独立分区：用户 App 可独立管理和升级，适合量产后的功能迭代、问题修复和长期维护。
秒级编译：主要编译上层 App 工程，减少等待时间，提升高频调试和快速验证效率。
标准接口：常用系统、通信、外设能力以标准化接口开放，便于项目复用和团队协作。
完整工具链：覆盖代码编译、固件下载、日志抓取、运行分析和问题定位。
全量升级：支持按项目需要生成 FOTA 相关文件，降低差分包和多版本维护成本。
开放资料：SDK、接口文档、示例代码和快速开始资料面向公网开放。
量产友好：通过明确底包、模组和工程参数关系，减少导入期反复确认成本。

二、模组支持 OpenCPU 的选型表

模组支持 OpenCPU 的选型表
模组系列	芯片	OpenSDK 底包	适配模组型号	备注
NT26-K B 系列	EC716E	K2B_A	NT26K2B3	适用于 K 系列 Cat.1 bis OpenCPU 方案
NT26-K E 系列	EC716E	K2E_A	NT26K2E0	GNSS定位模组
NT26-F C 系列	EC718PM	—	NT26F6C0	宽压模组
NT26-F D 系列	EC718PM	F6D_A	NT26F6D0、NT26F6D0-GL、NT26F6D0-EU、 NT26F6D0-LA、NT26F6D0-NA、NT26F8D0	D 系列底包

备注

建议导入前同步确认 PROJECT、MODEM、MODEMPKG 三个 Makefile 变量是否匹配；涉及 OTA、SECBOOT、VoLTE 或外设驱动时，还需要确认底包能力开关和项目配置。

三、模组基本能力

模组基本能力
产品	NT26-KCN B系列	NT26-KCN E 系列	NT26-FCN C系列	NT26-FCN D系列

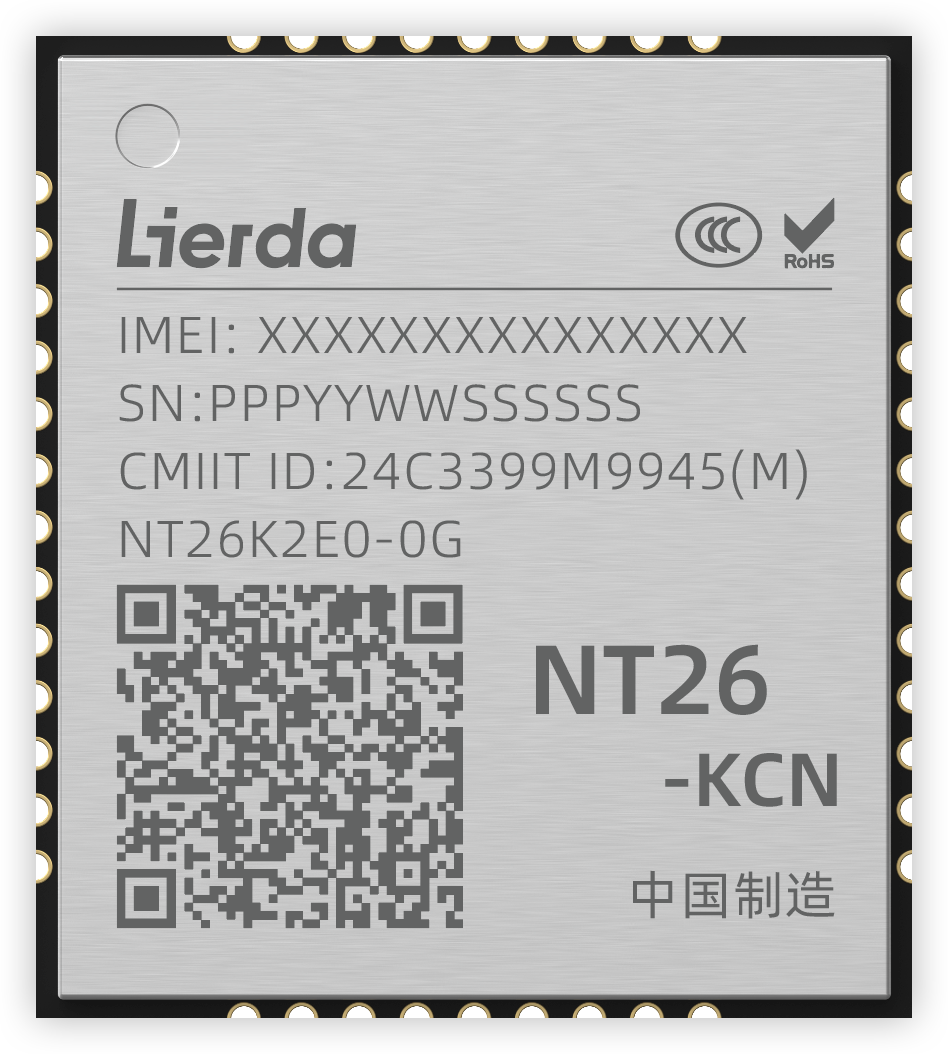

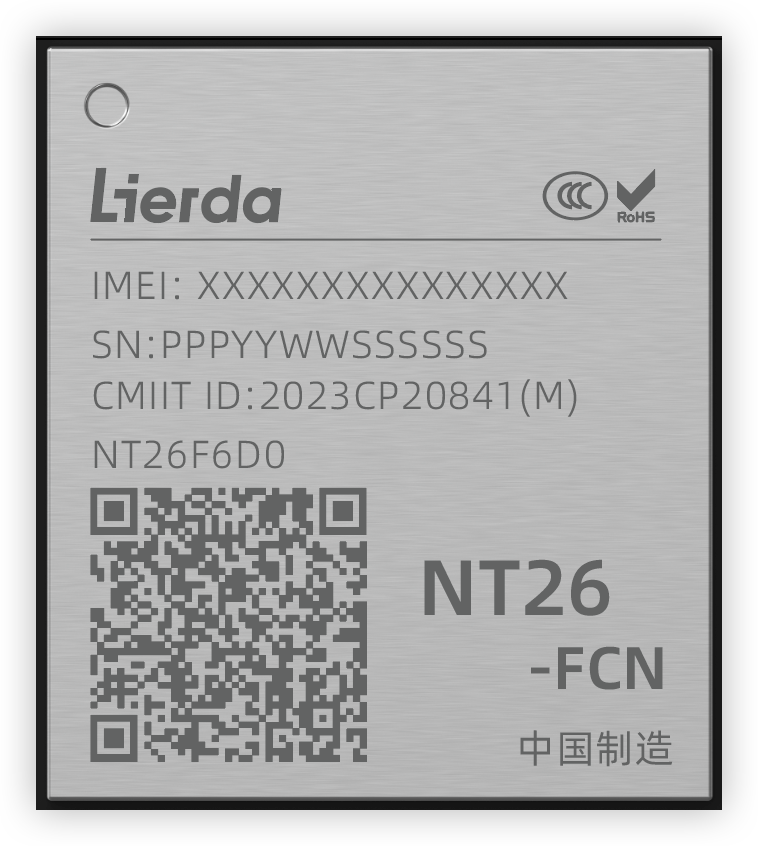

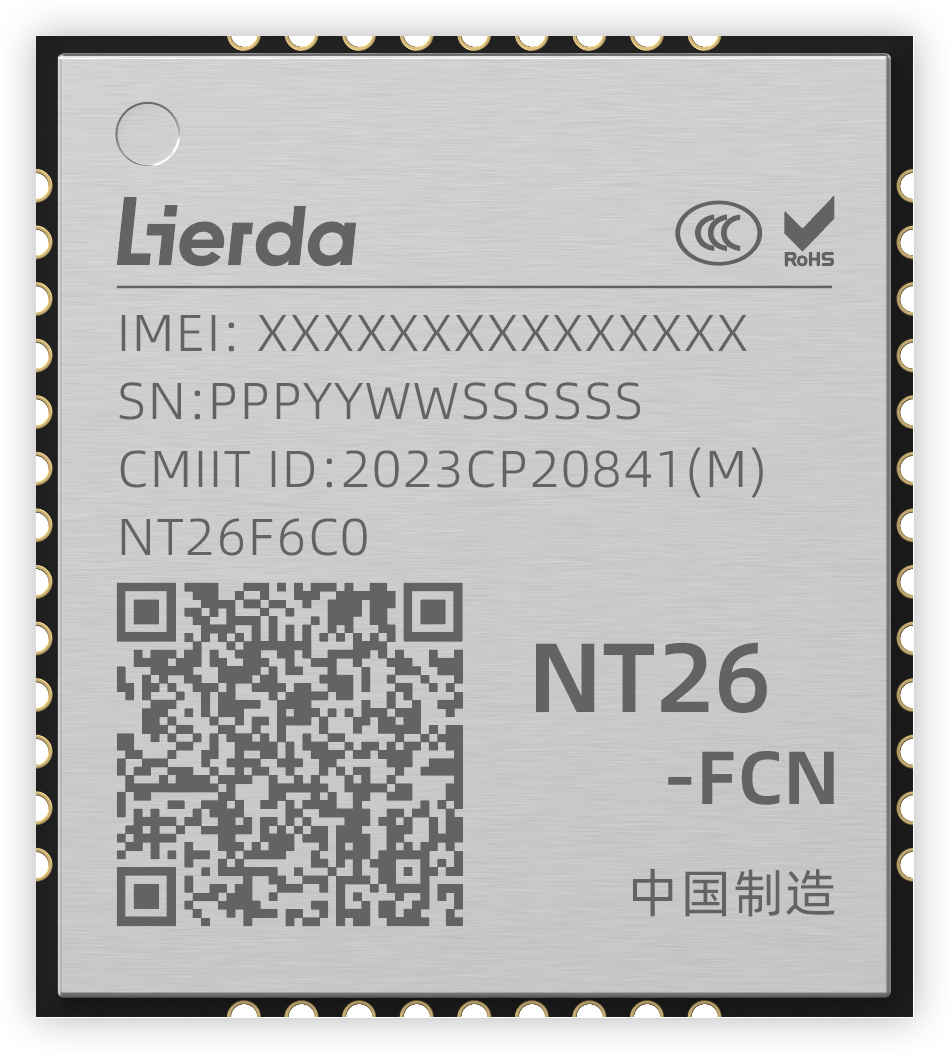

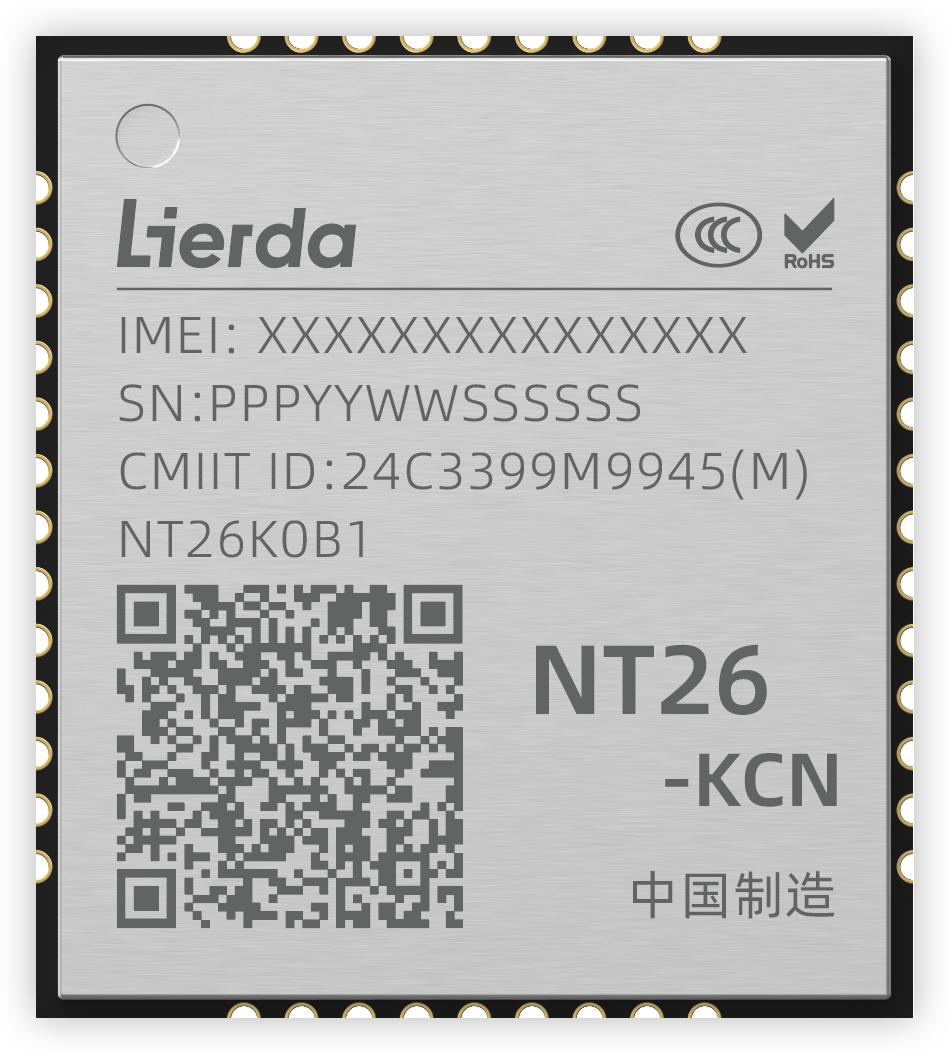

产品图片
封装	LCC+LGA	LCC+LGA	LCC	LGA
尺寸(mm)	17.7x15.8x2.4	17.7x15.8x2.4	17.7x15.8x2.4	17.7x15.8x2.4
引脚数量	109	109	44	109
LTE Category	LTE Cat.1 bis	LTE Cat.1 bis	LTE Cat.1 bis	LTE Cat.1 bis
频段	FDD:B1/3/5/8 TDD:B34/38/39/40/41	FDD:B1/3/5/8 TDD:B34/38/39/40/41	FDD:B1/3/5/8 TDD:B34/38/39/40/41	FDD:B1/3/5/8 TDD:B34/38/39/40/41
FLASH+RAM	2+1MB/4+1MB	4+1MB	4+4MB	4+4MB/4+8MB
重量	约1.4g	约1.4g	约1.4g	约1.4g
工作温度范围	-30°C~+75°C	-30°C~+75°C	-30°C~+75°C	-30°C~+75°C
扩展温度范围	-40°C~+85°C	-40°C~+85°C	-40°C~+85°C	-40°C~+85°C
数据传输
LTE-TDD速率(Max)	8.96Mbps(DL)/3.1Mbps(UL)	8.96Mbps(DL)/3.1Mbps(UL)	8.96Mbps(DL)/3.1Mbps(UL)	8.96Mbps(DL)/3.1Mbps(UL)
LTE-FDD速率(Max)	10Mbps(DL)/5Mbps(UL)	10Mbps(DL)/5Mbps(UL)	10Mbps(DL)/5Mbps(UL)	10Mbps(DL)/5Mbps(UL)
SMS(短信)	可选	可选	可选	可选
网络协议	支持 TCP/UDP/HTTP/SSL/MQTT/FOTA/PPP/RNDIS/FTP/ECM*等	支持 TCP/UDP/HTTP/SSL/MQTT/FOTA/PPP/RNDIS/FTP/ECM*等	支持 TCP/UDP/HTTP(S)/SSL/MQTT(S)/FOTA/FTP/LWM2M 等	支持 TCP/UDP/HTTP(S)/SSL/MQTT(S)/FOTA/PPP/RNDIS/FTP/ECM 等
接口
(U)SIM	x 2	x 2	x 1	x 2
UART	x 3	x 1	x 3	x 3
USB 2.0	× 1	x 3		x 1
I2C	× 1	x 1	x 1	x 1
模拟音频(PWM)	单端	单端	差分	—
数字音频(PCM/I2S)	—	—	支持	支持
ADC	× 2	× 2	x 3	x 2
天线	× 1	× 2	x 1	x 1
VDD_EXT	睡眠掉电(支持定制不掉电*)	睡眠掉电(支持定制不掉电*)	睡眠掉电	睡眠掉电
特殊功能
GNSS	—	GPS/BDS(支持单北斗)	—	—
Wi-Fi Scan	可选	可选	可选	支持
BlueTooth	—	—	—	—
DFOTA	支持	支持	支持	支持
(U)SIM插入检测	支持	支持	—	支持
音频回放/录制	—	—	可选	可选
Volte(软件功能)	—	—	—	可选
固件更新	通过 USB/UART 或 DFOTA 升级	通过 USB/UART 或 DFOTA 升级	通过 UART 或 DFOTA 升级	通过 USB/UART 或 DFOTA 升级
电气参数
供电电压	3.3V~4.5 V, 典型值 3.8V	3.3V~4.5 V, 典型值 3.8V	2.3V~4.5 V, 典型值 3.8V	3.3V~4.5 V, 典型值 3.8V
发射功率	23 dBm ±2.7 dB	23 dBm ±2.7 dB	23dBm±2.7dB	23 dBm ±2.7 dB
功耗(USB 断开)	关机 0.74 μA 6.5 μA @ AT+CFUN=0 0.22 mA @ LTE-FDD PF = 128 0.14 mA @ LTE-FDD PF = 256 3.72 mA @ 空闲LTE-FDD PF = 64	关机 0.86 μA 3.1 μA @ 睡眠 AT+CFUN=0 0.17 mA @ LTE-FDD PF = 128 0.15 mA @ LTE-FDD PF = 256 4.1 mA @ 空闲 LTE-FDD PF = 64	3.14 μA @ AT+CFUN=0 0.273 mA @ LTE-FDD PF = 128 0.142 mA @ LTE-FDD PF = 256 3.47 mA @ 空闲 LTE-FDD PF = 64	关机 0.9 μA 2.6 μA @ AT+CFUN=0 0.21 mA @ LTE-FDD PF = 128 0.15 mA @ LTE-FDD PF = 256 3.27 mA @ 空闲 LTE-FDD PF = 64
软件特征
USB串口驱动	Windows10/11	Windows10/11	Windows10/11	Windows10/11
RIL驱动	Android 7/8/10/11/12/13/15	Android 7/8/10/11/12/13/15	Android 7/8/10/11/12/13/15	Android 7/8/10/11/12/13/15
RNDIS驱动	Windows10/11,Linux2.6/3.x/4.x	Windows10/11,Linux2.6/3.x/4.x	Windows10/11,Linux2.6/3.x/7.x	Windows10/11,Linux2.6/3.x/6.x
ECM驱动	Linux2.6/3.x/4.x	Linux2.6/3.x/4.x	Linux2.6/3.x/7.x	Linux2.6/3.x/6.x
TTS	—	—	支持	支持
认证	强制认证：NAL/SRRC/CCC 运营商认证：电信入库/移动入库/联通入库* 环保认证：RoHS	强制认证：NAL/SRRC/CCC 运营商认证：电信入库/移动入库/联通入库* 环保认证：RoHS	强制认证：NAL/SRRC/CCC 运营商认证：电信入库/移动入库/联通入库* 环保认证：RoHS	强制认证：NAL/SRRC/CCC 运营商认证：电信入库/移动入库/联通入库* 环保认证：RoHS
应用领域	IPC、POS、金融支付、云喇叭、智能表计、智慧共享、定位追踪、BMS等
其他
产品特性	标准数传	Cat.1 bis+定位	宽压版本	Open扩展版
海外主推	是	是	是	是
参考型号	NT26K0B1	NT26K2E0-0G
注释1	*表示功能正在开发或需要做选配	*表示功能正在开发或需要做选配
注释2	本选型表仅展示 AT 透传，更多功能请参考 OpenCPU	本选型表仅展示 AT 透传，更多功能请参考 OpenCPU
注释3	NT26-KCN 系列	NT26-KCN 系列	NT26-FCN 系列	NT26-FCN 系列
