Lierda Cat.1 NT26FxDx OpenKit 应用指导_Rev0.1
[!NOTE] 备注 请拆除外壳查看主板上的丝印型号和版本，以确认您的开发板版本能与应用指导文档对应。
NT26FxDx OpenKit 是一款基于 Cat.1 通信模组的嵌入式开发套件，面向利尔达 NT26F 系列 OpenCPU SDK 的快速评估与开发。该套件集蜂窝联网、语音交互、摄像头、触摸屏、LCD 显示及外设扩展能力于一体，方便客户快速熟悉模组功能并开展应用验证。
开发板内置 NT26FxDx 模组，板载 ES8311 音频编解码芯片、AB/D 类功放、摄像头接口、LCD/点阵屏接口，同时集成锂电池充电管理和多路稳压供电电路。基于该套件，用户可实现联网通信、语音采集与播放、屏幕显示、图像采集等功能，适用于智能终端、语音交互、图像采集及物联网设备等场景的原型开发与功能验证。
本应用指导将帮助您快速上手 NT26FxDx OpenKit ，并提供该款开发板的详细信息。
【结构出爆炸图】
本指南包括如下内容：
硬件版本
该文档仅适用NT26FxDx OpenKit的主板型号：L-CT4IT00-YP00W-01_V04。
PCB型号 |
PCB版本 |
修改记录 |
|---|---|---|
L-CT4IT00-YP00W-01 |
V04 |
/ |
入门指南
本小节将简要介绍 NT26FxDx OpenKit ，说明如何在 NT26FxDx OpenKit 上烧录固件及相关准备工作。
组件介绍
组件型号 |
描述 |
|---|---|
L-CT4IT00-YP00W-01_V04 |
Main Board PCB |
24031C12 |
LCD+TP |
ZJY096I0400WG01 |
OLED |
【准备中】 |
Battery |
【准备中】 |
Enclosure |
【准备中】 |
Camera |
【准备中】 |
LCD ADP PCB |
【准备中】 |
Speaker |
【准备中】 |
Antenna |
L-CT4IT00-YP00W-01_V04 (Main Board PCB)
24031C12 (LCD+TP)
ZJY096I0400WG01 (OLED)
【准备中】
(Enclosure)
【准备中】
(Battery)
【准备中】
(Camera)
【准备中】
(LCD ADP PCB)
【准备中】
(Speaker)
【准备中】
(Antenna)
主板介绍

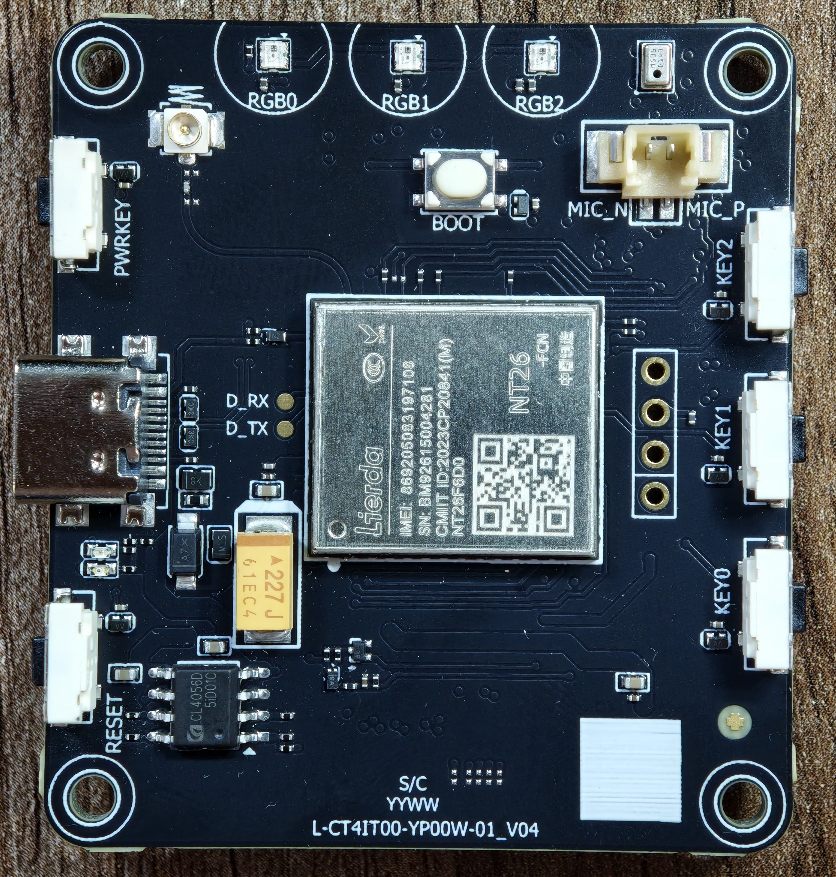

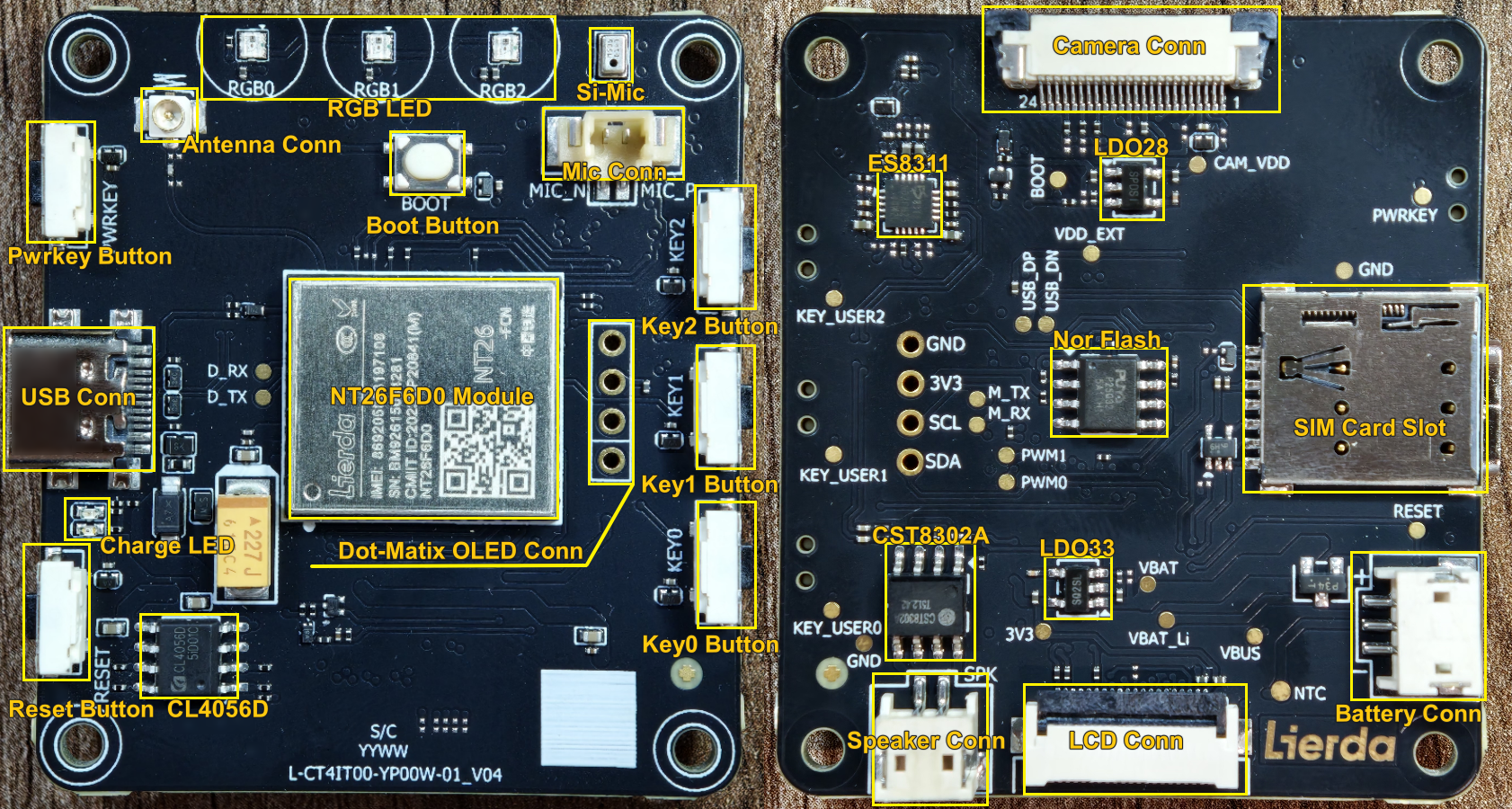

NT26FxDx OpenKit 主要器件和接口介绍如下：
主要器件 (TOP) |
描述 |
|---|---|
Pwrkey 按键 |
Pwrkey ，用于模组开关机 |
USB 连接器*(1)* |
Type-C 接口连接器，用于供电、充电、通信、下载 |
充电指示灯 |
红绿两个指示灯，充电中红灯常亮，充满电时绿灯常亮 |
Reset 按键 |
Reset，用于复位模组 |
CL4056D |
充电管理芯片，适用4.2V电池 |
天线座子 |
IPEX-1 代座子 |
RGB LED |
RGB指示灯，指示模组工作状态 |
板载硅麦 |
与麦克风连接器二选一即可 |
麦克风连接器*(2)* |
1.25mm/2PIN 连接器座子，用于连接驻极体麦克风 |
Boot按键 |
用于强制进入下载模式 |
NT26F6D0 模组 |
Cat.1 bis 模组，支持 OPEN 应用开发 |
点阵屏连接器 |
用于连接 SSD1306 点阵屏 (12864/12832) |
Key0/1/2 按键 |
3个用户自定义按键 |
主要器件 (BOT) |
描述 |
摄像头连接器*(3)* |
0.5mm/24PIN FPC连接器，用于连接摄像头模组 |
ES8311 |
高性能语音编解码芯片 |
LDO28 |
2.8V/300mA低压差线性稳压器 |
Nor flash |
Nor flash芯片，32Mbit，适用于3.3V系统 |
SIM卡座 |
Nano-SIM卡座连接器，用于插入SIM卡 |
CST8302A |
AB/D类功放 |
LDO33 |
3.3V/300mA低压差线性稳压器 |
扬声器连接器 |
1.5mm/2PIN连接器座子，用于连接4Ω/3W喇叭 |
LCD连接器*(4)* |
0.5mm/20PIN FPC连接器，用于连接屏幕转接板 |
电池连接器*(5)* |
1.5mm/3PIN连接器座子 |
[!NOTE] 备注
USB连接器：请使用支持 USB 2.0 并包含 D+/D- 数据线的线缆（非仅充电线）；
麦克风连接器：接口有极性，连接时注意正负线序，接反将无法录音；
摄像头连接器：FPC 连接器为上接触类型（触点朝上），排线金手指需朝下插入；
LCD连接器：连接器为上下双面接触，插入排线时需核对引脚顺序，防止反向；
电池连接器：务必核对电池端子的线序（如正、负、NTC）与板端连接器定义一致，接错可能损坏设备；
外壳接口
外壳关键接口介绍如下：
【准备中】
开始使用
上电前目视检查产品外观是否完好，无明显缺损。
必备硬件
NT26FxDx OpenKit整机
Type-C数据线*
电脑（Windows、Linux 或 macOS）
[!NOTE] 备注 部分 USB 数据线仅支持供电、充电，无法通信、下载，请确保使用的 USB 数据线可以下载固件。
硬件开机
需要USB数据线供电、通信和烧录，使用USB数据线连接PC和NT26FxDx OpenKit，长按开关机按键3秒以上。
安装驱动
驱动安装请参考Lierda 移芯Cat.1 bis模组USB驱动安装指导说明，安装完成后可从设备管理器中看到Lierda的USB端口。
指示灯
NT26FxDx OpenKit通过充电指示灯、RGB指示灯指示充电和运行状态。
充电指示灯
未插入USB时，充电指示灯不亮
插入USB时，充电指示灯亮红灯，正常充电中
插入USB时，充电指示灯亮绿灯，已充满电
RGB指示灯
关机时，RGB指示灯不亮
开机时，正常运行状态下RGB指示灯绿灯常亮
开机时，语音交互状态下RGB指示灯蓝灯闪烁
开机时，异常状态下RGB指示灯红灯常亮（如网络异常）
开机时，关机前RGB指示灯绿灯闪3下
硬件参考
功能框图

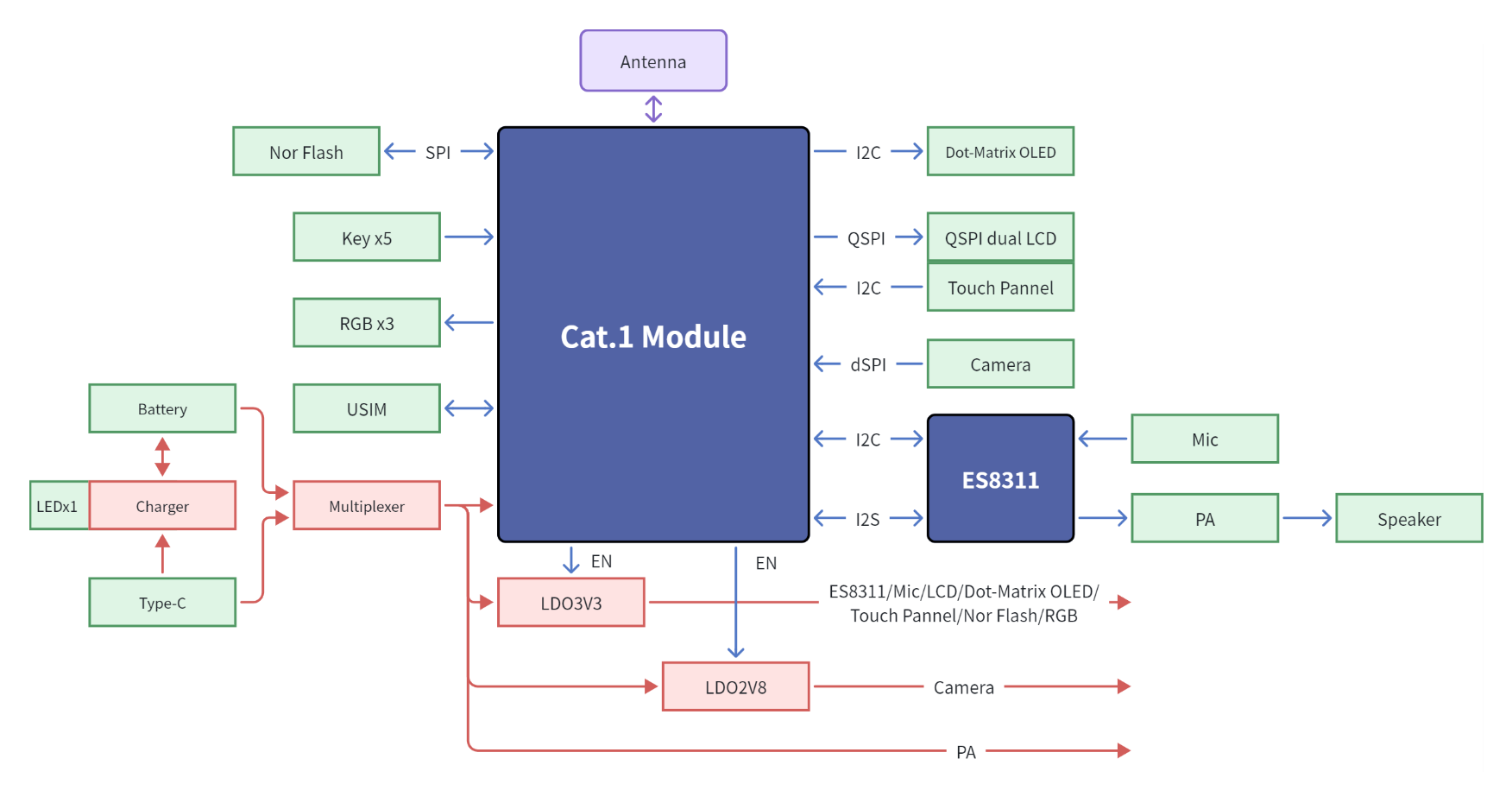

NT26FxDx OpenKit功能框图如下所示。
供电方式
主板上设计有电源切换电路，可通过以下方法为系统供电：
通过电池供电 设备内部集成3.7V锂电池，按下开关机按键3s开机即可。
通过Type-C口供电 将Type-C口的USB数据线插入USB接口，系统电源自动切换至Type-C供电，开启Charge_DET功能时可以USB插入开机，未开启Charge_DET功能时按下开关机按键3s开机即可。
充电电路

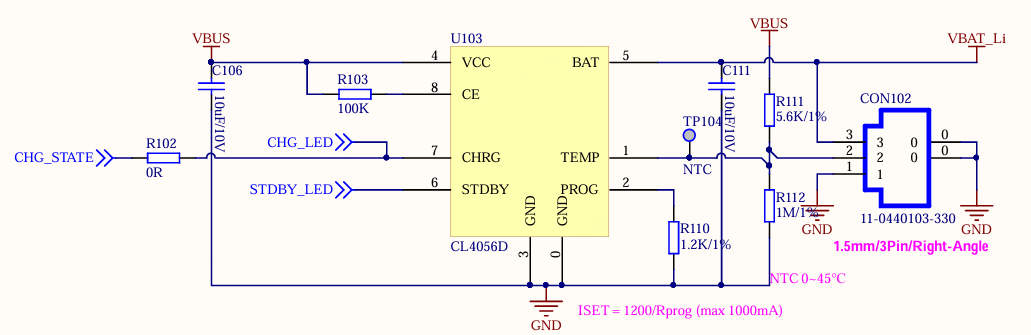

CL4056D最高充电电压4.2V，NTC建议选用R25=100KΩ,B25/50=4250的电池，可搭配53.6KΩ/920KΩ设计的充电范围为0.14℃~45.17℃，R25=10KΩ时可设计的充电范围为0~50℃。如参考电路所示，搭配103040电池（R25=10KΩ,B25/50=3435），设计的充电温度范围为0.46℃~50.22℃。具体计算方式见下表：NTC计算工具(XLSX)
USB接口

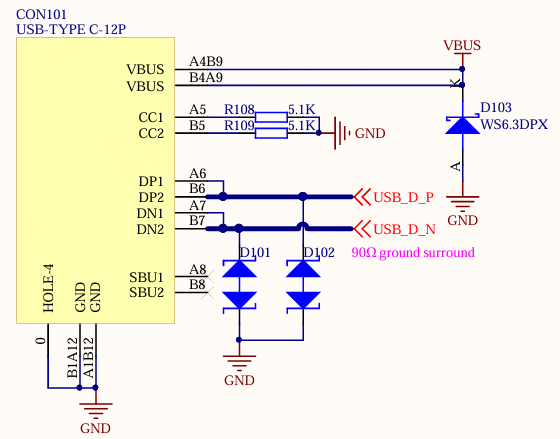

USB Type-C连接器的CC1/CC2引脚默认分别通过5.1kΩ电阻下拉至地，以将设备配置为仅支持充电功能的受电端(Sink)/上行端口(UFP)。
SIM卡接口

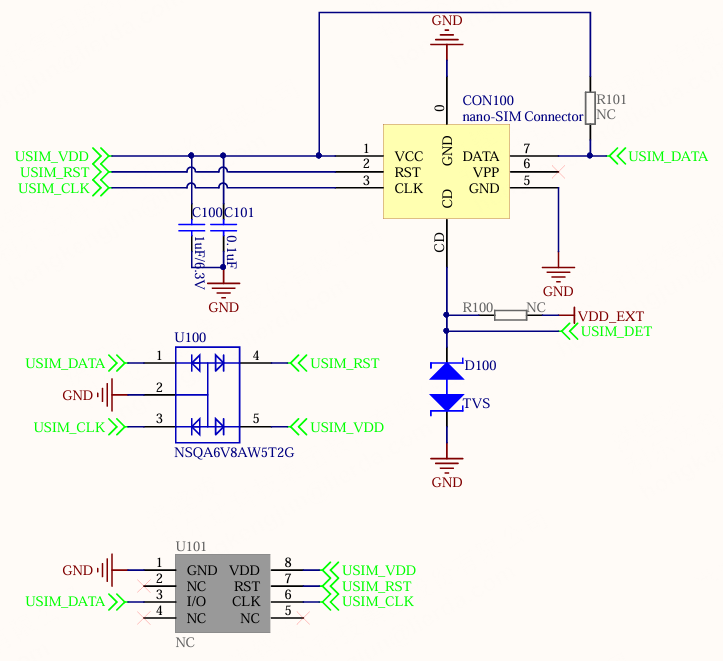

除SIM卡座外，主板上还预留贴片SIM卡封装，两者在PCB上位置重叠，默认使用插拔SIM卡（需用户自备）。
射频接口

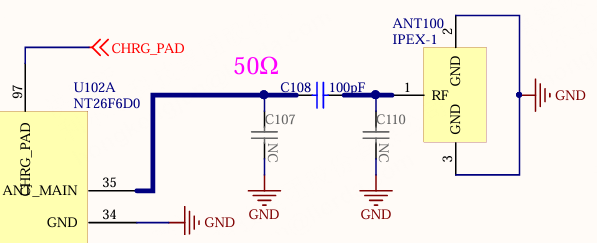

射频接口预留IPEX 1代座子，预留π型匹配，如需更换天线可调整匹配。
按键接口
以下按键存在特殊用法：

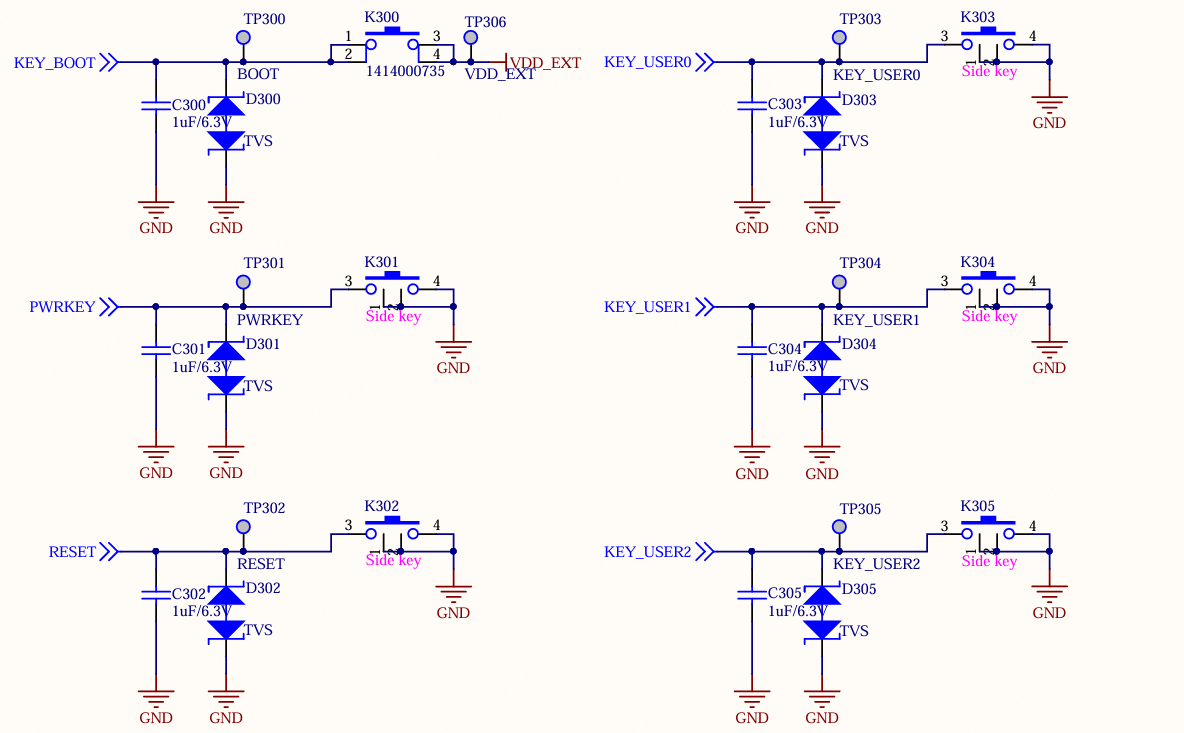

PWRKEY基础用法是作为开关机按键，在开机后可以调整按下时长用作功能按键，如：短按对话、长按关机
KEY_USER0/KEY_USER1可复用为wakeup的按键，中断优先级更高，也可以复用为AGPIO，在模组休眠时保持
点阵屏接口

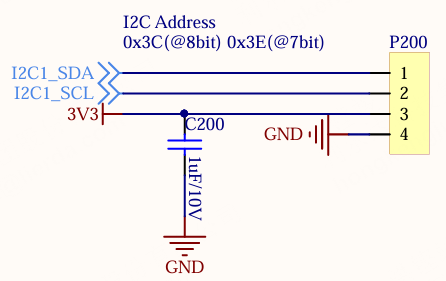

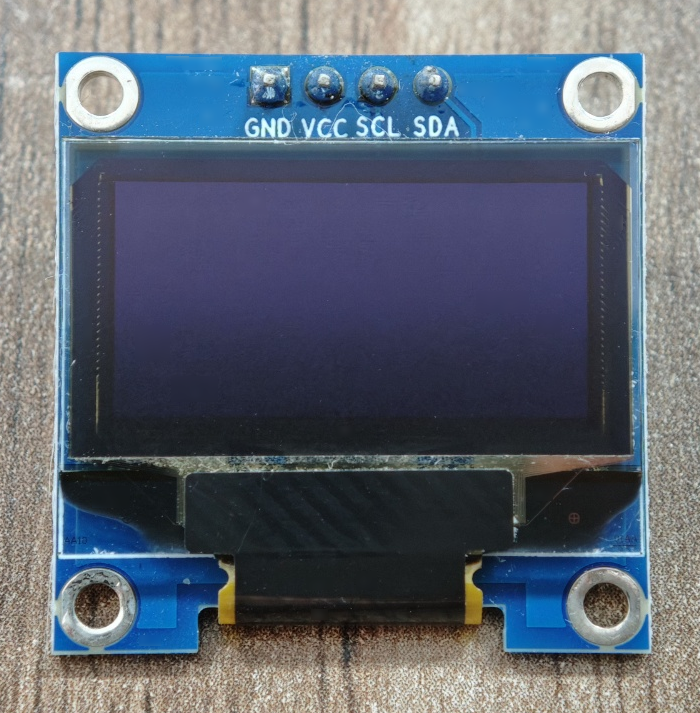

点阵屏接口预留2.54mm/4pin焊接位，可选ZJY096I0400WG01配件焊接使用。 请注意点阵屏上电时序必须满足“3V3先上电、I2C后拉高”，否则概率触发上电时序异常导致黑屏无法使用。
LCD接口

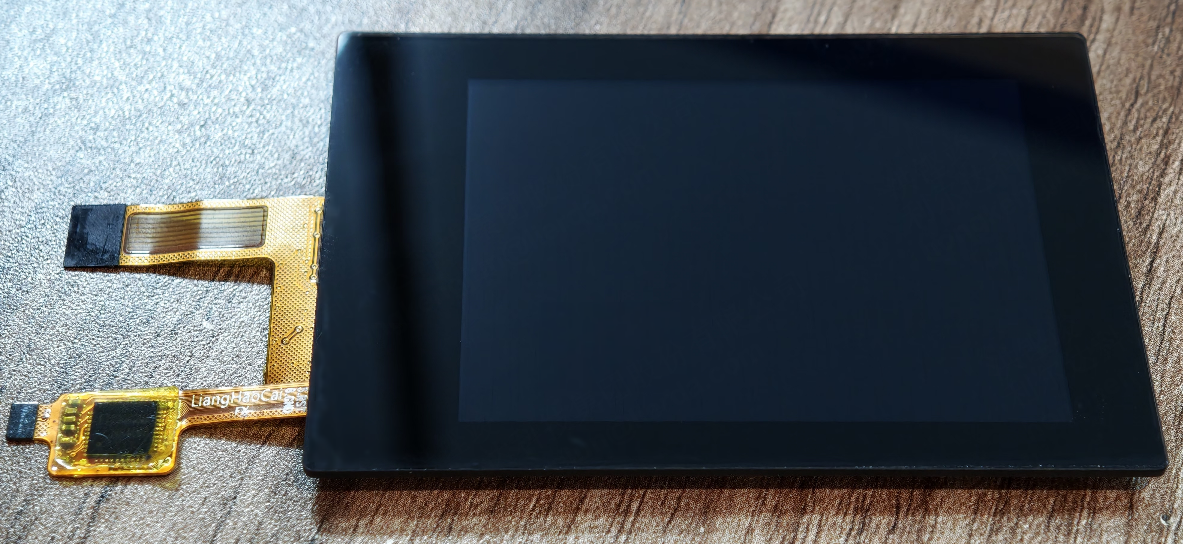

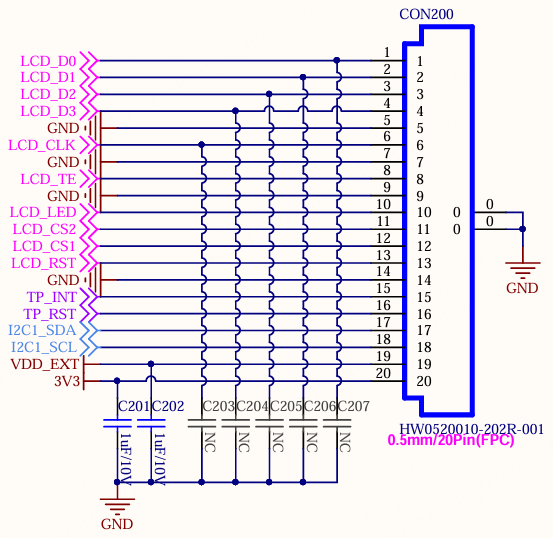

LCD接口提供SPI(单线)、QSPI(四线)两种接口，可选触控面板、双屏。 请注意：由于不同屏幕接口线序、接口位置均存在差异，如需调试屏幕建议搭配转接小板使用！NT26FxDx OpenKit中提供【转接小板型号，未立项】可接24031C12屏。
使用SPI屏时，可选引脚：
屏幕引脚参考 |
对应网络名 |
|---|---|
VCC |
3V3 |
IOVCC |
VDD_EXT |
TE |
LCD_TE |
SDA |
LCD_D0 |
DC |
LCD_D1 |
SCL |
LCD_CLK |
CS |
LCD_CS1/LCD_CS2*(1)* |
RST |
LCD_RST |
GND |
GND |
A |
3V3 |
K |
LCD_LED控NPN*(2)* |
[!NOTE] 备注
如需调试双屏功能，需要在R120焊接1颗0R连接LCD_CS2引脚，I2C1_SCL与LCD_CS2不可同时使用（即点阵屏、触控面板不可与双屏同时使用）

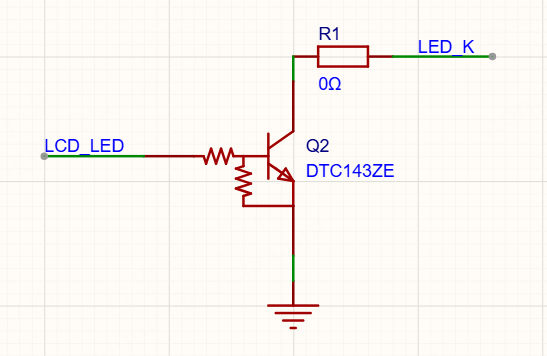

LCD_LED作为EN脚控制背光K极，建议预留限流电阻，小板参考电路如下：
使用QSPI屏时，可选引脚：
屏幕引脚参考 |
对应网络名 |
|
|---|---|---|
GND |
3V3 |
|
LCD_RS |
NC*(1)* |
|
LCD_CS |
LCD_CS1/LCD_CS2*(2)* |
|
LCD_CLK |
LCD_CLK |
|
LCD_D3 |
LCD_D3 |
|
LCD_D2 |
LCD_D2 |
|
LCD_D1 |
LCD_D1 |
|
LCD_D0 |
LCD_D0 |
|
LCD_RT |
LCD_RST |
|
VDD3.3 |
3V3 |
|
VDD3.3 |
3V3 |
|
LEDA |
3V3 |
|
LEDK |
LCD_LED控NPN*(3)* |
|
LCD_TE |
LCD_TE |
|
GND |
3V3 |
[!NOTE] 备注
RS(Register Select 寄存器选择)，也可能命名为DC(Data/Command 数据/命令)，在部分主控上并无定义，如主控芯片GC9B72NA，如有，则将未用上的另一个LCD_CS引脚接入复用为GPIO控制
同上SPI屏不再赘述
同上SPI屏不再赘述
使用触控面板(TP)时，可选引脚：
触控面板引脚参考 |
对应网络名 |
|---|---|
VDD |
3V3 |
SDA |
I2C1_SDA |
SCL |
I2C1_SCL |
INT |
TP_INT |
RST |
TP_RST |
GND |
GND |
Camera接口

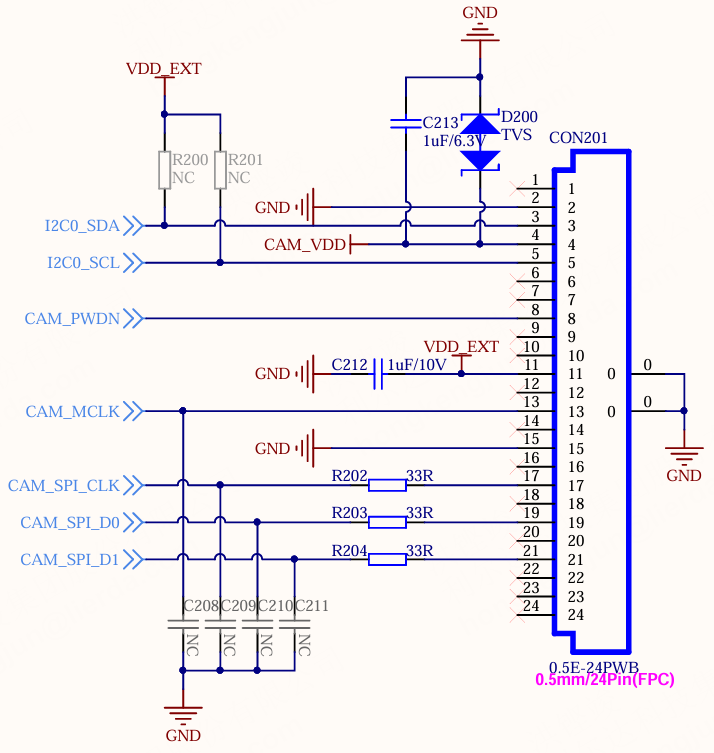

Camera接口提供SPI(单线)、DSPI(双线)两种接口，推荐主控为GC032A和BF30A2。
音频接口
Codec芯片

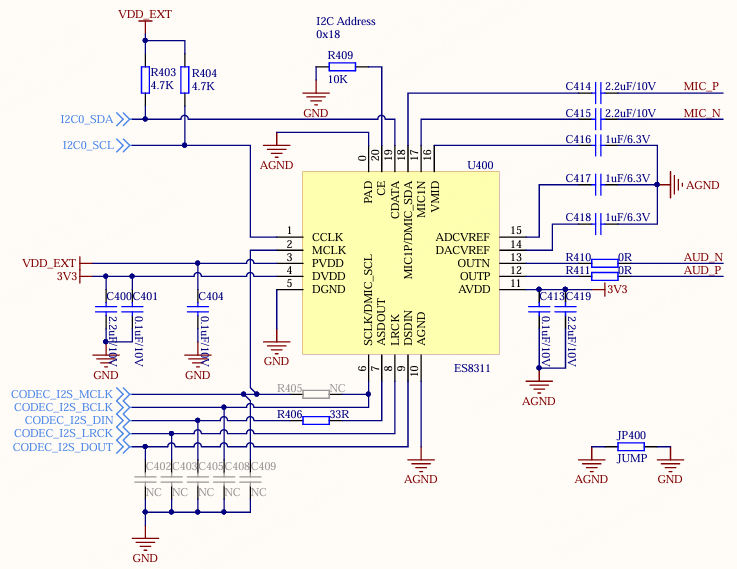

Codec芯片ES8311与Cat.1 bis模组通过I2S和I2C接口进行通信和配置。
麦克风接口

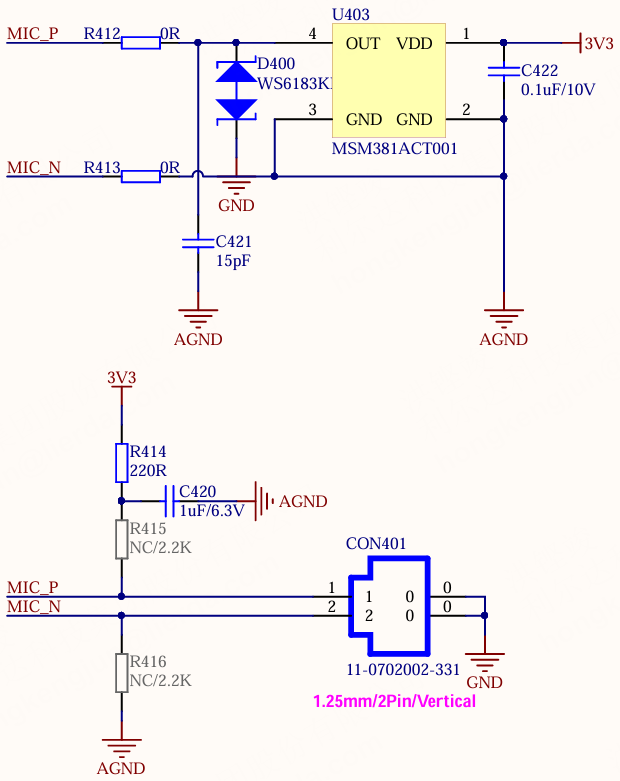

主板已有On-Board硅麦，如需外接其他驻极体麦克风请注意端子线序，正负极接反时无法驱动，并拆除R412/R413的0Ω，在R415/R416位置上焊接2.2KΩ。
喇叭接口

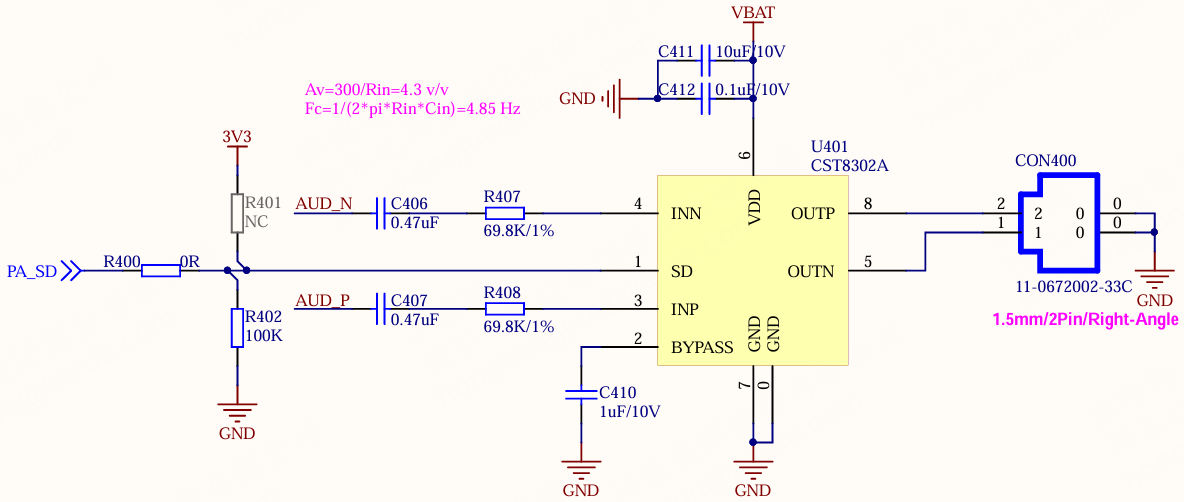

功放放大倍数应与前级音频输出峰峰值、喇叭相匹配，避免音量太小或者削顶失真。音频输入建议选用差分输入，提高音频抗干扰能力。
指示灯接口
RGB指示灯

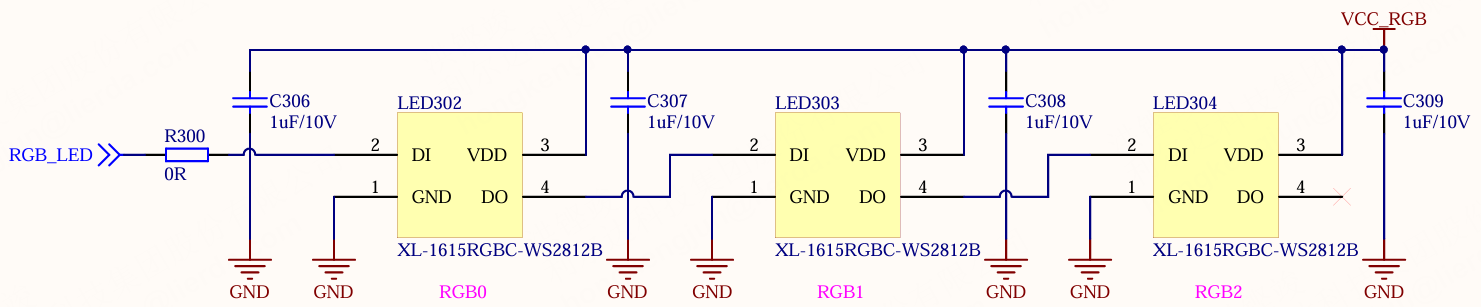

RGB LED通信接口符合WS2812时序。

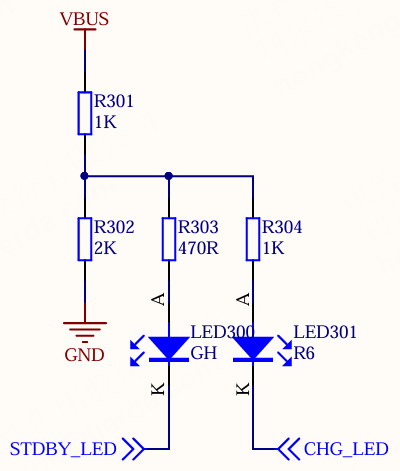

充电指示灯
充电指示灯在USB插入时亮起，正常充电中亮红灯，充满电时亮绿灯。
