Lierda Cat.1 NT26FxDx OpenKit TiRTC 快速开始指南_Rev1.0

English

本文用于帮助开发者从源码完成编译、烧录、上电、设备绑定，并跑通第一个 TiRTC 业务功能。本文只覆盖首次使用的最短路径；全部功能说明请参考 小达Call-微信电话。

1. 适用范围

项目

内容

工程

examples/NT26FxDx_OpenKit_TiRTC

主板

L-CT4IT00-YP00W-01_V04

模组

NT26F6D0

底包

F6D_A

显示

128×64 SSD1306 OLED

首个业务演示

AI 语音对讲

本指南基于利尔达 OpenCPU SDK 和 NT26FxDx OpenKit 编写。OpenKit 的通用硬件、 USB 驱动、烧录工具和下载模式说明，参考 NT26FxDx OpenKit 快速上手指南。

2. 准备工作

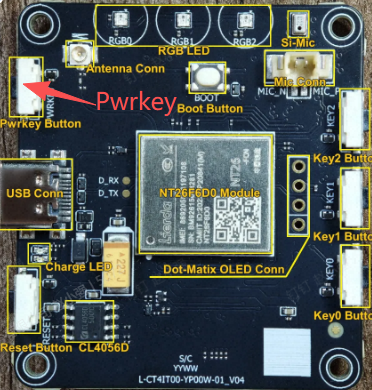

2.1 硬件准备

  • NT26FxDx OpenKit，确认主板丝印为 L-CT4IT00-YP00W-01_V04；

  • NT26F6D0 模组；

  • 可正常注册和上网的 Nano-SIM 卡；

  • 4G 天线；

  • 128×64 SSD1306 OLED；

  • 板载或外接麦克风；

  • 4 Ω 扬声器；

  • 支持 USB 2.0 数据通信的 Type-C 数据线。

连接 OLED、麦克风、扬声器、SIM 卡和 4G 天线，使用 USB 数据线连接电脑和开发板。 OLED 的线序和接口位置应以实际开发板丝印及应用指导为准。

2.2 软件准备

  • 利尔达 OpenCPU SDK 源码；

  • F6D_A 底包；

  • GCC 编译环境，或利尔达 Tools；

  • 利尔达 USB 驱动；

  • 烧录工具；

  • 串口日志工具。

USB 驱动、烧录工具和串口工具的安装方法，参考 NT26FxDx OpenKit 快速上手指南。

3. 编译工程

3.1 确认根目录配置

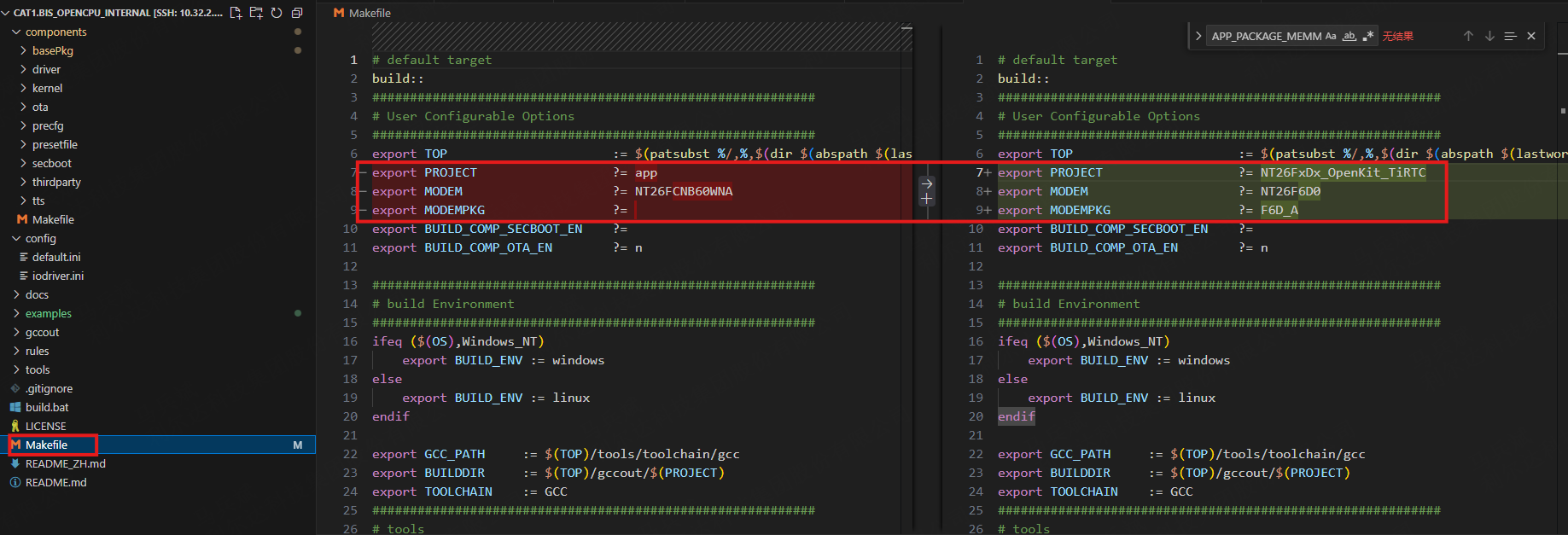

在 SDK 根目录打开 Makefile，确认工程、模组和底包配置如下：

PROJECT  ?= NT26FxDx_OpenKit_TiRTC
MODEM    ?= NT26F6D0
MODEMPKG ?= F6D_A

也可以不修改根目录文件，直接在 SDK 根目录执行带参数的命令：

make PROJECT=NT26FxDx_OpenKit_TiRTC MODEM=NT26F6D0 MODEMPKG=F6D_A all

如果根目录 Makefile 已经是上述配置，执行：

make all

3.2 执行编译

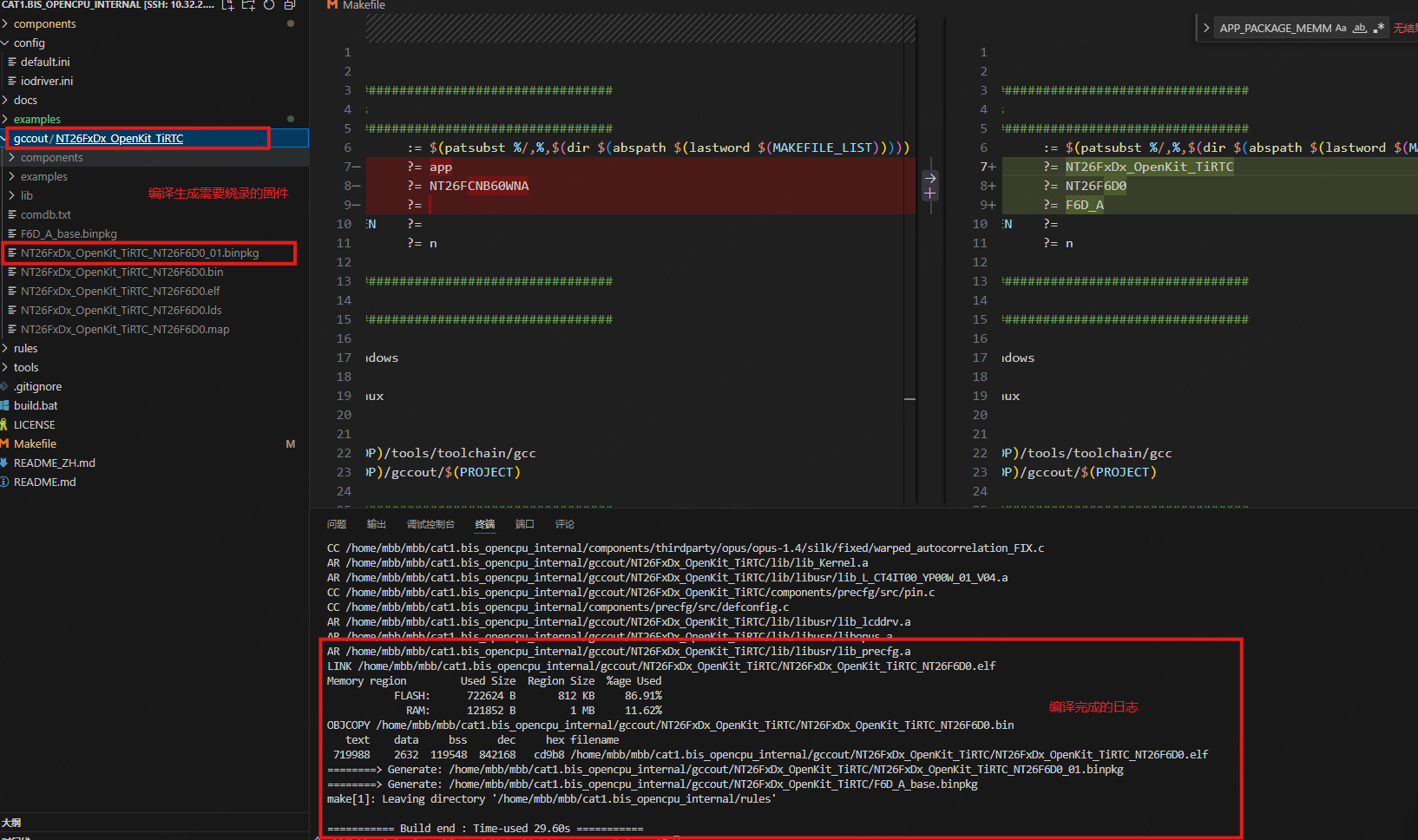

进入 SDK 根目录执行 make all，等待编译完成。TiRTC 应用默认配置位于：

examples\NT26FxDx_OpenKit_TiRTC\config

默认开启按键、OLED、网络时间、设备绑定、TiRTC runtime、AI、WX、DEV 和 LIVE。 首次跑通时不需要修改该文件。

编译输出目录为：

gccout/NT26FxDx_OpenKit_TiRTC/

在该目录中查找本项目生成的 .binpkg 固件包。烧录时必须使用本项目和 NT26F6D0/F6D_A 对应的固件包。

4. 烧录固件

4.1 进入下载模式

  1. 保持开发板通过 USB 连接电脑。

  2. 按住开发板上的 BOOT 按键。

  3. 按一下 RESET，或者重新插拔 USB。

  4. 松开 BOOT，在设备管理器中确认出现利尔达下载端口 Lierda QDLoade Port。

4.2 使用烧录工具

  1. 打开利尔达 Tools 或对应烧录工具。

  2. 选择应用文件夹：SDK 根目录下的 examples/NT26FxDx_OpenKit_TiRTC。

  3. 选择底包路径：SDK 根目录下的 components/basePkg/F6D_A。

  4. 选择硬件型号 NT26F6D0。

  5. 选择第 3 章生成的 .binpkg，执行全量下载。

  6. 等待烧录完成，设备自动重启；如果没有自动重启，重新上电。

具体工具界面和下载模式操作可参考普通 OpenKit 快速上手指南。TiRTC 项目的 应用路径和输出文件名与普通 NT26FxDx_OpenKit 项目不同，操作时不要选错目录。

5. 首次上电和绑定

5.1 观察启动过程

烧录完成后设备重启，正常情况下 OLED 依次可能显示：

UI READY -> WAIT LTE -> WAIT 4G
         -> SERVICE -> CHECK -> GET CODE -> 六位绑定码

不同网络环境下，部分中间页面可能一闪而过。首次启动需要等待 LTE 注册、 IPv4 数据连接和平台服务就绪。若已经绑定过，设备可能跳过验证码直接进入首页。

5.2 网页绑定设备

  1. 打开探鸽体验平台并注册或登录。

  2. 进入我的设备。

  3. 点击“添加设备”或“绑定设备”。

  4. 选择“验证码绑定”。

  5. 输入 OLED 当前显示的六位绑定码。

  6. 点击“确认绑定”，等待网页提示绑定成功。

  7. 设备显示检查服务端状态后进入首页，首页菜单为 AI/WX/DEV/SET。

绑定码有有效时间，超时后等待设备重新申请并输入新的六位绑定码。网页绑定 和微信小程序授权是两个独立步骤；本次 AI 首次演示只需要完成网页绑定。

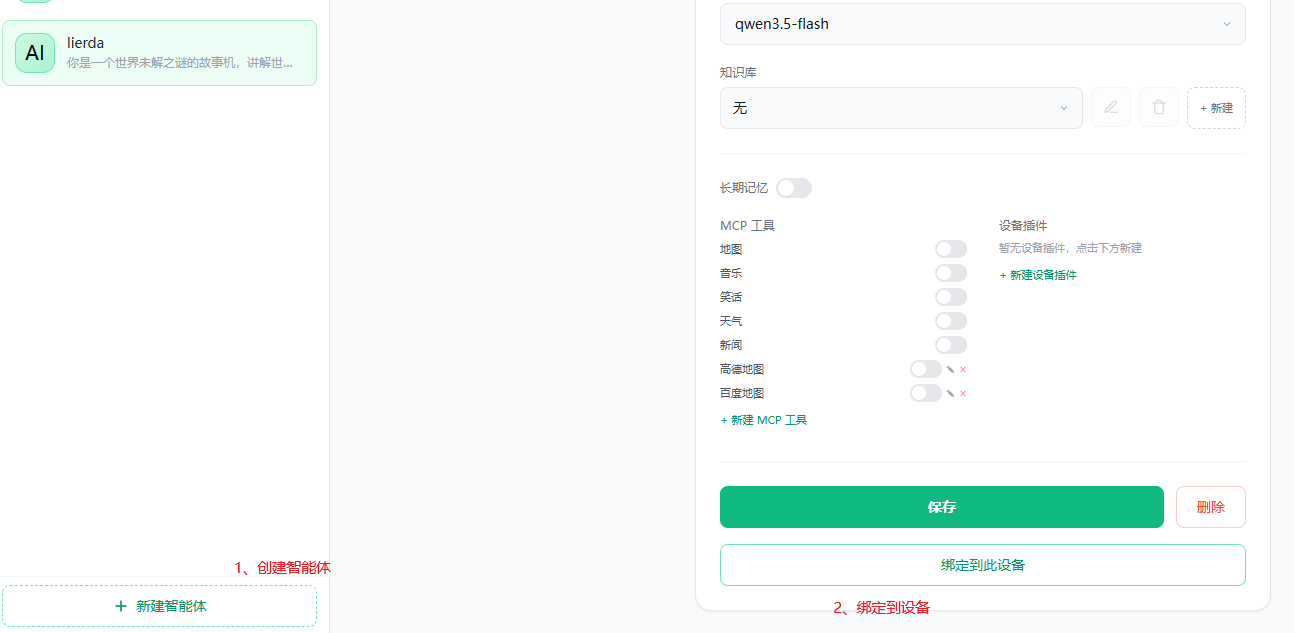

5.3 绑定 AI 智能体

  1. 在平台“我的设备”中找到刚绑定的设备。

  2. 点击设备卡片中的“智能体”。

  3. 选择已有智能体，或新建智能体并填写名称和角色设定。

  4. 点击“绑定到此设备”，确认页面显示已绑定状态。

如果设备没有绑定 AI 智能体，进入 AI 页面时可能在 GET TOKEN 阶段显示错误。

6. 第一个功能演示：AI 语音对讲

完成绑定后，按以下流程跑通第一个完整业务：

  1. 确认设备停留在首页，默认选中 AI。

  2. 如果光标不在 AI，按 KEY0 循环选择 AI。

  3. 按一次 KEY1 进入 AI 页面。

  4. 等待 OLED 显示 LISTENING。

  5. 对着麦克风说一句话，例如“你好，请介绍一下自己”。

  6. OLED 显示 AI SPEAK，从扬声器听到 AI 回复。

  7. 回复结束后设备重新显示 LISTENING，可以继续对话。

  8. 按 KEY2 结束会话并返回首页。

首次验证的成功标准：

  • OLED 可以正常显示页面；

  • KEY1 可以进入 AI；

  • 设备可以从 LISTENING 切换到 AI SPEAK；

  • 麦克风采集和扬声器播放均正常；

  • KEY2 可以结束会话并返回首页。

AI 当前为半双工：LISTENING 时讲话，AI SPEAK 时播放回复，播放期间会暂停 麦克风采集。没有绑定 AI 智能体、网络不可用或音频连接异常时，设备会显示错误， 请记录 OLED 错误码和串口日志。

7. 继续体验其他功能

首次 AI 演示成功后，可以按应用指导中的功能章节继续验证：

功能

首页入口

额外准备

SET 音频设置

SET

不需要对端设备

WX 微信电话

WX

“探鸽小钛”授权和上报

DEV 设备电话

DEV

另一台已绑定且在线的设备

LIVE 网页实时语音

网页端发起

设备停留首页且其他业务空闲

完整步骤、正常现象、限制和演示媒体要求，请参考 TiRTC 功能演示指南。

8. 快速排查

现象

优先检查

电脑没有利尔达端口

USB 数据线、USB 驱动、设备是否开机

无法进入下载模式

按键顺序是否为 BOOT + RESET，是否确认下载端口

编译找不到工程

PROJECT 是否为 NT26FxDx_OpenKit_TiRTC，工程目录是否存在

OLED 黑屏

OLED 供电、线序、I2C1 pin57/pin66、地址 0x3C/0x3D

一直等待 LTE

SIM 卡、天线、套餐和运营商网络

没有显示绑定码

等待网络和服务就绪，查看串口日志

AI 获取凭据失败

网页绑定状态、AI 智能体绑定、网络和串口日志

AI 无声音

麦克风、扬声器、ES8311、音频线序和音量设置

记录故障时，至少保留 OLED 状态、错误码、发生时间和串口日志。全部错误码、 异常恢复和按键状态请查看源码工程中的：

examples/NT26FxDx_OpenKit_TiRTC/tirtc/docs/当前设备操作.md
