1 简介
本文档面向使用 Lierda LTE-EC71X 系列（EC716 / EC718 / EC718M）模组进行 OpenCPU 二次开发的工程师，系统介绍了 I2C API 的功能特性、接口定义及使用方法。文档涵盖 I2C 基础概念、端口说明、接收/发送机制、API 详解以及完整代码示例，帮助开发者快速上手并正确集成串口通信功能。
LTE-EC71X 系列模组支持 2 路 I2C，详细 IO 复用参考请参考硬件资料。
2 基础概念
I2C是一种多主机、两线制、低速串行通信总线，广泛用于微控制器和各种外围设备之间的通信。它使用两条线路：串行数据线（SDA）和串行时钟线（SCL）进行双向传输。
SCL：串行时钟线 —— 由主机产生时钟
SDA：串行数据线 —— 双向传输数据

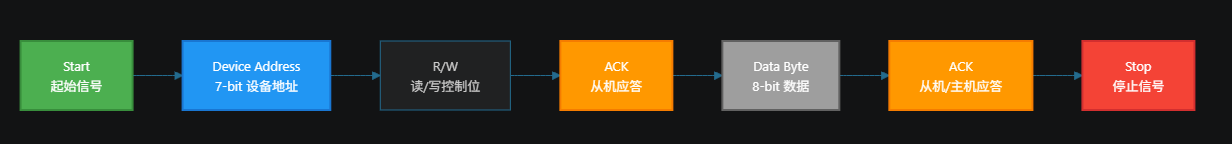

I2C 数据帧结构图：
2.1 接收/发送机制
模组中的 I2C 是基于 I2C 硬件控制器 实现的，并非软件 I2C。用户通过接口将数据传给 DMA，由 DMA 负责数据实际传输。
I2C 写（主机输出）：主机发地址 + 寄存器 + 数据，从机回复 ACK
I2C 读（主机输入）：从机主动驱动 SDA 发数据，主机回复 ACK/NACK
2.2 硬件接线说明
禁止 SCL/SDA 直接接 VCC 或 GND，会烧坏引脚，需要上拉电阻，推荐 3.3KΩ。
多设备共用总线，依靠设备地址区分，不会冲突
走线尽量短，减少干扰，长布线建议加大上拉电阻
VCC
│
3.3KΩ
│
MODEM_SCL ───┼─── 从机 SCL
│
3.3KΩ
│
MODEM_SDA ───┼─── 从机 SDA
MODEM_GND ─────── 从机 GND
3 API 函数概览
函数 |
说明 |
|---|---|
|
初始化 I2C 总线。 |
|
向 I2C 总线写入数据，从设备的寄存器地址长度为 8 位。 |
|
从 I2C 总线读取数据，从设备的寄存器地址长度为 8 位。 |
|
释放 I2C 总线。 |
|
向 I2C 总线写入数据，从设备的寄存器地址长度为 16 位。 |
|
从 I2C 总线读取数据，从设备的寄存器地址长度为 16 位。 |
|
向 I2C 总线写入数据，从设备的寄存器地址长度通过参数控制，可选8位或16位。 |
|
从 I2C 总线读取数据，从设备的寄存器地址长度通过参数控制，可选8位或16位。 |
4 类型说明
4.1 liot_errcode_i2c_e
I2C API 执行结果错误码。
定义
typedef enum
{
LIOT_I2C_SUCCESS = LIOT_SUCCESS,
LIOT_I2C_INIT_ERR = 1 | LIOT_I2C_ERRCODE_BASE,
LIOT_I2C_NOT_INIT_ERR,
LIOT_I2C_INVALID_PARAM_ERR,
LIOT_I2C_WRITE_ERR = 5 | LIOT_I2C_ERRCODE_BASE,
LIOT_I2C_READ_ERR,
LIOT_I2C_RELEASE_ERR,
} liot_errcode_i2c_e;
参数
LIOT_I2C_SUCCESS：函数执行成功。
LIOT_I2C_INIT_ERR：传入参数错误。
LIOT_I2C_NOT_INIT_ERR：I2C 未初始化。
LIOT_I2C_INVALID_PARAM_ERR：参数无效。
LIOT_I2C_WRITE_ERR：向 I2C 写入数据失败。
LIOT_I2C_READ_ERR：从 I2C 读取数据失败。
LIOT_I2C_RELEASE_ERR：释放 I2C 总线失败。
4.2 liot_i2c_channel_e
I2C 通道枚举。
定义
typedef enum
{
liot_i2c_1 = 0, // i2c channel 1
liot_i2c_2, // i2c channel 2
liot_i2c_3, // i2c channel 3, not support
} liot_i2c_channel_e;
参数
liot_i2c_1：I2C 总线编号为 1,对应引脚复用表I2C0。
liot_i2c_2：I2C 总线编号为 2,对应引脚复用表I2C1。。
liot_i2c_3：I2C 总线编号为 3,当前模组不支持,
4.3 liot_i2c_mode_e
I2C 工作模式枚举定义如下：
定义
typedef enum
{
LIOT_STANDARD_MODE = 0, // Standard mode (100K)
LIOT_FAST_MODE = 1, // Fast mode (400K)
} liot_i2c_mode_e;
参数
I2C 仅支持两种传输模式 STANDARD 和 FAST。
LIOT_STANDARD_MODE： 标准模式，传输速度为 100 kbps。
LIOT_FAST_MODE：快速模式，传输速度为 400 kbps。
5 API 函数详解
5.1 liot_I2cInit
该函数用于初始化 I2C 总线。
声明
liot_errcode_i2c_e liot_I2cInit(liot_i2c_channel_e i2c_no, liot_i2c_mode_e Mode);
参数
i2c_no：[In] I2C 总线编号。
Mode：[In] I2C 的工作模式。
返回值
liot_errcode_i2c_e：执行结果码，请参考 4.1。
5.2 liot_I2cWrite
该函数用于向 I2C 总线写入数据，仅用于从设备的寄存器地址长度为 8 位的数据写入。
声明
liot_errcode_i2c_e liot_I2cWrite(liot_i2c_channel_e i2c_no, uint8_t slave, uint8_t addr, uint8_t *data, uint32_t length);
参数
i2c_no：[In] I2C 总线编号。
slave：[In] I2C 从设备地址。
addr：[in] I2C 从设备的寄存器地址。
data: [in] 写入的数据。
length: [in] 写入的数据，单位：字节。
返回值
liot_errcode_i2c_e：执行结果码，请参考 4.1。
5.3 liot_I2cRead
该函数用于从 I2C 总线读取数据，，仅用于从设备的寄存器地址长度为 8 位的数据读取。
声明
liot_errcode_i2c_e liot_I2cRead(liot_i2c_channel_e i2c_no, uint8_t slave, uint8_t addr, uint8_t *buf, uint32_t length)
参数
i2c_no：[In] I2C 总线编号。
slave：[In] I2C 从设备地址。
addr：[in] I2C 从设备的寄存器地址。
buf: [out] 读取的数据。
length: [in] 读取数据的长度，单位：字节。
返回值
liot_errcode_i2c_e：执行结果码，请参考 4.1。
5.4 liot_I2cRelease
该函数用于释放 I2C 总线。若需要重新初始化同一个 I2C 总线，须调用该函数释放 I2C 总线，再重新调用 liot_I2cInit()进行初始化。
声明
liot_errcode_i2c_e liot_I2cRelease(liot_i2c_channel_e i2c_no);
参数
i2c_no：[In] I2C 总线编号。
返回值
liot_errcode_i2c_e：执行结果码，请参考 4.1。
5.5 liot_I2cWrite_16bit_addr
该函数用于向 I2C 总线写入数据，仅用于从设备的寄存器地址长度为 16 位的数据写入。
声明
liot_errcode_i2c_e liot_I2cWrite_16bit_addr(liot_i2c_channel_e i2c_no, uint8_t slave, uint16_t addr, uint8_t *data, uint32_t length);
参数
i2c_no：[In] I2C 总线编号。
slave：[In] I2C 从设备地址。
addr：[in] I2C 从设备的寄存器地址。
data: [in] 写入的数据。
length: [in] 写入数据的长度，单位：字节。
返回值
liot_errcode_i2c_e：执行结果码，请参考 4.1。
5.6 liot_I2cRead_16bit_addr
该函数用于从 I2C 总线读取数据，，仅用于从设备的寄存器地址长度为 16 位的数据读取。
声明
liot_errcode_i2c_e liot_I2cRead_16bit_addr(liot_i2c_channel_e i2c_no, uint8_t slave, uint16_t addr, uint8_t *buf, uint32_t length);
参数
i2c_no：[In] I2C 总线编号。
slave：[In] I2C 从设备地址。
addr：[In] I2C 从设备的寄存器地址。
buf: [Out] 读取的数据。
length: [In] 读取数据的长度，单位：字节。
返回值
liot_errcode_i2c_e：执行结果码，请参考 4.1。
5.7 Liot_I2cWriteReg
从 I2C 总线写入数据，从设备的寄存器地址长度通过参数控制，可选8位或16位。
声明
liot_errcode_i2c_e Liot_I2cWriteReg(liot_i2c_channel_e i2c_no, uint8_t devAddr, uint16_t reg, BOOL addr16, const uint8_t *data, uint32_t len);
参数
i2c_no：[In] I2C 总线编号。
devAddr：[In] I2C 从设备地址。
reg：[In] I2C 从设备的寄存器地址。
addr16：[In] 寄存器长度是否为16位。0: 8位 1: 16位。
data: [In] 读取的数据。
len: [In] 读取数据的长度，单位：字节。
返回值
liot_errcode_i2c_e：执行结果码，请参考 4.1。
5.8 Liot_I2cReadReg
从 I2C 总线读取数据，从设备的寄存器地址长度通过参数控制，可选8位或16位。
声明
liot_errcode_i2c_e Liot_I2cReadReg(liot_i2c_channel_e i2c_no, uint8_t devAddr, uint16_t reg, BOOL addr16, uint8_t *data, uint32_t len);
参数
i2c_no：[In] I2C 总线编号。
devAddr：[In] I2C 从设备地址。
reg：[In] I2C 从设备的寄存器地址。
addr16：[In] 寄存器长度是否为16位。0: 8位 1: 16位。
data: [Out] 读取的数据。
len: [In] 读取数据的长度，单位：字节。
返回值
liot_errcode_i2c_e：执行结果码，请参考 4.1。
6 代码示例
以下代码位于 examples/demo/src/demo_i2c.c，演示了如何初始化多个 I2C 端口并在循环中定时针对 8 为和 16 位寄存器读写的示例。
#include "lierda_app_main.h"
#include "liot_gpio2.h"
#include "liot_i2c.h"
#include "liot_os.h"
#define LIOT_I2C_SCL_BIT 67
#define LIOT_I2C_SCL_FUNC (2)
#define LIOT_I2C_SDA_BIT 66
#define LIOT_I2C_SDA_FUNC (2)
/ @brief 8-bit slave write address */
#define SalveAddr_w_8bit (0x42 >> 1)
/ @brief 8-bit slave read address */
#define SalveAddr_r_8bit (0x43 >> 1)
/ @brief 16-bit slave write address */
#define SalveAddr_w_16bit (0xa0 >> 1)
/ @brief 16-bit slave read address */
#define SalveAddr_r_16bit (0xa1 >> 1)
/ @brief Test mode selection: 1-8bit register address; 0-16bit register address */
#define demo_for_8bit_or_16bit (0)
/
* @brief I2C function demonstration thread
* @details Initialize I2C interface and perform read-write operations in a loop. Select 8-bit or 16-bit register address mode based on demo_for_8bit_or_16bit
* @param[in] arvg Thread parameters (unused)
*/
void liot_i2c_demo_thread(void *arvg)
{
int i2c_no = 0;
int ret;
int fastmode = 0;
uint8_t read_data = 0;
#if demo_for_8bit_or_16bit
uint8_t data = 0xaa; /< Data to be written in 8-bit mode */
#else
uint8_t data = 0xab; /< Data to be written in 16-bit mode */
#endif
liot_rtos_task_sleep_ms(200);
liot_trace("I2C DEMO TEXT !!!");
// Configure I2C pin functions
Liot_SetPinFunc(LIOT_I2C_SCL_BIT, LIOT_I2C_SCL_FUNC);
Liot_SetPinFunc(LIOT_I2C_SDA_BIT, LIOT_I2C_SDA_FUNC);
// Initialize I2C interface
ret = liot_I2cInit(i2c_no, fastmode);
if (ret != LIOT_I2C_SUCCESS)
{
liot_trace("I2C INIT FAILED[%d]", ret);
}
while (1)
{
#if demo_for_8bit_or_16bit
// 8-bit register address mode: read operation
liot_I2cRead(i2c_no, SalveAddr_r_8bit, 0xf0, &read_data, 1);
liot_trace("< read i2c value=0x%x, ret=%d >\n", read_data, ret);
// 8-bit register address mode: write operation
liot_I2cWrite(i2c_no, SalveAddr_w_8bit, 0x55, &data, 1);
liot_trace("< write i2c value=0x%x, ret=%d >\n", data, ret);
#else
// 16-bit register address mode: read operation
ret = liot_I2cRead_16bit_addr(i2c_no, SalveAddr_r_16bit, 0x00ff, &read_data, 1);
liot_trace("< read i2c value=0x%x, ret=%d >\n", read_data, ret);
// 16-bit register address mode: write operation
ret = liot_I2cWrite_16bit_addr(i2c_no, SalveAddr_w_16bit, 0x00ff, &data, 1);
liot_trace("< write i2c value=0x%x, ret=%d >\n", data, ret);
#endif
read_data = 0;
liot_rtos_task_sleep_ms(200); /< Delay 200ms after each operation */
}
liot_rtos_task_delete(NULL); // kill itsel
}
7 常见问题
7.1 IIC的速度是多少？
IIC支持4种速度配置：
Standard Speed (100kHz)
Fast Speed (400kHz)
Fast+ Speed ( 1MHz)
High Speed (3.4MHz)(暂不支持)
7.2 深度休眠唤醒后 I2C 工作不正常？
建议在休眠前将 I2C 去初始化掉，将 I2C 的状态恢复，深度休眠唤醒后代码会重新跑，不用担心唤醒后初始化的问题
