客制化AT 开发指导_Rev1.2

修订记录

版本	日期	作者	审核	修订内容
Rev1.0	2023-09-11	lxh	zlc	创建文档
Rev1.1	2024-03-25	sxx		更改文档名称
Rev1.2	2024-10-25	LJZ		修改文档格式

1 简介

本文档介绍 LTE-EC71X OpenCPU如何添加自定义AT指令的功能。

2 API 函数概览

函数	说明
`liot_open_atcmd_init()`	该函数用于AT功能的打开。
`liot_atcmd_register()`	该函数用于注册AT table表。
`liot_atcmd_reply()`	该指接口为AT的返回函数

3 类型说明

3.1 liot_atCmdType_t

AT指令类型。

声明

typedef enum
{
    LIOT_AT_CMD_SET  = NA | EQ | AR,
    LIOT_AT_CMD_TEST = NA | EQ | QU,
    LIOT_AT_CMD_READ = NA | QU,
    LIOT_AT_CMD_EXE  = NA
} liot_atCmdType_t;

参数

LIOT_AT_CMD_SET ：AT指令的设置。
LIOT_AT_CMD_TEST ：AT指令的示例。
LIOT_AT_CMD_READ ：AT指令的读取。
LIOT_AT_CMD_EXE ：AT指令的执行。

以下这段文字

3.2 liot_atcmd_basic_type_e

AT指令的基本索引类型：

声明

typedef enum
{
    LIOT_AT_BASIC_N_C_IDX = 0,
    LIOT_AT_BASIC_N_D_IDX,
    LIOT_AT_BASIC_N_E_IDX,
    LIOT_AT_BASIC_N_F_IDX,
    LIOT_AT_BASIC_N_S_IDX,
    LIOT_AT_BASIC_N_V_IDX,
    LIOT_AT_BASIC_N_W_IDX,
    LIOT_AT_BASIC_E_IDX,
    LIOT_AT_BASIC_I_IDX,
    LIOT_AT_BASIC_L_IDX,
    LIOT_AT_BASIC_M_IDX,
    LIOT_AT_BASIC_Q_IDX,
    LIOT_AT_BASIC_V_IDX,
    LIOT_AT_BASIC_X_IDX,
    LIOT_AT_BASIC_Z_IDX,
    LIOT_AT_BASIC_T_IDX,
    LIOT_AT_BASIC_P_IDX,
} liot_atcmd_basic_type_e;

3.3 liot_at_result_enum_type

AT指令的返回类型：

声明

typedef enum
{
    LIOT_AT_NO_RSP     = -1,
    LIOT_AT_OK         = 0,
    LIOT_AT_CONNECT    = 1,
    LIOT_AT_RING       = 2,
    LIOT_AT_NO_CARRIER = 3,
    LIOT_AT_ERROR      = 4,

    LIOT_AT_CME_ERROR = 100,
} liot_at_result_enum_type;

参数

LIOT_AT_NO_RSP：AT指令无响应。
LIOT_AT_OK：AT指令响应成功。
LIOT_AT_CONNECT： AT指令继续执行
LIOT_AT_RING： AT指令正在执行
LIOT_AT_ERROR：AT指令错误
LIOT_AT_CME_ERROR：AT指令执行错误

3.4 liot_atCommand_Input

AT指令的输入参数：

声明

typedef struct liot_atCommand_Input_t
{
    CHAR name[LIOT_AT_CMD_NAME_MAX_LEN + 1];
    UINT8 op;
    liot_atHandle atHandle;
    UINT8 args_count;
    CHAR *arg[LIOT_AT_CMD_MAX_ARG];
} liot_atCommand_Input;

参数

类型	参数	描述
CHAR	name	AT指令名
UINT8	op	AT指令执行类型，参照4.1
liot_atHandle	atHandle	AT执行句柄
UINT8	args_count	参数个数
CHAR *	arg	指令参数内容

3.5 liot_atCommand

AT指令格式的声明定义：

声明

typedef struct liot_atCommand_t
{
    const CHAR *pName;
    liot_at_result_enum_type (*atProcFunc)(const liot_atCommand_Input *pAtInputCtx);
} liot_atCommand, *liot_atCommandP;

参数

类型	参数	描述
const CHAR*	pName	AT指令名
liot_at_result_enum_type	atProcFunc	AT函数名称

3.6 liot_atMsgId_e

AT指令消息ID类型的枚举定义如下：

声明

typedef enum
{
    LIOT_AT_MIN_MSG = 0,

    LIOT_AT_URC_MSG,
    LIOT_AT_SIO_MSG,

    LIOT_AT_SIM_MSG,

    LIOT_AT_FILE_MSG,

    LIOT_AT_SOCKET_MSG,
    LIOT_AT_NTP_MSG,
    LIOT_AT_PING_MSG,
    LIOT_AT_HTTP_MSG,
    LIOT_AT_CTCC_SREG_MSG,
    LIOT_AT_FTP_MSG,
    LIOT_AT_MQTT_MSG,
    LIOT_AT_LBS_MSG,
    LIOT_AT_LWM2M_MSG,
    LIOT_AT_CMCC_DM_MSG,
    LIOT_AT_CTWING_MSG,
    LIOT_AT_PDP_MSG,
    LIOT_AT_DNS_MSG,
    LIOT_AT_MAX_MSG
} liot_atMsgId_e;

参数

LIOT_AT_MIN_MSG ：最小消息ID。
LIOT_AT_URC_MSG：AT指令的URC消息ID。
LIOT_AT_SIO_MSG: IO的消息ID
LIOT_AT_SIM_MSG: SIM卡的消息ID
LIOT_AT_FILE_MSG：文件系统的消息ID
LIOT_AT_SOCKET_MSG: socket消息ID
LIOT_AT_NTP_MSG: NTP消息ID
LIOT_AT_PING_MSG: PING消息ID
LIOT_AT_CTCC_SREG_MSG: 电信自注册消息ID
LIOT_AT_FTP_MSG: FTP消息ID
LIOT_AT_HTTP_MSG: FTP消息ID
LIOT_AT_MQTT_MSG: MQTT消息ID
LIOT_AT_LBS_MSG：LBS消息ID
LIOT_AT_LWM2M_MSG: LWM2M消息ID
LIOT_AT_CMCC_DM_MSG: 移动自注册消息ID
LIOT_AT_CTWING_MSG: CTWING消息ID
LIOT_AT_PDP_MSG: PDP消息ID
LIOT_AT_DNS_MSG: DNS消息ID
LIOT_AT_MAX_MSG: 最大消息ID

4 API 函数详解

4.1 liot_atcmd_reply

该函数用于返回AT指令执行后的结果，将结果以及错误码返回到串口。

声明

int liot_atcmd_reply(liot_atHandle atHandle, liot_at_result_enum_type result_code, const CHAR *resp_str);

参数

liot_atHandle ：[In] AT指令句柄。
result_code：[In] AT指令执行结果码。
resp_str：[In] 返回字符串信息。

返回值

int ：执行结果码，请参考 4.2。

4.2 liot_open_atcmd_init

该函数用于初始化及使能AT指令表。

声明

void liot_open_atcmd_init(void)

参数

void 。

返回值

void 。

4.3 liot_atcmd_register

该函数用于注册AT指令表。

声明

void liot_atcmd_register(const liot_atCommandP tab_ptr, const UINT32 tab_size);

参数

tab_ptr：[In] AT指令表地址。
tab_size：[In] AT指令表的大小。

返回值

void 。

需求

5 代码示例

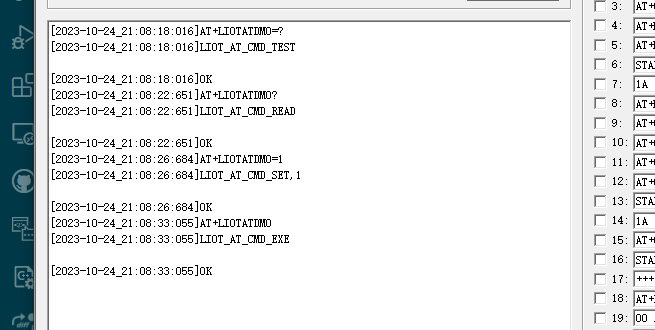

示例代码参考 examples/demo/src/demo_atcmd.c。如下运行结果则说明获取所有信息正常：
