低功耗模式使用说明_Rev1.0

English

文件修订历史

文档版本	变更日期	修订人	审核人	变更内容
Rev1.0	26-01-21	zlc		新增文档

1 简介

本章节主要内容主要介绍新增加的低功耗API接口，以及API使用的相关说明，方便客户在使用OPENSDK进行低功耗功能实现时进行相关参考。

休眠模式外设掉电情况

功耗模式		LIOT_SLEEP_MODE_NORMAL	LIOT_SLEEP_MODE_LOW	LIOT_SLEEP_MODE_DEEP_LOW
说明		正常工作模式， 毫安级功耗， 适用于功耗要求不高的场景	微安级功耗， 可快速唤醒， 适用于高频次休眠/唤醒场景	更低功耗模式， 适用于长时间休眠， 并保持必要网络连接
CPU主频		正常	降频	休眠
RAM状态		保持	保持	掉电
外设	普通GPIO	可用	不可用	不可用
	AON GPIO	可用	可用	可用
	APWM	可用	可用	可用
	外设状态（I2C/SPI/I2S/PWM/ADC/UART/CAN）	可用	不可用	不可用
	VDD_EXT	保持输出	部分型号支持输出	部分型号支持输出
唤醒方式	wakeup/pwrkey	可用	可用	可用
	软件定时器	支持	支持	不支持
	低功耗定时器	支持	支持	支持
	低功耗UART	支持	支持	支持
	数据、短信	支持	支持	支持
数据通信	应用协议	FTP(S)/MQTT(S) HTTP(S)/WebSocket LWM2M/COAP TCP/TCP(S)/UDP(S)	FTP(S)/MQTT(S) HTTP(S)/WebSocket LWM2M/COAP TCP/TCP(S)/UDP(S)	LWM2M/COAP TCP/UDP
	下行寻呼	支持	支持	支持

不同功耗模式下的电流大致范围为：

功耗模式	不可寻呼电流
LIOT_SLEEP_MODE_NORMAL	~4mA
LIOT_SLEEP_MODE_LOW	~60uA
LIOT_SLEEP_MODE_DEEP_LOW	~9.5uA

2 API 函数概览

函数	说明
Liot_SleepSetMode()	设置功耗模式
Liot_SleepTimerStart()	开启低功耗定时器
Liot_SleepTimerStop()	停止低功耗定时器
Liot_SleepTimerCheck()	检测低功耗定时器是否在运行
Liot_SleepTimerGetID()	获取唤醒系统的低功耗ID

3 类型说明

3.1 liot_sleep_mode_type_e

功耗模式类型。

1. 声明

typedef enum {
    LIOT_SLEEP_MODE_NORMAL,      // normal mode
    LIOT_SLEEP_MODE_LOW,         // sleep mode
    LIOT_SLEEP_MODE_DEEP_LOW,    // deep sleep mode
}liot_sleep_mode_type_e;

2. 参数

• LIOT_SLEEP_MODE_NORMAL：正常工作模式

• LIOT_SLEEP_MODE_LOW：低功耗模式

• LIOT_SLEEP_MODE_DEEP_LOW：超低功耗模式

说明：

LIOT_SLEEP_MODE_LOW 与 LIOT_SLEEP_MODE_DEEP_LOW 模式外设都会掉电，如果想要进入该模式，需要1、关闭软件定时器，2、挂起所有非阻塞任务，3、关闭外设驱动。

LIOT_SLEEP_MODE_LOW 模式RAM是不掉电状态，应用需要将任务都挂起，如果是创建了定时器，定时器超时后会唤醒系统。如果任务非阻塞态，在超时时间到了也会唤醒系统，建议等待时间修改为forever。

LIOT_SLEEP_MODE_DEEP_LOW 模式RAM掉电状态，系统唤醒后代码相当于重新运行，需要再应用程序的开始进行唤醒原因判断，如果使用了低功耗定时器，可以通过 Liot_SleepTimerGetID() 接口查询查询具体唤醒系统的硬件定时器ID。该模式下可以保持1路tcp与1路udp，TCP链路的状态系统会进行备份恢复，应用层无需做额外处理；与服务器维护的心跳时间不宜过短，否则会引起系统频繁唤醒，也不能超过IP老化时间一般10分钟以内。若老化时间到期，模组需重新进行网络附着，功耗会激增。

3.2 LiotSleepModeCfg_t

功耗模式配置结构体。

1. 声明

typedef struct {
    liot_sleep_mode_type_e mode;    //sleep mode
} LiotSleepModeCfg_t;

2. 参数

类型	参数	描述
liot_sleep_mode_type_e	mode	功耗模式

3.3 Liot_SleepTimerID_e

低功耗定时器枚举选项。

1. 声明

typedef enum {
    LIOT_DEEPSLP_TIMER_ID0 = 0,		// num 0/1: 2 AONTimer, without flash storage, 2.5 hour in 100Hz
	LIOT_DEEPSLP_TIMER_ID1,
	LIOT_DEEPSLP_TIMER_ID2,
	LIOT_DEEPSLP_TIMER_ID3,
	LIOT_DEEPSLP_TIMER_ID4,
	LIOT_DEEPSLP_TIMER_ID5,
    LIOT_DEEPSLP_TIMER_MAX_NUM,
}Liot_SleepTimerID_e;

2. 参数

• LIOT_DEEPSLP_TIMER_ID0：低功耗定时器ID 0

• LIOT_DEEPSLP_TIMER_ID1：低功耗定时器ID 1

• LIOT_DEEPSLP_TIMER_ID2：低功耗定时器ID 2

• LIOT_DEEPSLP_TIMER_ID3：低功耗定时器ID 3

• LIOT_DEEPSLP_TIMER_ID4：低功耗定时器ID 4

• LIOT_DEEPSLP_TIMER_ID5：低功耗定时器ID 5

3. 说明

• LIOT_DEEPSLP_TIMER_ID0 与 LIOT_DEEPSLP_TIMER_ID1 属于AON定时器，系统复位后定时器失效，最大超时时间2.5小时，这2个定时器不会写FLASH。

• LIOT_DEEPSLP_TIMER_ID2 ~ LIOT_DEEPSLP_TIMER_ID5 属于深度休眠定时器，最大超时时间740小时，这些定时器会写FLASH，使用时需要注意。这些定时器会进行FLASH擦写，Flash 有擦写寿命。如果开发者在循环中频繁开启/停止这些定时器，模组可能会在几个月内损坏。严禁高频率（如秒级）循环调用，仅建议用于长周期的唤醒任务。

3.4 liot_sleep_errcode_e

低功耗接口错误码枚举选项。

1. 声明

typedef enum{
  LIOT_SLEEP_SUCCESS             = LIOT_SUCCESS,
  LIOT_SLEEP_INVALID_PARAM       = (LIOT_COMPONENT_PM_SLEEP << 16) | 1000,
  LIOT_SLEEP_LOCK_CREATE_FAIL    = (LIOT_COMPONENT_PM_SLEEP << 16) | 1001,
  LIOT_SLEEP_LOCK_DELETE_FAIL    = (LIOT_COMPONENT_PM_SLEEP << 16) | 1002,
  LIOT_SLEEP_LOCK_LOCK_FAIL      = (LIOT_COMPONENT_PM_SLEEP << 16) | 1003,
  LIOT_SLEEP_LOCK_UNLOCK_FAIL    = (LIOT_COMPONENT_PM_SLEEP << 16) | 1004,
  LIOT_SLEEP_LOCK_AUTOSLEEP_FAIL = (LIOT_COMPONENT_PM_SLEEP << 16) | 1005,
  LIOT_SLEEP_PARAM_SAVE_FAIL     = (LIOT_COMPONENT_PM_SLEEP << 16) | 1006,
} liot_sleep_errcode_e;

2. 参数

• LIOT_SLEEP_SUCCESS：执行成功

• LIOT_SLEEP_INVALID_PARAM：无效的参数

• LIOT_SLEEP_LOCK_CREATE_FAIL：休眠句柄创建失败

• LIOT_SLEEP_LOCK_DELETE_FAIL：休眠句柄删除失败

• LIOT_SLEEP_LOCK_LOCK_FAIL：休眠句柄投票失败

• LIOT_SLEEP_LOCK_UNLOCK_FAIL：休眠句柄取消投票失败

• LIOT_SLEEP_LOCK_AUTOSLEEP_FAIL：设置自动进入休眠模式失败

• LIOT_SLEEP_PARAM_SAVE_FAIL：参数保存到NV失败

4 API函数详解

4.1 DeepSlpTimerCb_Func

低功耗函数超时回调函数，注意：不可以在该函数执行耗时的操作。

1. 声明

typedef void (*DeepSlpTimerCb_Func)(Liot_SleepTimerID_e timeid);

2. 参数

• timeid：[In] 低功耗定时器ID，请参考 3.3。

3. 返回值

• void

4.2 Liot_SleepSetMode

该函数用于设置设备休眠模式。设置休眠模式后，不会立即进入低功耗，系统内部会进行投票检测，所有投票"允许"后才真正进入低功耗。设置在系统复位后失效。

1. 声明

liot_sleep_errcode_e Liot_SleepSetMode(LiotSleepModeCfg_t *cfg);

2. 参数

• cfg：[In] 休眠模式配置。

3. 返回值

• liot_sleep_errcode_e：执行结果码，请参考 3.4。

4.3 Liot_SleepTimerStart

该函数用于开启低功耗定时器。

1. 声明

liot_sleep_errcode_e Liot_SleepTimerStart(Liot_SleepTimerID_e timeid, uint32_t timeout, DeepSlpTimerCb_Func cb);

2. 参数

• timeid：[In] 低功耗定时器ID，请参考 3.3。客户若频繁调用会擦写 Flash 的定时器（ID2-5），会导致硬件损坏。

• timeout：[In] 低功耗定时器超时时间，不同的定时器ID，可以设置的最大时间不一样，请根据业务进行选择，请参考 3.3。

• cb：[In] 低功耗定时器超时回调函数，请参考 4.1。

3. 返回值

• liot_sleep_errcode_e：执行结果码，请参考 3.4。

4.4 Liot_SleepTimerStop

该函数用于停止低功耗定时器。

低功耗定时器在超时后会自动删除，若要启动需要重新Start。

1. 声明

liot_sleep_errcode_e Liot_SleepTimerStop(Liot_SleepTimerID_e timeid);

2. 参数

• timeid：[In] 低功耗定时器ID，请参考 3.3。

3. 返回值

• liot_sleep_errcode_e：执行结果码，请参考 3.4。

4.5 Liot_SleepTimerCheck

该函数用于检查低功耗定时器是否在运行中。

1. 声明

bool Liot_SleepTimerCheck(Liot_SleepTimerID_e timeid);

2. 参数

• timeid：[In] 低功耗定时器ID，请参考 3.3。

3. 返回值

• bool：true 低功耗定时器运行中，false 低功耗定时器未运行。

4.6 Liot_SleepTimerGetID

该函数用于获取唤醒系统的定时器ID。

主要只用于 LIOT_SLEEP_MODE_DEEP_LOW 休眠模式下，系统唤醒后查询唤醒系统的低功耗定时器ID使用，正常模式无作用。

1. 声明

Liot_SleepTimerID_e Liot_SleepTimerGetID(void);

2. 参数

• void

3. 返回值

• Liot_SleepTimerID_e：唤醒系统的定时器ID。

5 代码示例

示例代码参考 LSDK/example/src/demo_sleepex.c。

运行结果：

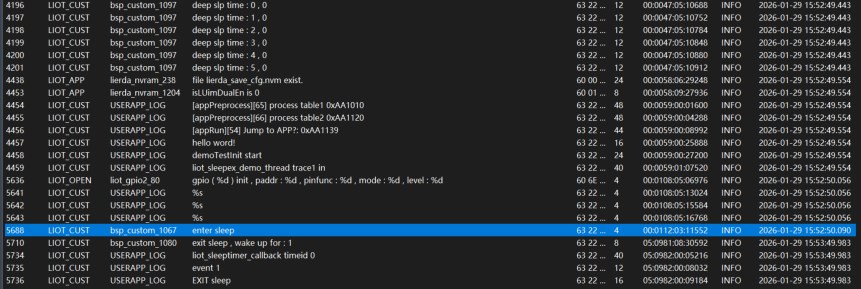

进入 LIOT_SLEEP_MODE_LOW 测试日志

根据demo首先进入 LIOT_SLEEP_MODE_LOW 低功耗模式，然后启动1分钟的低功耗定时器，唤醒后系统判断是否为低功耗定时器唤醒系统，然后退出休眠低功耗休眠模式。

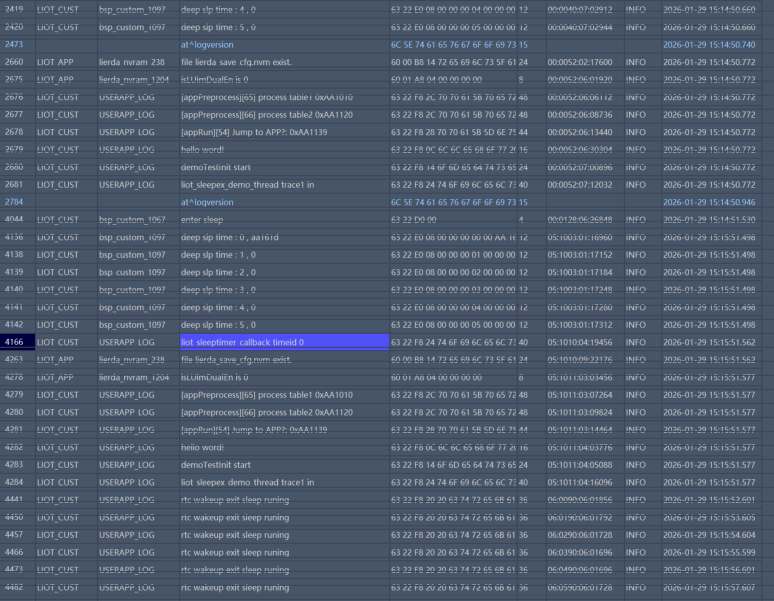

进入 LIOT_SLEEP_MODE_DEEP_LOW 测试日志

根据demo首先进入 LIOT_SLEEP_MODE_DEEP_LOW 低功耗模式，然后启动1分钟的低功耗定时器，唤醒后系统判断是否为低功耗定时器唤醒系统，然后退出休眠低功耗休眠模式。

6 常见问题

• 对于 LIOT_SLEEP_MODE_DEEP_LOW 模式，当系统进入该模式之后，RAM会掉电，全局变量在系统唤醒后会被清零，如果需要保存关键数据，建议使用文件系统进行保存，在系统唤醒后再进行变量恢复。
