APP全量升级开发指导_Rev1.0

文件修订历史

文档版本	变更日期	修订人	审核人	变更内容
Rev1.0	26-02-28	zlc	ymx	初始文档

1 简介

本章节主要内容主要介绍客户在使用底包分离方案SDK时，全量升级用户APP分区的方法，指导客户快速输出APP镜像的升级包，并完成APP分区镜像的升级。

当前通过编译方式自动脚本生成APP全量升级包，里面包含了固定格式的数据头，主要是APP分区的FLASH起始地址、APP完整数据，APP的MD5校验值。

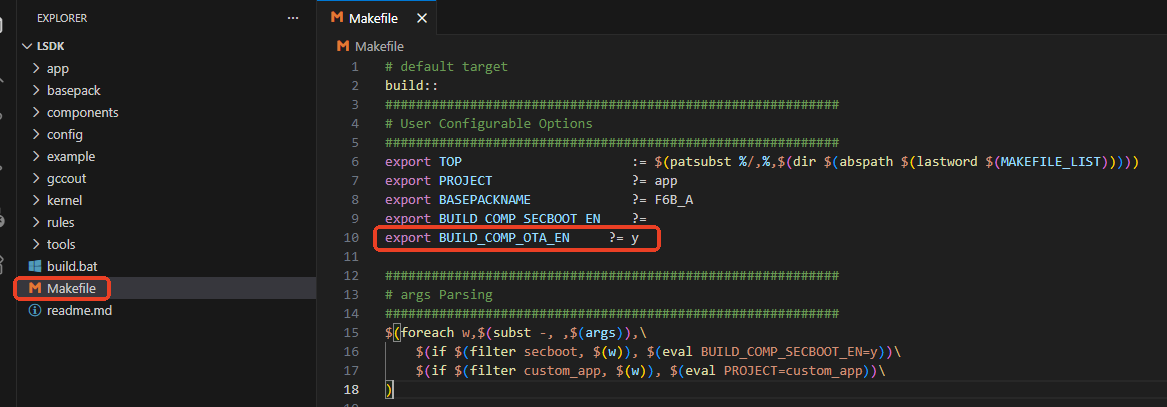

默认SDK不会进行APP全量升级包的输出，需要修改Makefile中 BUILD_COMP_OTA_EN=y 打开此宏后，编译会自动输出APP的升级包AppOTA.bin，修改方式如下图所示。

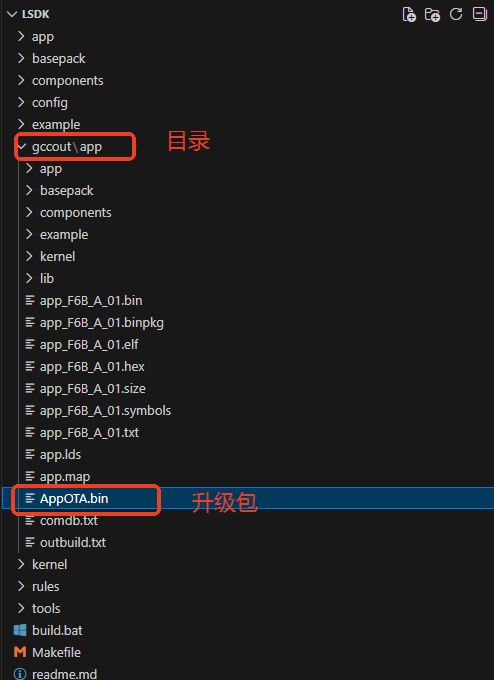

如下图所示：AppOTA.bin就是APP镜像的OTA升级包。

APP全量升级原理说明

升级的执行流程在bootloader阶段，这样在升级过程中异常掉电，系统启动后还会继续进行APP的升级，保证升级掉电系统不变砖。

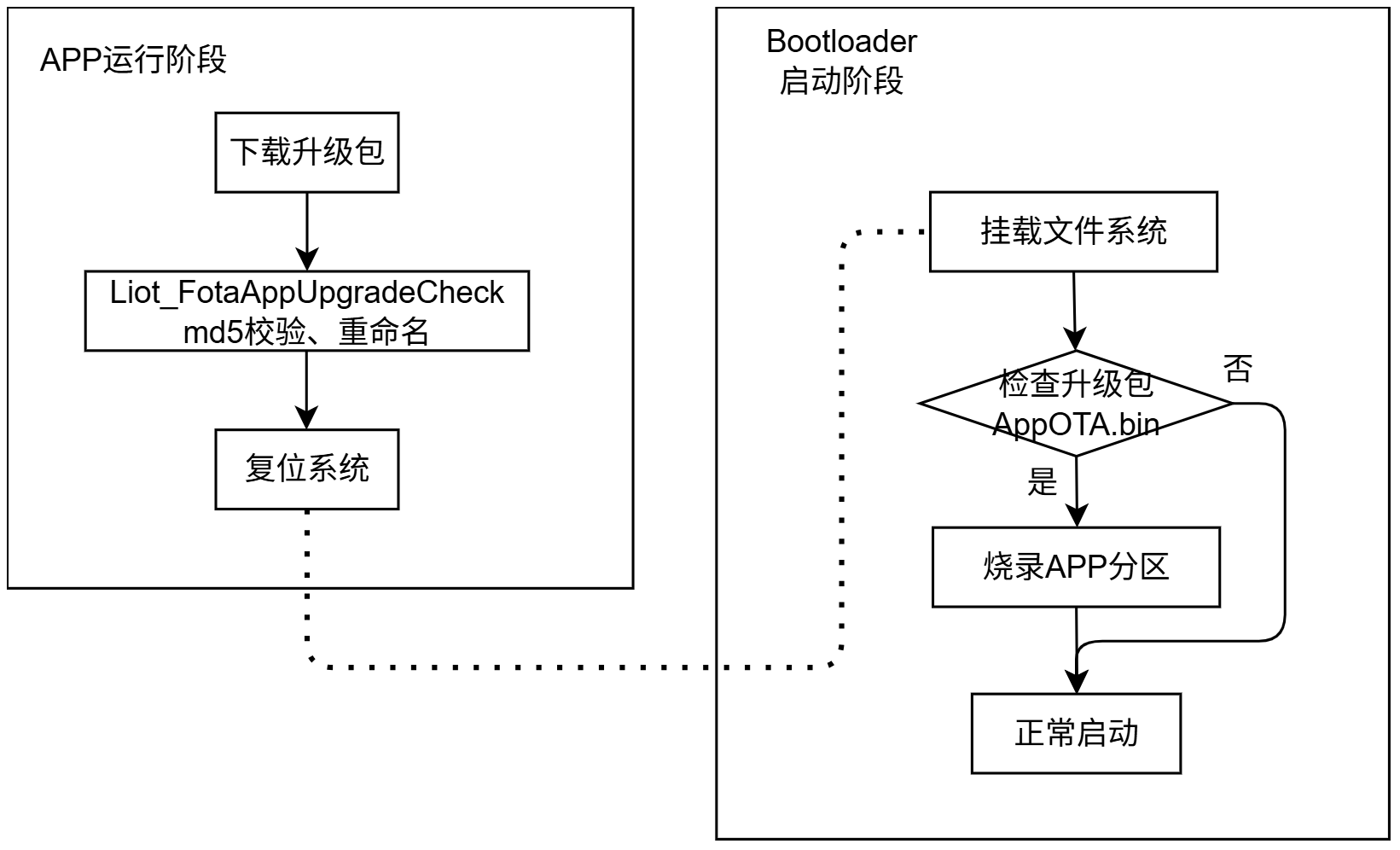

完整升级流程

说明：

APP阶段：主要是下载升级包到文件系统，调用 Liot_FotaAppUpgradeCheck() 接口进行升级包的完整性校验。然后复位模组。

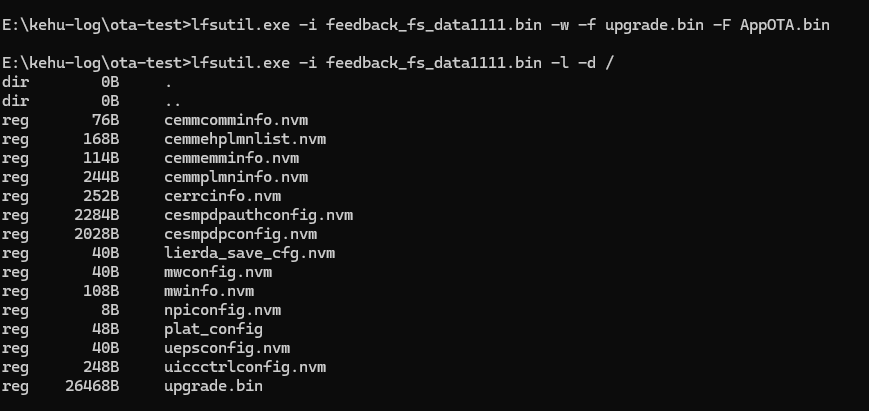

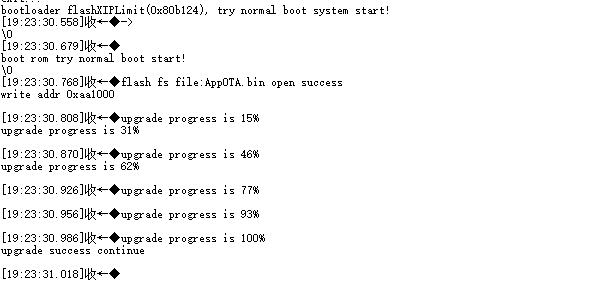

Bootloader阶段：挂载文件系统，如果文件系统中存在AppOTA.bin升级文件，则开始进行读取升级文件中的镜像内容，擦除并更新APP分区。更新结束后会进行继续启动系统。

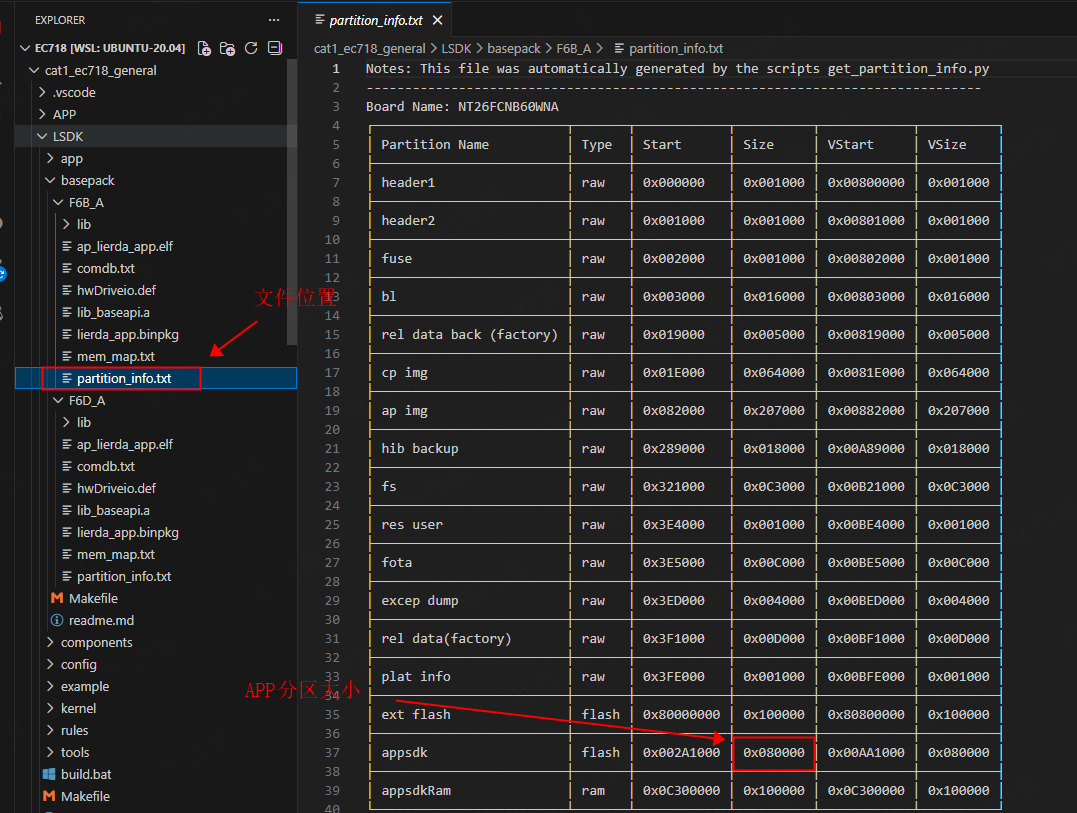

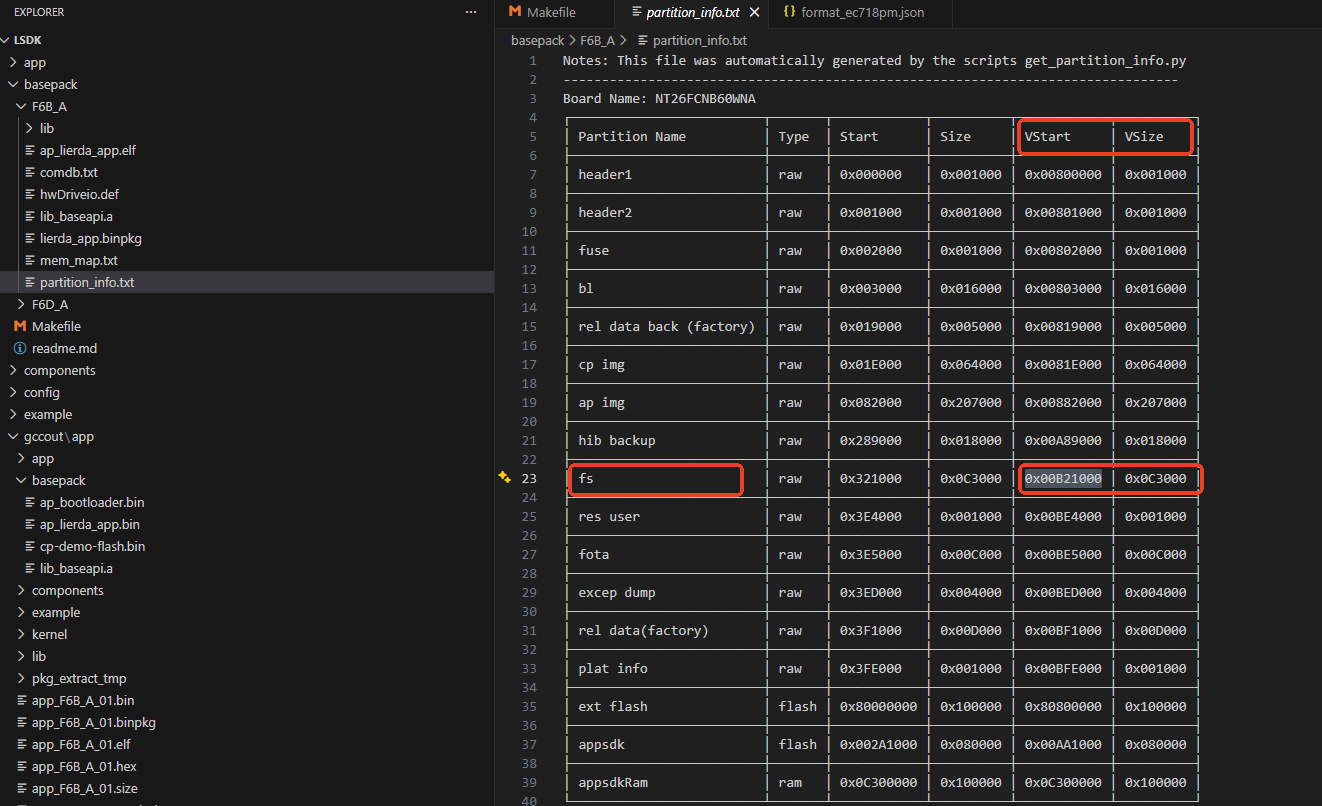

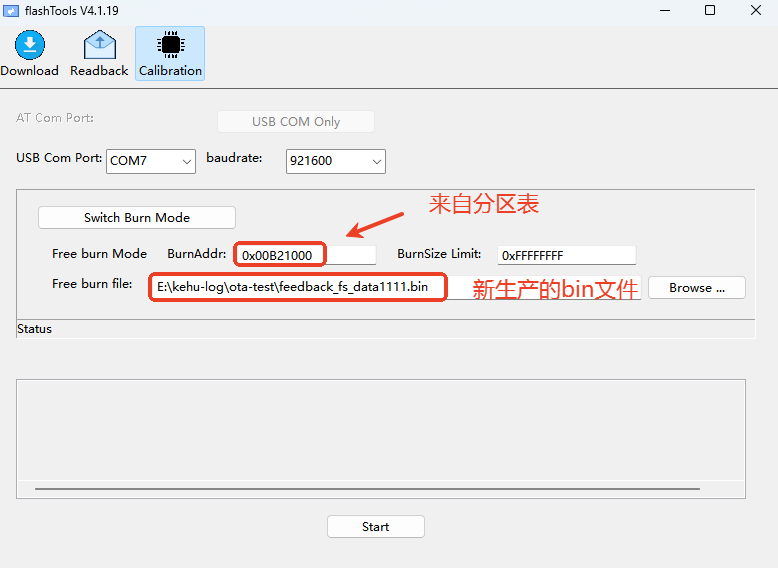

升级包需要放在文件系统中，底包会预留足够空间，用户无需关注。

2 API 函数概览

函数	说明
`Liot_FotaAppUpgradeCheck`	全量升级APP分区升级包检测接口

3 API函数详解

3.1 liot_fota_errcode_e

FOTA 错误码由相关的组件 ID 与标准错误码共同组成，其中组件 ID 为高 16 位，标准错误码为低 16位。

声明

typedef enum{
    LIOT_FOTA_UPGRADE_SUCCESS             = 0,                              /*!< Indicates that the FOTA upgrade was successful.*/
    LIOT_FOTA_UPGRADE_FAIL                = 504 | LIOT_FOTA_ERRCODE_BASE,   /*!< General FOTA upgrade failure.*/
    LIOT_FOTA_UPGRADE_CHECK_FAIL          = 505 | LIOT_FOTA_ERRCODE_BASE,   /*!< FOTA upgrade check failed.*/
    LIOT_FOTA_UPGRADE_MD5_FAIL            = 506 | LIOT_FOTA_ERRCODE_BASE,   /*!< MD5 checksum verification of the FOTA package failed.*/
    LIOT_FOTA_UPGRADE_MATCH_FAIL          = 507 | LIOT_FOTA_ERRCODE_BASE,   /*!< FOTA package does not match the device requirements.*/
    LIOT_FOTA_UPGRADE_NO_FILE_FAIL        = 508 | LIOT_FOTA_ERRCODE_BASE,   /*!< FOTA file not found or missing.*/
    LIOT_FOTA_UPGRADE_OPENFILE_FAIL       = 509 | LIOT_FOTA_ERRCODE_BASE,   /*!< Failed to open the FOTA upgrade file.*/
    LIOT_FOTA_UPGRADE_FILESIZE_FAIL       = 510 | LIOT_FOTA_ERRCODE_BASE,   /*!< Invalid or unsupported FOTA file size.*/
    LIOT_FOTA_UPGRADE_LFS_MOUNT_FAIL      = 511 | LIOT_FOTA_ERRCODE_BASE,   /*!< Failed to mount LittleFS (LFS) for FOTA.*/
    LIOT_FOTA_UPGRADE_PARAM_FAIL          = 512 | LIOT_FOTA_ERRCODE_BASE,   /*!< Invalid input parameters for FOTA upgrade.*/
    LIOT_FOTA_UPGRADE_PROJECT_MATCH_FAIL  = 552 | LIOT_FOTA_ERRCODE_BASE,   /*!< Project name in FOTA package does not match the device.*/
    LIOT_FOTA_UPGRADE_BASELINE_MATCH_FAIL = 553 | LIOT_FOTA_ERRCODE_BASE,   /*!< Baseline version in FOTA package does not match the device.*/
    LIOT_FOTA_UPGRADE_POINT_NULL_ERR      = 570 | LIOT_FOTA_ERRCODE_BASE,   /*!< Null pointer error during FOTA upgrade.*/
    LIOT_FOTA_UPGRADE_FLAG_SET_ERR        = 571 | LIOT_FOTA_ERRCODE_BASE,   /*!< Failed to set the upgrade flag during FOTA.*/
} liot_fota_errcode_e;

参数

参数	说明
LIOT_FOTA_UPGRADE_SUCCESS	执行成功
LIOT_FOTA_UPGRADE_FAIL	执行失败
LIOT_FOTA_UPGRADE_CHECK_FAIL	FOTA 升级包检查失败
LIOT_FOTA_UPGRADE_MD5_FAIL	FOTA 升级包MD5校验失败
LIOT_FOTA_UPGRADE_MATCH_FAIL	FOTA 升级匹配文件失败
LIOT_FOTA_UPGRADE_NO_FILE_FAIL	无升级包文件
LIOT_FOTA_UPGRADE_OPENFILE_FAIL	打开文件失败
LIOT_FOTA_UPGRADE_FILESIZE_FAIL	升级包文件长度超过限制
LIOT_FOTA_UPGRADE_LFS_MOUNT_FAIL	文件系统加载失败
LIOT_FOTA_UPGRADE_PARAM_FAIL	参数错误
LIOT_FOTA_UPGRADE_PROJECT_MATCH_FAIL	工程不匹配
LIOT_FOTA_UPGRADE_BASELINE_MATCH_FAIL	基线不匹配
LIOT_FOTA_UPGRADE_POINT_NULL_ERR	指针为空
LIOT_FOTA_UPGRADE_FLAG_SET_ERR	标志位设置错误

3.2 Liot_FotaAppUpgradeCheck

该函数用于设置检查APP全量升级包是否合法，并再检测完成后自动重命名AppOTA.bin。自动重命名的原因是，升级流程发生在bootloader阶段，会自动挂载文件系统，然后索引AppOTA.bin文件进行升级。

当前仅支持文件系统内保存升级包，外挂flash方式升级暂不支持。在生成升级包的时候，我们内部已经记录了固定包头与APP镜像的MD5值。该函数主要的功能就是检查固定包头，并校验MD5值。升级的完成流程是在bootloader中执行的，如果升级过程中遇到异常下电，上电后还是会继续升级。

备注：

该接口调用不需要网络断开
因文件只需要2K空间，该接口调用不会引起看门狗超时等问题
只是内存申请失败后的一个错误码，用户可根据返回值进行异常处理

声明

liot_fota_errcode_e Liot_FotaAppUpgradeCheck(const char *file_name, BOOL is_reboot);

参数

file_name：[In] APP 的升级包名称。
is_reboot：[In] 是否立即重启进行升级 true：立即复位模组进行APP镜像升级，false：不立即复位，等到下次复位后进行APP分区升级。

返回值

liot_fota_errcode_e：执行结果码，可能返回如下错误码：
- LIOT_FOTA_UPGRADE_PARAM_FAIL：参数错误
- LIOT_FOTA_UPGRADE_NO_FILE_FAIL：文件不存在
- LIOT_FOTA_UPGRADE_OPENFILE_FAIL：打开文件或者读取文件失败
- LIOT_FOTA_UPGRADE_CHECK_FAIL：升级包包头检查失败
- LIOT_FOTA_UPGRADE_FAIL：底层申请内存失败
- LIOT_FOTA_UPGRADE_MD5_FAIL：升级包MD5校验失败
- LIOT_FOTA_UPGRADE_SUCCESS：升级包校验成功
